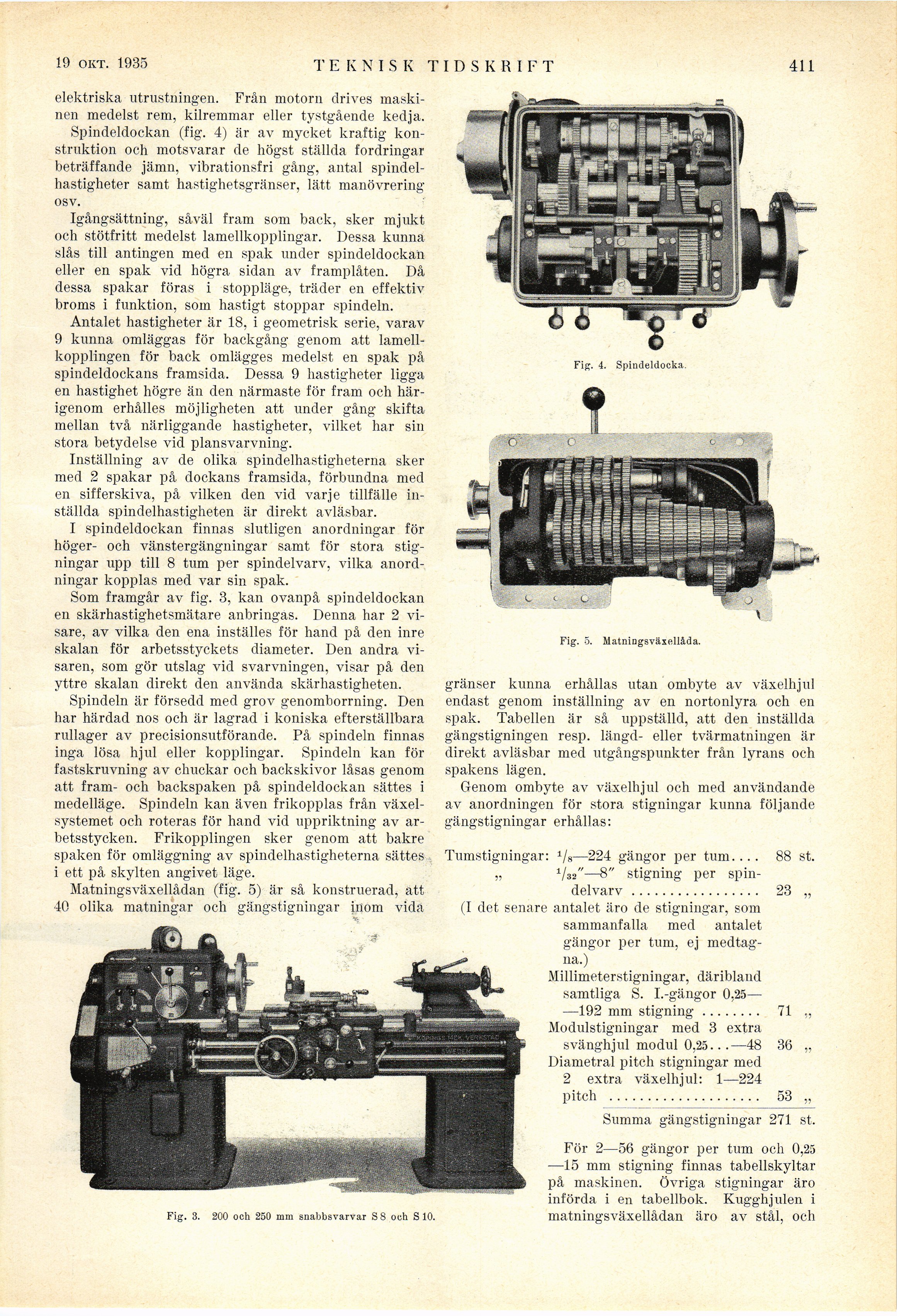

21 sept. 1935 TEKNISK TIDSKRIFT 411
Summa gängstigningar 271 st.
elektriska utrustningen. Från motorn drives
maskinen medelst rem, kilremmar eller tystgående kedja.
Spindeldockan (fig. 4) är av mycket kraftig
konstruktion och motsvarar de högst ställda fordringar
beträffande jämn, vibrationsfri gång, antal
spindel-hastigheter samt hastighetsgränser, lätt manövrering
osv.
Igångsättning, såväl fram som back, sker mjukt
och stötfritt medelst lamellkopplingar. Dessa kunna
slås till antingen med en spak under spindeldockan
eller en spak vid högra sidan av framplåten. Då
dessa spakar föras i stoppläge-, träder en effektiv
broms i funktion, som hastigt stoppar spindeln.
Antalet hastigheter är 18, i geometrisk serie, varav
9 kunna omläggas för backgång genom att
lamellkopplingen för back omlägges medelst en spak på
spindeldockans framsida. Dessa 9 hastigheter ligga
en hastighet högre än den närmaste för fram och
härigenom erhålles möjligheten att under gång skifta
mellan två närliggande hastigheter, vilket har sin
stora betydelse vid plansvarvning.
Inställning av de olika spindelhastigheterna sker
med 2 spakar på dockans framsida, förbundna med
en sifferskiva, på vilken den vid varje tillfälle
inställda spindelhastigheten är direkt avläsbar.
I spindeldockan finnas slutligen anordningar för
höger- och vänstergängningar samt för stora
stigningar upp till 8 tum per spindelvarv, vilka
anordningar kopplas med var sin spak.
Som framgår av fig. 3, kan ovanpå spindeldockan
en skärhastighetsmätare anbringas. Denna har 2
visare, av vilka den ena inställes för hand på den inre
skalan för arbetsstyckets diameter. Den andra
visaren, som gör utslag vid svarvningen, visar på den
yttre skalan direkt den använda skärhastigheten.
Spindeln är försedd med grov genomborrning. Den
har härdad nos och är lagrad i koniska efterställbara
rullager av precisionsutförande. På spindeln finnas
inga lösa hjul eller kopplingar. Spindeln kan för
fastskruvning av chuckar och backskivor låsas genom
att fram- och backspaken på spindeldockan sättes i
medelläge. Spindeln kan även frikopplas från
växelsystemet och roteras för hand vid uppriktning av
arbetsstycken. Frikopplingen sker genom att bakre
spaken för omläggning av spindelhastigheterna sättes
i ett på skylten angivet läge.
Matningsväxellådan (fig. 5) är så konstruerad, att
40 olika matningar och gängstigningar inom vida
Fig. 3. 200 och 250 mm snabbsvarvar S8 och S 10.
För 2—56 gängor per tum och 0,25
—15 mm stigning finnas tabellskyltar
på maskinen. Övriga stigningar äro
införda i en tabellbok. Kugghjulen i
matningsväxellådan äro av stål, och
Fig. 4. Spindeldocka.
Fig. 5. Matningsväxellåda.
gränser kunna erhållas utan ombyte av växelhjul
endast genom inställning av en nortonlyra och en
spak. Tabellen är så uppställd, att den inställda
gängstigningen resp. längd- eller tvärmatningen är
direkt avläsbar med utgångspunkter från lyrans och
spakens lägen.
Genom ombyte av växelhjul och med användande
av anordningen för stora stigningar kunna följande
gängstigningar erhållas:
Tumstigningar: ’/«—224 gängor per tum.... 88 st.
„ 1/32"—8" stigning per
spindelvarv ................. 23 „
(I det senare antalet äro de stigningar, som
sammanfalla med antalet
gängor per tum, ej
medtagna.)
Millimeterstigningar, däribland
samtliga S. I.-gängor 0,25—
—192 mm stigning........ 71 ,,
Modulstigningar med 3 extra
svänghjul modul 0,25...—48 36 „
Diametral pitch stigningar med
2 extra växelhjul: 1—224
pitch .................... 53 „
