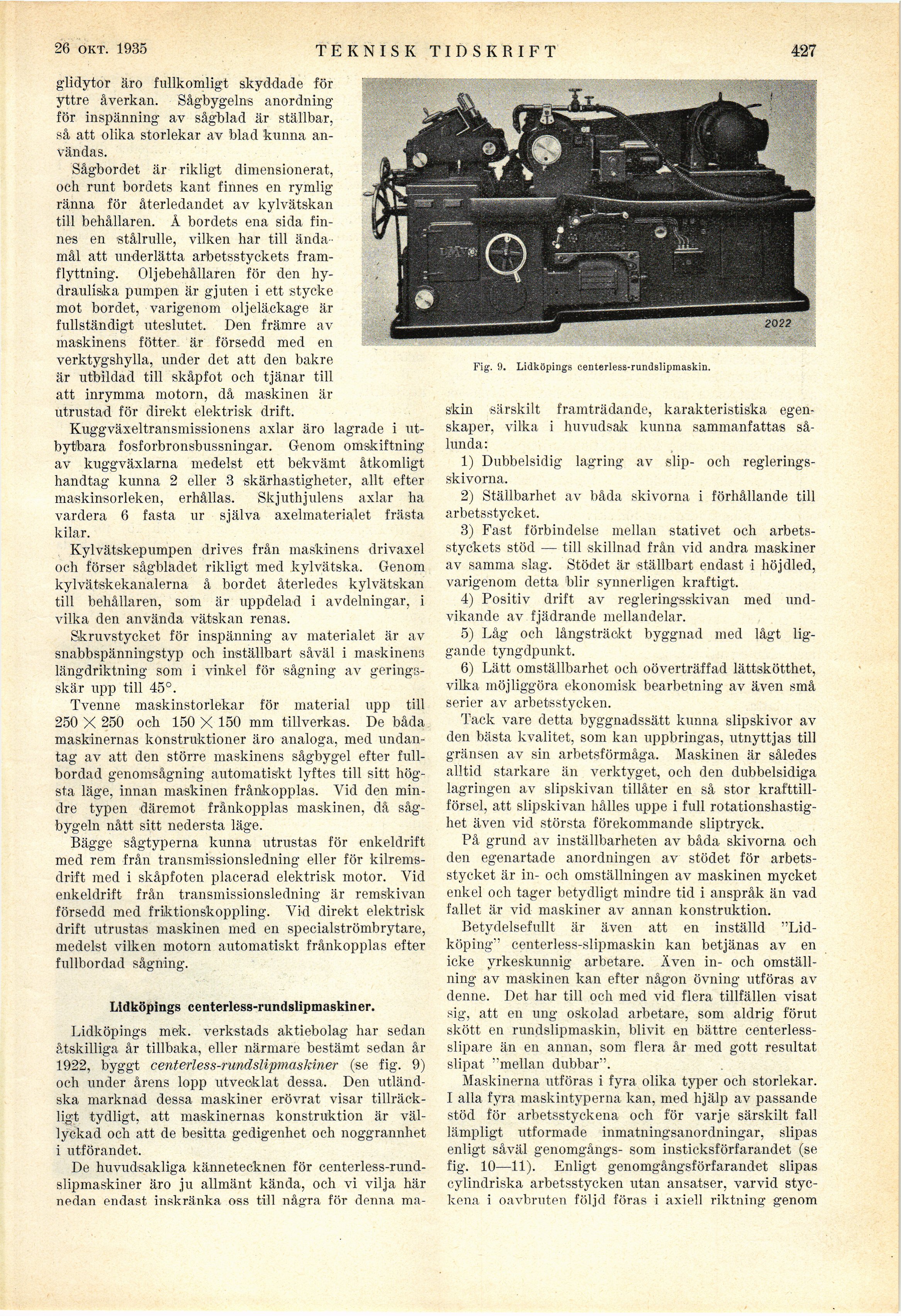

21 sept. 1935
TEKNISK TIDSKRIFT
427
glidytor äro fullkomligt skyddade för
yttre åverkan. Sågbygelns
anordning-för inspänning av sågblad är ställbar,
så att olika storlekar av blad kunna
användas.
Sågbordet är rikligt dimensionerat,
och runt bordets kant finnes en rymlig
ränna för återledandet av kylvätskan
till behållaren. Å bordets ena sida
finnes en stålrulle, vilken har till ända {+-+}
mål att underlätta arbetsstyckets
fram-flyttning. Oljebehållaren för den
hydrauliska pumpen är gjuten i ett stycke
mot bordet, varigenom oljelä.ckage är
fullständigt uteslutet. Den främre av
maskinens fötter.- är försedd med en
verktygshylla, under det att den bakre
är utbildad till skåpfot och tjänar till
att inrymma motorn, då maskinen är
utrustad för direkt elektrisk drift.
Kuggväxeltransmissionens axlar äro lagrade i
utbytbara fosforbronsbussningar. Genom omskiftning
av kuggväxlarna medelst ett bekvämt åtkomligt
handtag kunna 2 eller 3 skärhastigheter, allt efter
maskinsorleken, erhållas. Skjuthjulens axlar ha
vardera 6 fasta ur själva axelmaterialet frästa
kilar.
Kylvätskepumpen drives från maskinens drivaxel
och förser sågbladet rikligt med kylvätska. Genom
kylvätskekanalerna å bordet återledes kylvätskan
till behållaren, som är uppdelad i avdelningar, i
vilka den använda vätskan renas.
Skruvstycket för inspänning av materialet är av
snabbspänningstyp och inställbart såväl i maskinens
längdriktning som i vinkel för sågning av
gerings-skär upp till 45°.
Tvenne maskinstorlekar för material upp till
250 X 250 och 150 X 150 mm tillverkas. De båda
maskinernas konstruktioner äro analoga, med
undantag av att den större maskinens sågbygel efter
fullbordad genomsågning automatiskt lyftes till sitt
högsta läge, innan maskinen frånkopplas. Vid den
mindre typen däremot frånkopplas maskinen, då
såg-bygeln nått sitt nedersta läge.
Bägge sågtyperna kunna utrustas för enkeldrift
med rem från transmissionsledning eller för
kilrems-drift med i skåpfoten placerad elektrisk motor. Yid
enkeldrift från transmissionsledning är remskivan
försedd med friktionskoppling. Vid direkt elektrisk
drift utrustas maskinen med en specialströmbrytare,
medelst vilken motorn automatiskt frånkopplas efter
fullbordad sågning.
Lidköpings centerless-rundslipmaskiner.
Lidköpings mek. verkstads aktiebolag har sedan
åtskilliga år tillbaka, eller närmare bestämt sedan år
1922, byggt centerless-rundslipmaskiner (se fig. 9)
och under årens lopp utvecklat dessa. Den
utländska marknad dessa maskiner erövrat visar
tillräckligt tydligt, att maskinernas konstruktion är
vällyckad och att de besitta gedigenhet och noggrannhet
i utförandet.
De huvudsakliga kännetecknen för
centerless-rundslipmaskiner äro ju allmänt kända, och vi vilja här
nedan endast inskränka oss till några för denna ma-
Fig. 9. Lidköpings centerless-rundslipmaskin.
skin särskilt framträdande, karakteristiska
egenskaper, vilka i huvudsak kunna sammanfattas
sålunda:
1) Dubbelsidig lagring av slip- och
regleringsskivorna.
2) Ställbarhet av båda skivorna i förhållande till
arbetsstycket.
3) Fast förbindelse mellan stativet och
arbetsstyckets stöd — till skillnad från vid andra maskiner
av samma slag. Stödet är ställbart endast i höjdled,
varigenom detta blir synnerligen kraftigt.
4) Positiv drift av regleringsskivan med
undvikande av fjädrande mellandelar.
5) Låg och långsträckt byggnad med lågt
liggande tyngdpunkt.
6) Lätt omställbarhet och oöverträffad lättskötthet,
vilka möjliggöra ekonomisk bearbetning av även små
serier av arbetsstycken.
Tack vare detta byggnadssätt kunna slipskivor av
den bästa kvalitet, som kan uppbringas, utnyttjas till
gränsen av sin arbetsförmåga. Maskinen är således
alltid starkare än verktyget, och den dubbelsidiga
lagringen av slipskivan tillåter en så stor
krafttillförsel, att slipskivan hålles uppe i full
rotationshastighet även vid största förekommande sliptryck.
På grund av inställbarheten av båda skivorna och
den egenartade anordningen av stödet för
arbetsstycket är in- och omställningen av maskinen mycket
enkel och tager betydligt mindre tid i anspråk än vad
fallet är vid maskiner av annan konstruktion.
Betydelsefullt är även att en inställd
"Lidköping" centerless-slipmaskin kan betjänas av en
icke yrkeskunnig arbetare. Även in- och
omställning av maskinen kan efter någon övning utföras av
denne. Det har till och med vid flera tillfällen visat
sig, att en ung oskolad arbetare, som aldrig förut
skött en rundslipmaskin, blivit en bättre
centerless-slipare än en annan, som flera år med gott resultat
slipat "mellan dubbar".
Maskinerna utföras i fyra olika typer och storlekar.
I alla fyra maskintyperna kan, med hjälp av passande
stöd för arbetsstycken och för varje särskilt fall
lämpligt utformade inmatningsanordningar, slipas
enligt såväl genomgångs- som insticksförfarandet (se
fig. 10—11). Enligt genomgångsförfarandet slipas
cylindriska arbetsstycken utan ansatser, varvid
styckena i oavbruten följd föras i axiell riktning genom
