21 sept. 1935
TEKNISK TIDSKRIFT
431
—
t M vVilV
ISÄfttlSÉlii»»,

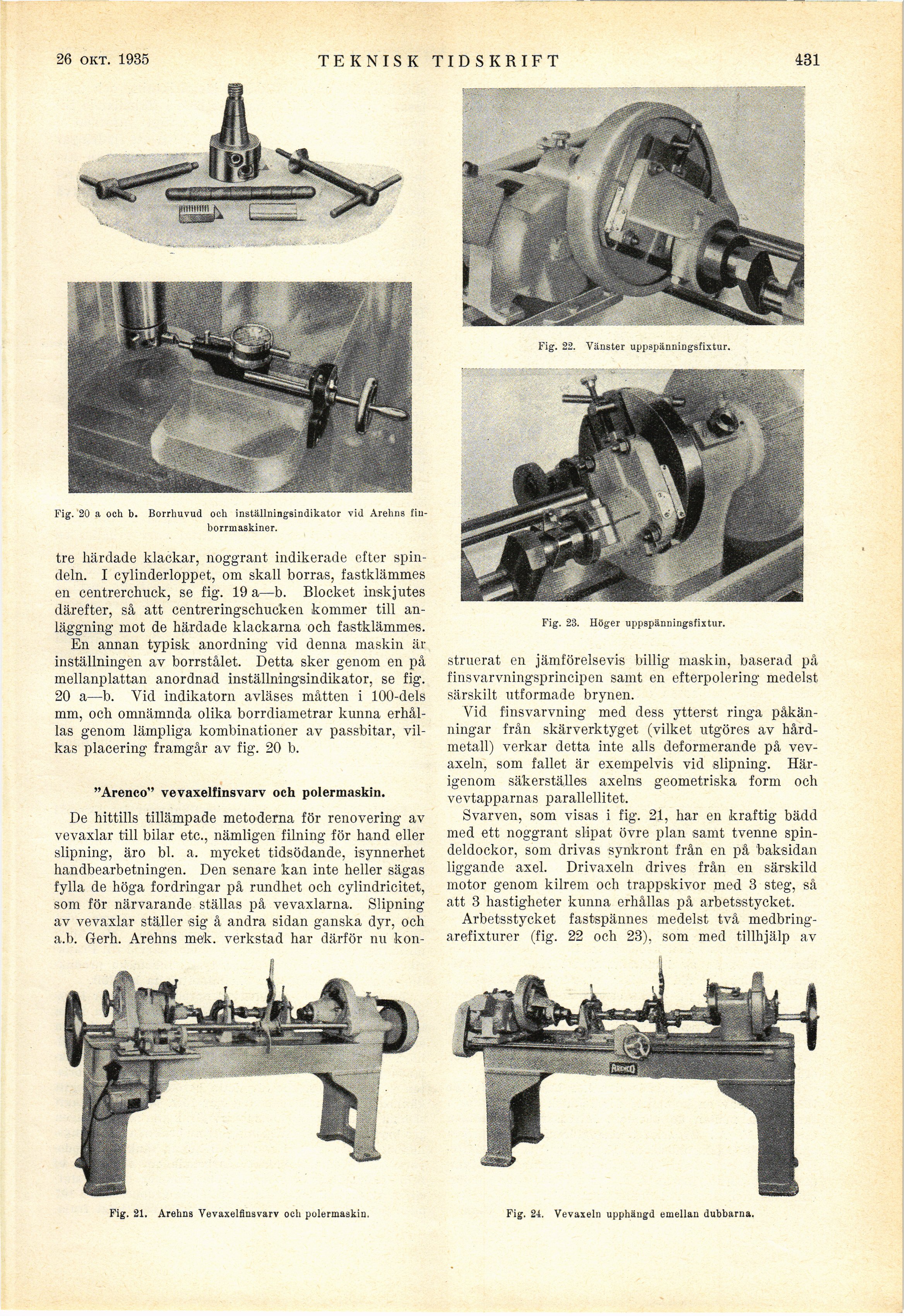

Fig. 20 a och b. Borrhuvud och inställningsindikator vid Arehns
fiu-borrmaskiner.
tre härdade klackar, noggrant indikerade efter
spindeln. I cylinderloppet, om skall borras, fastklämmes
en centrerchuck, se fig. 19 a—b. Blocket inskjutes
därefter, Säl 3/tt centreringschucken kommer till
anläggning mot de härdade klackarna och fastklämmes.
En annan typisk anordning vid denna maskin är
inställningen av borrstålet. Detta sker genom en på
mellanplattan anordnad inställningsindikator, se fig.
20 a—b. Vid indikatorn avläses måtten i 100-dels
mm, och omnämnda olika borrdiametrar kunna
erhållas genom lämpliga kombinationer av passbitar,
vilkas placering framgår av fig. 20 b.
"Arenco" vevaxelfinsvarv och polermaskin.
De hittills tillämpade metoderna för renovering av
vevaxlar till bilar etc., nämligen filning för hand eller
slipning, äro bl. a. mycket tidsödande, isynnerhet
handbearbetningen. Den senare kan inte heller sägas
fylla de höga fordringar på rundhet och cylindricitet,
som för närvarande ställas på vevaxlarna. Slipning
av vevaxlar ställer sig å andra sidan ganska dyr, och
a.b. Gerh. Arehns mek. verkstad har därför nu kon-
Fig. 22. Vänster uppspänningsfixtur.
Fig. 23. Höger uppspänningsfixtur.
struerat en jämförelsevis billig maskin, baserad på
finsvarvningsprincipen samt en efterpolering medelst
särskilt utformade brynen.
Vid finsvarvning med dess ytterst ringa
påkänningar från skärverktyget (vilket utgöres av
hårdmetall) verkar detta inte alis deformerande på
vevaxeln, som fallet är exempelvis vid slipning.
Härigenom säkerställes axelns geometriska form och
vevtapparnas parallellitet.
Svarven, som visas i fig. 21, har en kraftig bädd
med ett noggrant slipat övre plan samt tvenne
spindeldockor, som drivas synkront från en på baksidan
liggande axel. Drivaxeln drives från en särskild
motor genom kilrem och trappskivor med 3 steg, så
att 3 hastigheter kunna erhållas på arbetsstycket.
Arbetsstycket fastspännes medelst två
medbring-arefixturer (fig. 22 och 23), som med tillhjälp av
Fig. 21. Arehns Vevaxelfinsvarv och polermaskin.
Fig. 24. Vevaxeln upphängd emellan dubbarna.
