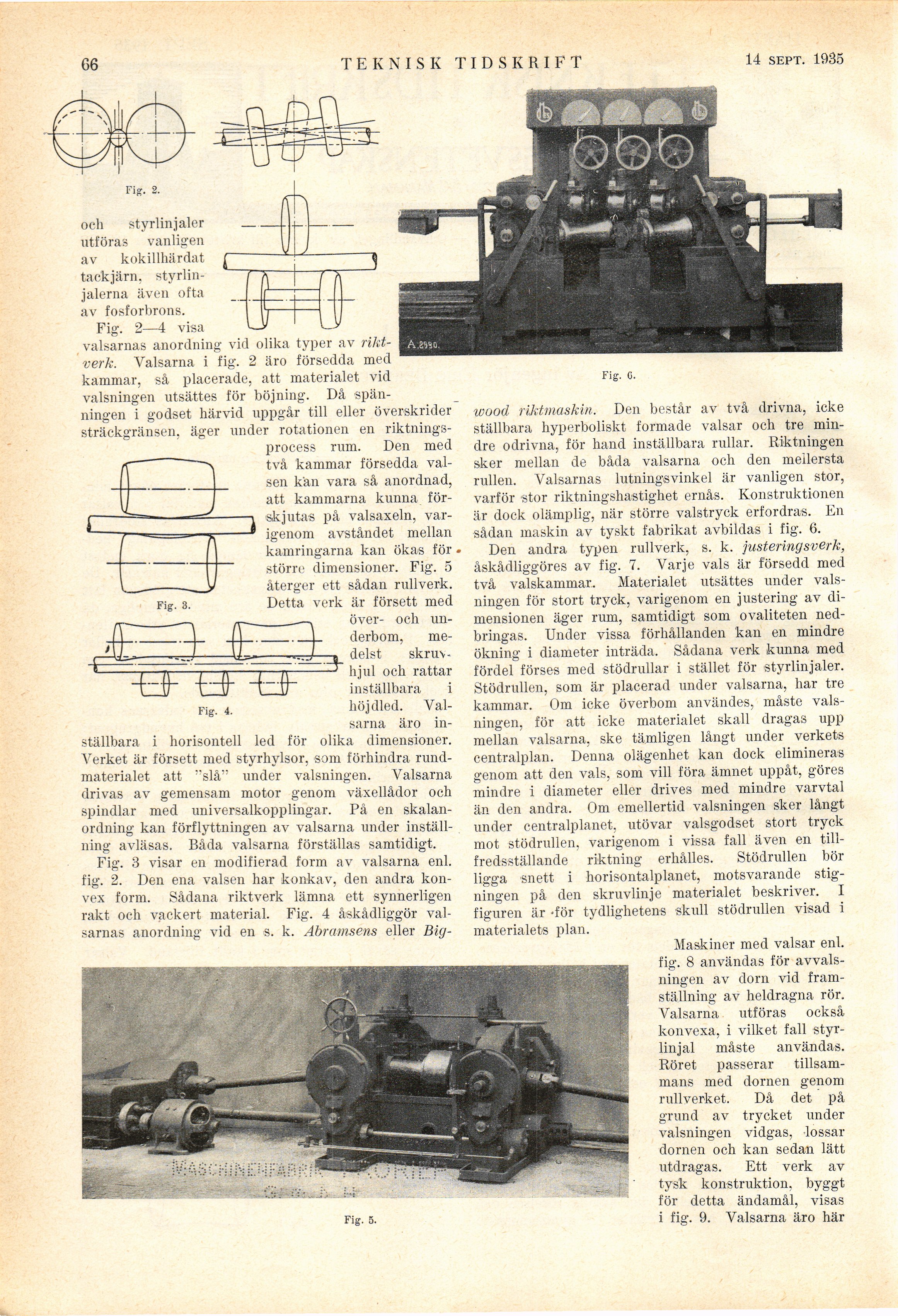

66 TEKNISK TIDSKRIFT 14 SEPT. 1935
Fig. 2.
ocli styrlinjaler
utföras vanligen
av kokillhärdat
tackjärn,
styrlinjalerna även ofta
av fosforbrons.
Fig. 2—4 visa
valsarnas anordning vid olika typer av
rikt-verk. Valsarna i fig. 2 äro försedda med
kammar, så placerade, att materialet vid
valsningen utsättes för böjning. Då
spänningen i godset härvid uppgår till eller överskrider
sträckgränsen, äger under rotationen en
riktningsprocess rum. Den med
två kammar försedda
val-_ sen kan vara så anordnad,
att kammarna kunna för-
-1 skjutas på valsaxeln, var-
-’ igenom avståndet mellan
kamringarna kan ökas för.
större dimensioner. Fig. 5
återger ett sådan rullverk.
Detta verk är försett med
över- och
underbom, medelst skruvhjul och rattar
inställbara i
höjdled.
Valsarna äro
inställbara i horisontell led för olika dimensioner.
Verket är försett med styrhylsor, som förhindra
rundmaterialet att "slå" under valsningen. Valsarna
drivas av gemensam motor genom växellådor och
spindlar med universalkopplingar. På en
skalanordning kan förflyttningen av valsarna under
inställning avläsas. Båda valsarna förställas samtidigt.
Fig. 3 visar en modifierad form av valsarna enl.
fig. 2. Den ena valsen har konkav, den andra
konvex form. Sådana riktverk lämna ett synnerligen
rakt och vackert material. Fig. 4 åskådliggör
valsarnas anordning vid en s. k. Abramsens eller Big-
Fig. 3.
Fig. 4.
Fig. 5.
Fig. C.
wood riktmaskin. Den består av två drivna, icke
ställbara hyperboliskt formade valsar och tre
mindre odrivna, för hand inställbara rullar. Riktningen
sker mellan de båda valsarna och den mellersta
rullen. Valsarnas lutningsvinkel är vanligen stor,
varför stor riktningshastighet ernås. Konstruktionen
är dock olämplig, när större valstryck erfordras. En
sådan maskin av tyskt fabrikat avbildas i fig. 6.
Den andra typen rullverk, s. k. justeringsverk,
åskådliggöres av fig. 7. Varje vals är försedd med
två valskammar. Materialet utsättes under
valsningen för stort tryck, varigenom en justering av
dimensionen äger rum, samtidigt som ovaliteten
nedbringas. Under vissa förhållanden kan en mindre
ökning i diameter inträda. Sådana verk kunna med
fördel förses med stödrullar i stället för styrlinjaler.
Stödrullen, som är placerad under valsarna, har tre
kammar. Om icke överbom användes, måste
valsningen, för att icke materialet skall dragas upp
mellan valsarna, ske tämligen långt under verkets
centralplan. Denna olägenhet kan dock elimineras
genom att den vals, som vill föra ämnet uppåt, göres
mindre i diameter eller drives med mindre varvtal
än den andra. Om emellertid valsningen sker långt
under centralplanet, utövar valsgodset stort tryck
mot stödrullen, varigenom i vissa fall även en
tillfredsställande riktning erhålles. Stödrullen bör
ligga snett i horisontalplanet, motsvarande
stigningen på den skruvlinje materialet beskriver. I
figuren är -för tydlighetens skull stödrullen visad i
materialets plan.
Maskiner med valsar enl.
fig. 8 användas för
avvals-ningen av dorn vid
framställning av heldragna rör.
Valsarna utföras också
konvexa, i vilket fall
styrlinjal måste användas.
Röret passerar
tillsammans med dornen genom
rullverket. Då det på
grund av trycket under
valsningen vidgas, lossar
dornen och kan sedan lätt
utdragas. Ett verk av
tysk konstruktion, byggt
för detta ändamål, visas
i fig. 9. Valsarna äro här
