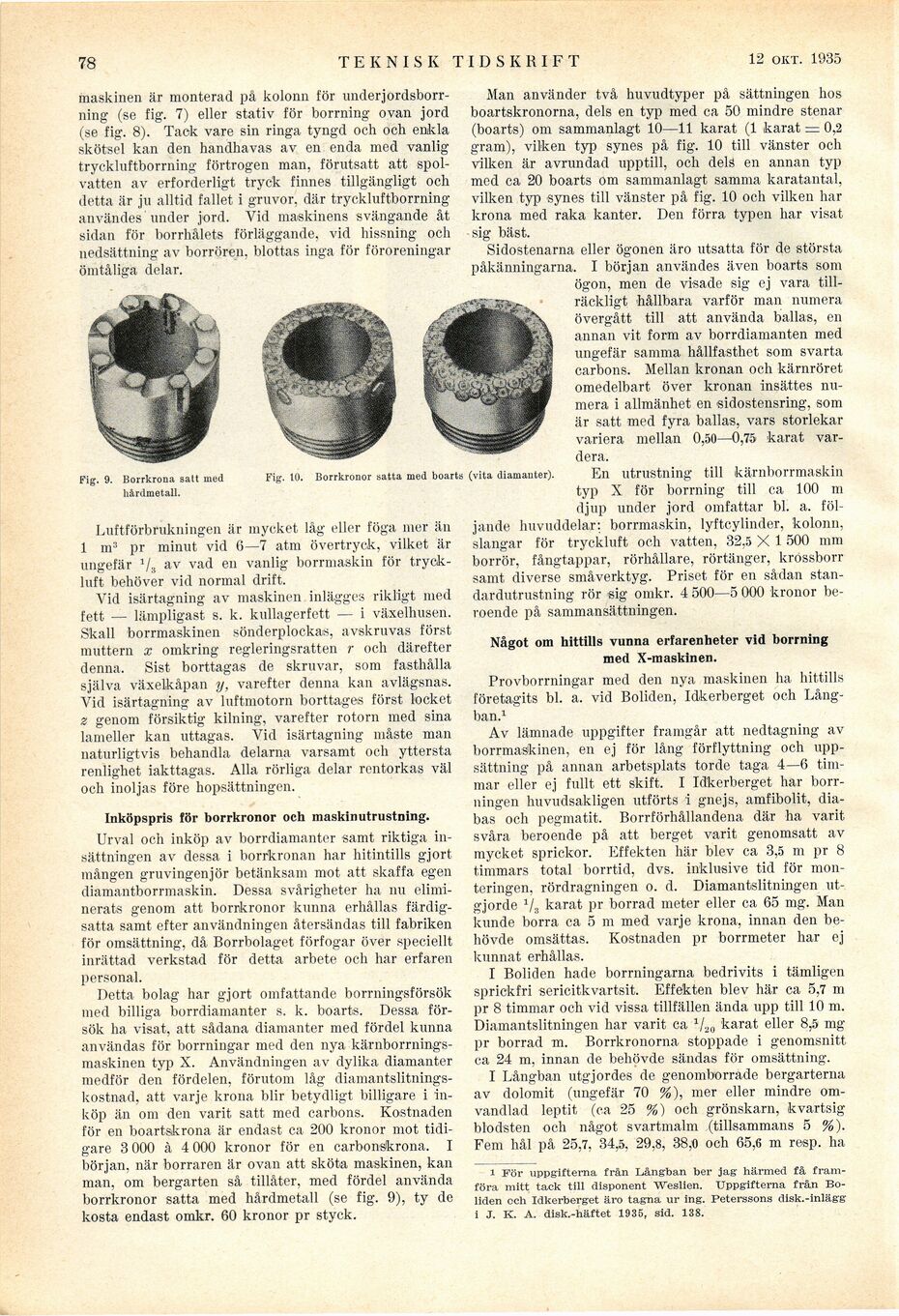

20
TEKNISK TIDSKRIFT
13 april 1935
maskinen är monterad på kolonn för under
jordsborrning (se fig. 7) eller stativ för borrning ovan jord
(se fig. 8). Tack vare sin ringa tyngd och och enkla
skötsel kan den handhavas av en enda med vanlig
tryckluftborrning förtrogen man, förutsatt att
spol-vatten av erforderligt tryck finnes tillgängligt och
detta är ju alltid fallet i gruvor, där tryckluftborrning
användes under jord. Vid maskinens svängande åt
sidan för borrhålets förläggande, vid hissning och
nedsättning av borrören. blottas inga för föroreningar
ömtåliga delar.
Fig. 9. Borrkrona satt med
hårdmetall.
Luftförbrukningen är mycket låg eller föga mer än
1 m3 pr minut vid 6—7 atm övertryck, vilket är
ungefär 1/s av vad en vanlig borrmaskin för
tryckluft behöver vid normal drift.
Vid isärtagning av maskinen inlägges rikligt med
fett — lämpligast s. k. kullagerfett — i växelhusen.
Skall borrmaskinen sönderplockas, avskruvas först
muttern x omkring regleringsratten r och därefter
denna. Sist borttagas de skruvar, som fasthålla
själva växelkåpan y, varefter denna kan avlägsnas.
Vid isärtagning av luftmotorn borttages först locket
z genom försiktig kilning, varefter rotorn med sina
lameller kan uttagas. Vid isärtagning måste man
naturligtvis behandla delarna varsamt och yttersta
renlighet iakttagas. Alla rörliga delar rentorkas väl
och inoljas före hopsättningen.
Inköpspris för borrkronor och maskinutrustning.
Urval och inköp av borrdiamanter samt riktiga
insättningen av dessa i borrkronan har hitintills gjort
mången gruvingenjör betänksam mot att skaffa egen
diamantborrmaskin. Dessa svårigheter ha nu
eliminerats genom att borrkronor kunna erhållas
färdig-satta samt efter användningen återsändas till fabriken
för omsättning, då Borrbolaget förfogar över speciellt
inrättad verkstad för detta arbete och har erfaren
personal.
Detta bolag har gjort omfattande borrningsförsök
med billiga borrdiamanter s. k. boarts. Dessa
försök ha visat, att sådana diamanter med fördel kunna
användas för borrningar med den nya
kärnborrnings-maskinen typ X. Användningen av dylika diamanter
medför den fördelen, förutom låg
diamantslitnings-kostnad, att varje krona blir betydligt billigare i
inköp än om den varit satt med carbons. Kostnaden
för en boartskrona är endast ca 200 kronor mot
tidigare 3 000 à 4 000 kronor för en carbonskrona. I
början, när borraren är ovan att sköta maskinen, kan
man, om bergarten så tillåter, med fördel använda
borrkronor satta med hårdmetall (se fig. 9), ty de
kosta endast omkr. 60 kronor pr styck.
Man använder två huvudtyper på sättningen hos
boartskronorna, dels en typ med ca 50 mindre stenar
(boarts) om sammanlagt 10—11 karat (1 karat = 0,2
gram), vilken typ synes på fig. 10 till vänster och
vilken är avrundad upptill, och dels en annan typ
med ca 20 boarts om sammanlagt samma karatantal,
vilken typ synes till vänster på fig. 10 och vilken har
krona med raka kanter. Den förra typen har visat
sig bäst.
Sidostenarna eller ögonen äro utsatta för de största
påkänningarna. I början användes även boarts som
ögon, men de visade sig ej vara
tillräckligt hållbara varför man numera
övergått till att använda ballas, en
annan vit form av borrdiamanten med
ungefär samma hållfasthet som svarta
carbons. Mellan kronan och kärnröret
omedelbart över kronan insättes
numera i allmänhet en sidostensring, som
är satt med fyra ballas, vars storlekar
variera mellan 0,50—0,75 karat
vardera.
En utrustning till kärnborrmaskin
typ X för borrning till ca 100 m
djup under jord omfattar bl. a.
följande huvuddelar: borrmaskin, lyftcylinder, kolonn,
slangar för tryckluft och vatten, 32,5 X 1 500 mm
borrör, fångtappar, rörhållare, rörtänger, krossborr
samt diverse småverktyg. Priset för en sådan
standardutrustning rör sig omkr. 4 500—5 000 kronor
beroende på sammansättningen.
Något om hittills vunna erfarenheter vid borrning
med X-maskinen.
Provborrningar med den nya maskinen ha hittills
företagits bl. a. vid Boliden, Idkerberget och
Långbans
Av lämnade uppgifter framgår att nedtagning av
borrmaskinen, en ej för lång förflyttning och
uppsättning på annan arbetsplats torde taga 4—6
timmar eller ej fullt ett skift. I Idkerberget har
borrningen huvudsakligen utförts i gnejs, amfibolit,
diabas och pegmatit. Borrförhållandena där ha varit
svåra beroende på att berget varit genomsatt av
mycket sprickor. Effekten här blev ca 3,5 m pr 8
timmars total borrtid, dvs. inklusive tid för
monteringen, rördragningen o. d. Diamantslitningen
utgjorde 1/3 karat pr borrad meter eller ca 65 mg. Man
kunde borra ca 5 m med varje krona, innan den
behövde omsättas. Kostnaden pr borrmeter har ej
kunnat erhållas.
I Boliden hade borrningarna bedrivits i tämligen
sprickfri sericitkvartsit. Effekten blev här ca 5,7 m
pr 8 timmar och vid vissa tillfällen ända upp till 10 m.
Diamantslitningen har varit ca 1/20 karat eller 8,5 mg
pr borrad m. Borrkronorna stoppade i genomsnitt
ca 24 m, innan de behövde sändas för omsättning.
I Långban utgjordes de genomborrade bergarterna
av dolomit (ungefär 70 %), mer eller mindre
omvandlad leptit, (ca 25 %) och grönskarn, kvartsig
blodsten och något svartmalm (tillsammans 5 %).
Fem hål på 25,7, 34,5. 29,8, 38,0 och 65,6 m resp. ha
1 För uppgifterna från Långban ber jag härmed få
framföra mitt tack till disponent Weslien. Uppgifterna från
Boliden och Idkerberget äro tagna ur ing. Peterssons disk.-inlägg
i J. K. A. disk.-häftet 1935, sid. 138.
Fig. 10. Borrkronor satta med boarts (vita diamanter).
