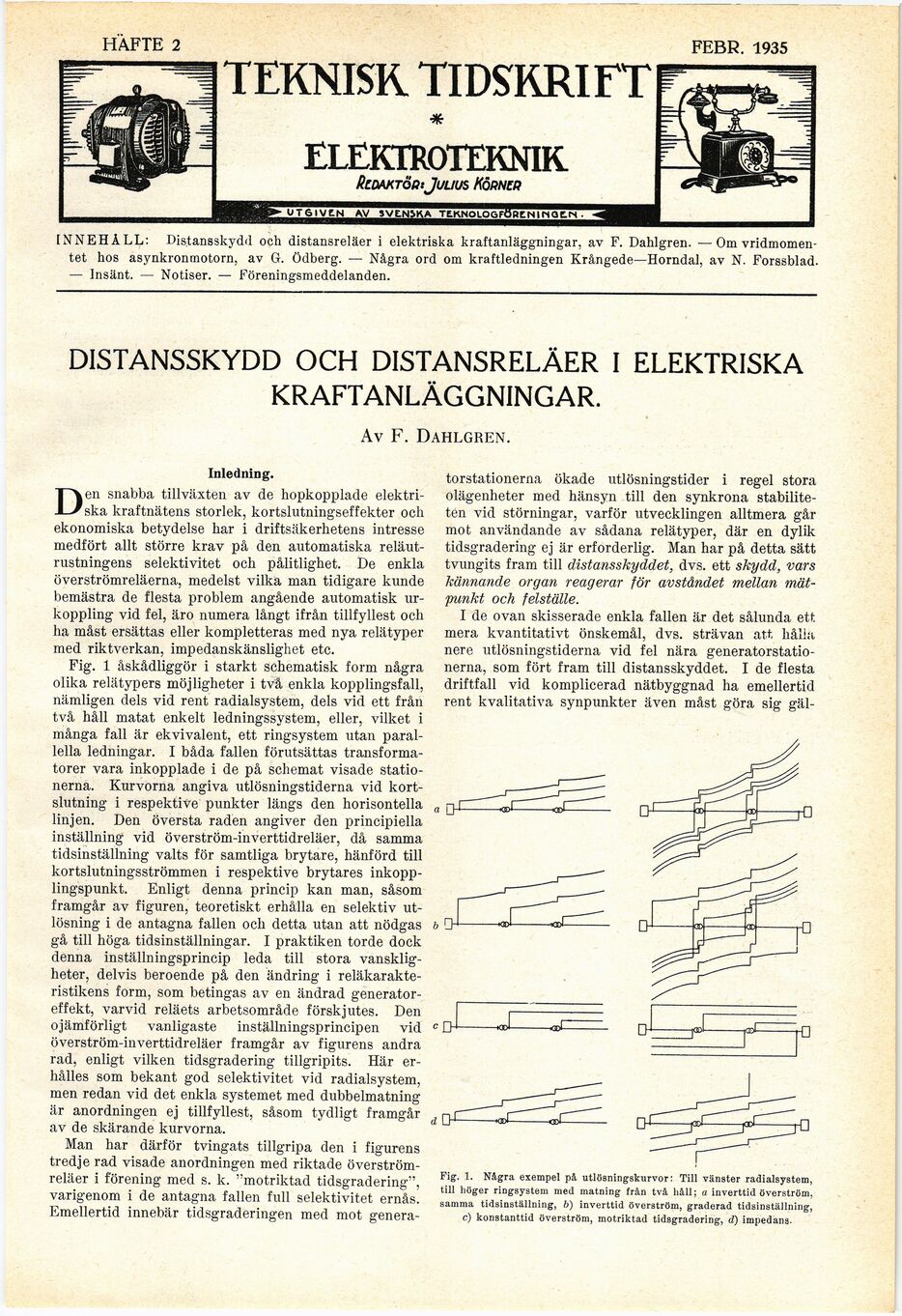

HÄFTE 2
TEKNISK TIDSKRIFT
FEBR. 1935
*
ELEKTROTEKNIK
ßCDAKTÖBt JUUUS KÖRNEQ
INNEHÅLL: Distansskydd och distansreläer i elektriska kraftanläggningar, av F. Dahlgren. —Om
vridmomentet hos asynkronmotorn, av G. Ödberg. — Några ord om kraftledningen Krångede—Horndal, av N. Forssblad.
— Insänt. — Notiser. — Föreningsmeddelanden.
DISTANSSKYDD OCH DISTANSRELÄER I ELEKTRISKA
KRAFTANLÄGGNINGAR.
Av F. Dahlgren.
Inledning.
Den snabba tillväxten av de hopkopplade
elektriska kraftnätens storlek, kortslutningseffekter och
ekonomiska betydelse har i driftsäkerhetens intresse
medfört allt större krav på den automatiska
reläutrustningens selektivitet och pålitlighet. De enkla
överströmreläerna, medelst vilka man tidigare kunde
bemästra de flesta problem angående automatisk
urkoppling vid fel, äro numera långt ifrån tillfyllest och
ha måst ersättas eller kompletteras med nya relätyper
med riktverkan, impedanskänslighet etc.
Fig. 1 åskådliggör i starkt schematisk form några
olika relätypers möjligheter i två enkla kopplingsfall,
nämligen dels vid rent radialsystem, dels vid ett från
två håll matat enkelt ledningssystem, eller, vilket i
många fall är ekvivalent, ett ringsystem utan
parallella ledningar. I båda fallen förutsättas
transformatorer vara inkopplade i de på schemat visade
stationerna. Kurvorna angiva utlösningstiderna vid
kortslutning i respektive punkter längs den horisontella
linjen. Den översta raden angiver den principiella
inställning vid överström-inverttidreläer, då samma
tidsinställning valts för samtliga brytare, hänförd till
kortslutningsströmmen i respektive brytares
inkopplingspunkt. Enligt denna princip kan man, såsom
framgår av figuren, teoretiskt erhålla en selektiv
utlösning i de antagna fallen och detta utan att nödgas
gå till höga tidsinställningar. I praktiken torde dock
denna inställningsprincip leda till stora
vanskligheter, delvis beroende på den ändring i
reläkarakteristikens form, som betingas av en ändrad
generatoreffekt, varvid reläets arbetsområde förskjutes. Den
ojämförligt vanligaste inställningsprincipen vid
överström-inverttidreläer framgår av figurens andra
rad, enligt vilken tidsgradering tillgripits. Här
erhålles som bekant god selektivitet vid radialsystem,
men redan vid det enkla systemet med dubbelmatning
är anordningen ej tillfyllest, såsom tydligt framgår
av de skärande kurvorna.
Man har därför tvingats tillgripa den i figurens
tredje rad visade anordningen med riktade
överström-reläer i förening med s. k. "motriktad tidsgradering",
varigenom i de antagna fallen full selektivitet ernås.
Emellertid innebär tidsgraderingen med mot genera-
torstationerna ökade utlösningstider i regel stora
olägenheter med hänsyn till den synkrona
stabiliteten vid störningar, varför utvecklingen alltmera går
mot användande av sådana relätyper, där en dylik
tidsgradering ej är erforderlig. Man har på detta sätt
tvungits fram till distansskyddet, dvs. ett skydd, vars
kännande organ reagerar för avståndet mellan
mätpunkt och felställe.
I de ovan skisserade enkla fallen är det sålunda ett
mera kvantitativt önskemål, dvs. strävan att hålla
nere utlösningstiderna vid fel nära
generatorstationerna, som fört fram till distansskyddet. I de flesta
driftfall vid komplicerad nätbyggnad ha emellertid
rent kvalitativa synpunkter även måst göra sig gäl-
Fig. 1. Några exempel på utlösningskurvor: Till vänster radialsystem,
till höger ringsystem med matning från två håll; a inverttid överström,
samma tidsinställning, b) inverttid överström, graderad tidsinställning,
c) konstanttid överström, motriktad tidsgradering, d) impedans-
