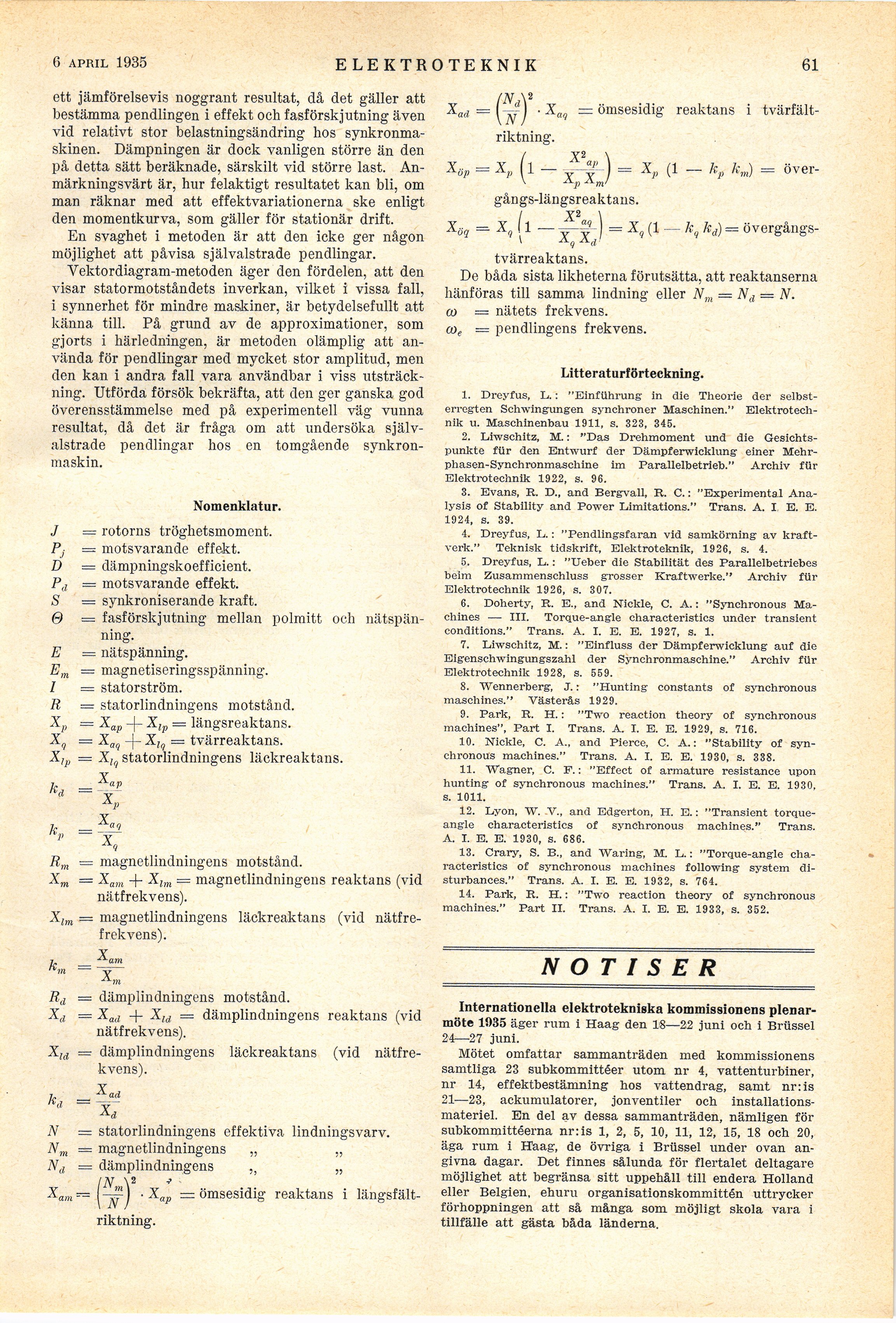

Full resolution (JPEG) - On this page / på denna sida - Häfte 4. April 1935 - Pendlingsfenomen hos synkronmaskiner, av Enar Eskilsson - Notiser
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
2 febr. 1935
E LEKTROTEKNIK
61
ett jämförelsevis noggrant resultat, då det gäller att
bestämma pendlingen i effekt och fasförskjutning även
vid relativt stor belastningsändring hos
synkronmaskinen. Dämpningen är dock vanligen större än den
på detta sätt beräknade, särskilt vid större last.
Anmärkningsvärt är, hur felaktigt resultatet kan bli, om
man räknar med att effektvariationerna ske enligt
den momentkurva, som gäller för stationär drift.
En svaghet i metoden är att den icke ger någon
möjlighet att påvisa självalstrade pendlingar.
Yektordiagram-metoden äger den fördelen, att den
visar statormotståndets inverkan, vilket i vissa fall,
i synnerhet för mindre maskiner, är betydelsefullt att
känna. till. På grund av de approximationer, som
gjorts i härledningen, är metoden olämplig att
använda för pendlingar med mycket stor amplitud, men
den kan i andra fall vara användbar i viss
utsträckning. Utförda försök bekräfta, att den ger ganska god
överensstämmelse med på experimentell väg vunna
resultat, då det är fråga om att undersöka
självalstrade pendlingar hos en tomgående
synkronmaskin.
Nomenklatur.
J = rotorns tröghetsmoment.
Pj = motsvarande effekt.
d = dämpningskoefficient.
Pd — motsvarande effekt.
S — synkroniserande kraft.
© = fasförskjutning mellan polmitt och
nätspänning.
E — nätspänning.
Em — magnetiseringsspänning.
I — statorström.
R — statorlindningens motstånd.
Xp = Xap -)- Xlp — längsreaktans.
Xq = Xaq -|- X,q — tvärreaktans.
Xlp = Xlq statorlindningens läckreaktans.
k —Xap
Kd — y
Ap
7, _ X«1
kp
Rm = magnetlindningens motstånd.
Xm = Xam + Xlm = magnetlindningens reaktans (vid
nätfrekvens).
Xlm = magnetlindningens läckreaktans (vid
nätfre-frekvens).
Rd = dämplindningens motstånd.
Xd = Xad -f Xld — dämplindningens reaktans (vid
nätfrekvens).
Xld = dämplindningens läckreaktans (vid
nätfrekvens).
k —Xad
Kd - v
Åd
N = statorlindningens effektiva lindningsvarv.
Nm — magnetlindningens „ „
Nd = dämplindningens ,, „
IN *
Xam — l^p) • X-ap = ömsesidig reaktans i
längsfält-riktning.
Xad = y—-J ■ Xaq = ömsesidig reaktans i
tvärfält-riktning.
= X, (l _ ZX2| ■) = Xp (1 _ kp km) = över-
gångs-längsreaktans.
= X, (l — = X, (1 ––- kq kd) = övergångs-
tvärreaktans.
De båda sista likheterna förutsätta, att reaktanserna
hänföras till samma lindning eller Nm = Nd — N.
co = nätets frekvens.
coe = pendlingens frekvens.
Litteraturförteckning.
1. Dreyfus, L.: "Einführung in die Theorie der
selbst-erregten Schwingungen synchroner Masehinen."
Elektrotech-nik u. Maschinenbau 1911, s. 323, 345.
2. Liwschitz, M.: "Das Drehmoment und die
Gesichts-punkte für den Entwurf der Dämpferwicklung einer
Mehr-phasen-Synchronmaschine 1m Parallelbetrleb." Archiv für
Elektrotechnik 1922, s. 96.
3. Evans, R. D., and Bergvall, R. C.: "Experimental
Analysis of Stability and Power Limitations." Träns. A. I, E. E.
1924, s. 39.
4. Dreyfus, L.: "Pendlingsfaran vid samköming av
kraftverk." Teknisk tidskrift, Elektroteknik, 1926, s. 4.
5. Dreyfus, L.: "Ueber die Stabilität des Parallelbetriebes
beim Zusammenschluss grosser Kraftwerke." Archiv für
Elektrotechnik 1926, s. 307.
6. Doherty, R. E., and Nickle, C. A.: "Synehronous
Machines — III. Torque-angle characteristics under transient
conditions." Träns. A. I. E. E. 1927, s. 1.
7. Liwschitz, M.: "Einfluss der Dämpferwicklung auf die
Eigenschwingungszahl der Synchronmasehine." Archiv für
Elektrotechnik 1928, s. 559.
8. Wennerberg, J.: "Hunting constants of synehronous
maschines." Västerås 1929.
9. Park, R. H.: "Two reaction theory of synehronous
maehines", Part I. Träns. A. I. E. E. 1929, s. 716.
10. Nickle, C. A., and Pierce, C. A.: "Stability of
synehronous maehines." Träns. A. I. E. E. 1930, s. 338.
11. Wagner, C. F.: "Effect of armature resistance upon
hunting of synehronous maehines." Träns. A. I. E. E. 1930,
s. 1011.
12. Lyon, W. V., and Edgerton, H. E.: "Transient
torque-angle characteristics of synehronous maehines." Träns.
A. I. E. E. 1930, s. 686.
13. Crary, S. B., and Waring, M. L.: "Torque-angle
characteristics of synehronous maehines following system
di-sturbances." Träns. A. I. E. E. 1932, s. 764.
14. Park, R. H.: "Two reaction theory of synehronous
maehines." Part II. Träns. A. I. E. E. 1933, s. 352.
NOTISER
Internationella elektrotekniska kommissionens
plenar-möte 1935 äger rum i Haag den 18—22 juni och i Brüssel
24—-27 juni.
Mötet omfattar sammanträden med kommissionens
samtliga 23 subkommittéer utom nr 4, vattenturbiner,
nr 14, effektbestämning hos vattendrag, samt nr:is
21—23, ackumulatorer, jonventiler och
installationsmateriel. En del av dessa sammanträden, nämligen för
subkommittéerna nr:is 1, 2, 5, 10, 11, 12, 15, 18 och 20,
äga rum i Haag, de övriga i Brüssel under ovan
angivna dagar. Det finnes sålunda för flertalet deltagare
möjlighet att begränsa sitt uppehåll till endera Holland
eller Belgien, ehuru organisationskommittén uttrycker
förhoppningen att så många som möjligt skola vara i
tillfälle att gästa båda länderna.
