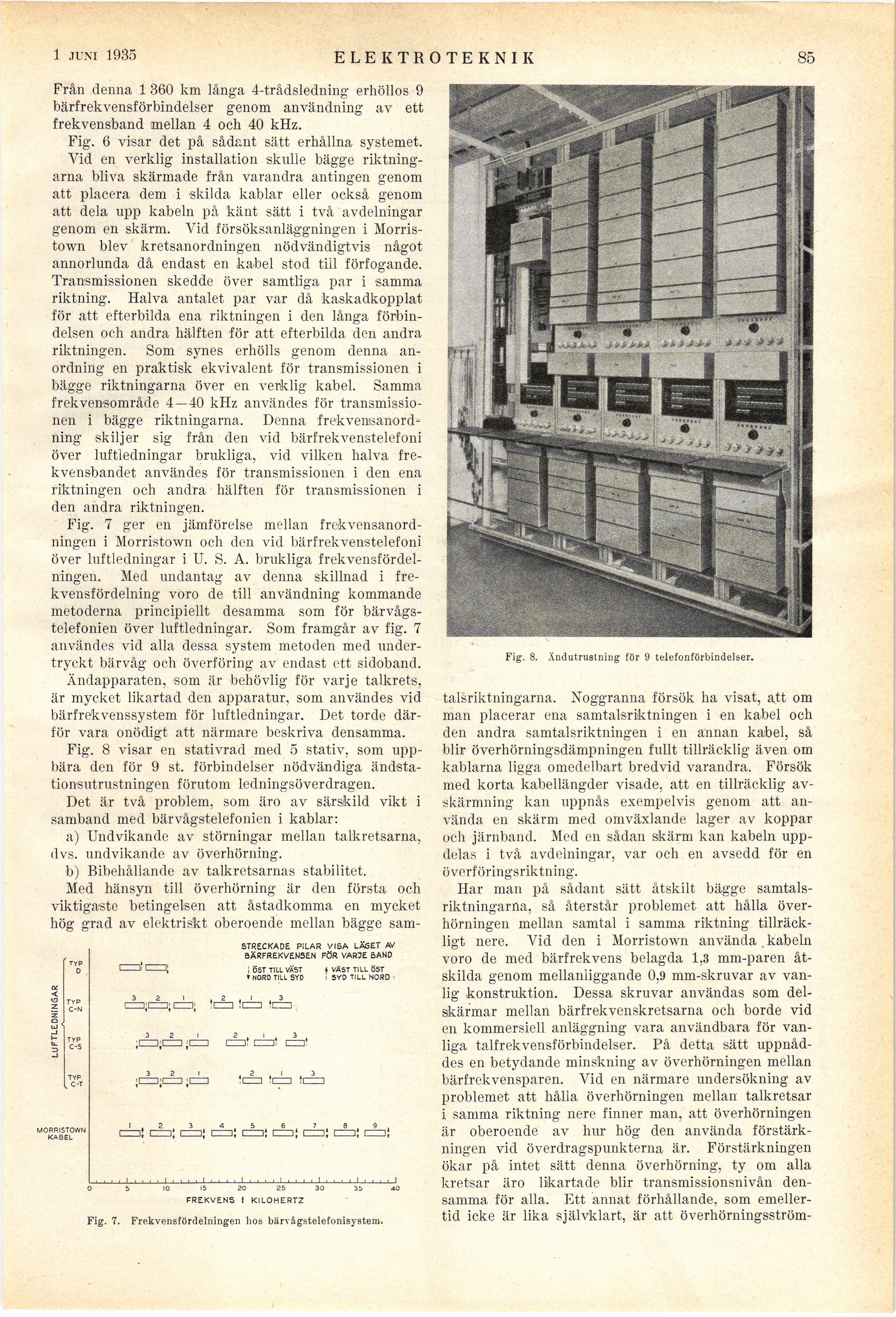

2 febr. 1935
E LEKTROTEKNIK
85
Från denna 1 360 km långa 4-trådsledning erhöllos 9
bärfrekvensförbindelser genom användning av ett
frekvensband mellan 4 och 40 kHz.
Fig. 6 visar det på sådant sätt erhållna systemet.
Yid en verklig installation skulle bägge
riktningarna bliva skärmade från varandra antingen genom
att placera dem i skilda kablar eller också genom
att dela upp kabeln på känt sätt i två avdelningar
genom en skärm. Vid försöksanläggningen i
Morris-town blev kretsanordningen nödvändigtvis något
annorlunda då endast en kabel stod till förfogande.
Transmissionen skedde över samtliga par i samma
riktning. Halva antalet par var då kaskadkopplat
för att efterbilda ena riktningen i den långa
förbindelsen och andra hälften för att efterbilda den andra
riktningen. Som synes erhölls genom denna
anordning en praktisk ekvivalent för transmissionen i
bägge riktningarna över en verklig kabel. Samma
frekvensområde 4—40 kHz användes för
transmissionen i bägge riktningarna. Denna
frekvemsanord-ning skiljer sig från den vid bärfrekvenstelefoni
över luftledningar brukliga, vid vilken halva
frekvensbandet användes för transmissionen i den ena
riktningen och andra hälften för transmissionen i
den andra riktningen.
Fig. 7 ger en jämförelse mellan
frekvensanordningen i Morristown och den vid bärfrekvenstelefoni
över luftledningar i U. S. A. brukliga
frekvensfördelningen. Med undantag av denna skillnad i
fre-kvensfördelning voro de till användning kommande
metoderna principiellt desamma som för
bärvågs-telefonien över luftledningar. Som framgår av fig. 7
användes vid alla dessa system metoden med
undertryckt bärvåg och överföring av endast ett sidoband.
Ändapparaten, som är behövlig för varje talkrets,
är mycket likartad den apparatur, som användes vid
bärfrekvenssystem för luftledningar. Det torde
därför vara onödigt att närmare beskriva densamma.
Fig. 8 visar en stativrad med 5 stativ, som
uppbära den för 9 st. förbindelser nödvändiga
ändstationsutrustningen förutom ledningsöverdragen.
Det är två problem, som äro av särskild vikt i
samband med bärvågstelefonien i kablar:
a) Undvikande av störningar mellan talkretsarna,
dvs. undvikande av överhörning.
b) Bibehållande av talkretsarnas stabilitet.
Med hänsyn till överhörning är den första och
viktigaste betingelsen att åstadkomma en mycket
hög grad av elektriskt oberoende mellan bägge sarn-
STRECKADE PILAR VISA LÄ5ET AV
BÄRFREKVENSEN FÖR VARJE BAND
I-1’ i ÖST TILL VÄST t VÄST TILL ÖST
t NORD TILL SYD SVD TILL NORD
3 2 I , 2 , I_ . 3
i—i;i—i, i—i’ ?i—i !i—i ii—i
i—i* i—it i—it
ti—i ti—i ii—i
FREKVENS I Kl LOHERTZ
Fig. 7. Frekvensfördelningen hos bärvågstelefonisystem.
Fig. 8. Ändutrustning för 9 telefonförbindelser.
talsriktningarna. Noggranna försök ha visat, att om
man placerar ena samtalsriktningen i en kabel och
den andra samtalsriktningen i en annan kabel, så
blir överhörningsdämpningen fullt tillräcklig även om
kablarna ligga omedelbart bredvid varandra. Försök
med korta kabellängder visade, att en tillräcklig
avskärmning kan uppnås exempelvis genom att
använda en skärm med omväxlande lager av koppar
och järnband. Med en sådan skärm kan kabeln
uppdelas i två avdelningar, var och en avsedd för en
överföringsriktning.
Har man på sådant sätt åtskilt bägge
samtals-riktningarna, så återstår problemet att hålla
överhörningen mellan samtal i samma riktning
tillräckligt nere. Vid den i Morristown använda . kabeln
voro de med bärfrekvens belagda 1,3 mm-paren
åtskilda genom mellanliggande 0,9 mm-skruvar av
vanlig konstruktion. Dessa skruvar användas som
delskärmar mellan bärfrekvenskretsarna och borde vid
en kommersiell anläggning vara användbara för
vanliga talfrekvensförbindelser. På detta sätt
uppnåddes en betydande minskning av överhörningen mellan
bärfrekvensparen. Vid en närmare undersökning av
problemet att hålla överhörningen mellan talkretsar
i samma riktning nere finner man, att överhörningen
är oberoende av hur hög den använda
förstärkningen vid överdragspunkterna är. Förstärkningen
ökar på intet sätt denna överhörning, ty om alla
kretsar äro likartade blir transmissionsnivån
densamma för alla. Ett annat förhållande, som
emellertid icke är lika självklart, är att överhörningsström-
