analyserats, äro anordnade att reflekteras från nämnda
speglar (33, 34) genom en samlingslins (35) till ett
flertal i vinkel ställda speglar (36), av vilka var och
en reflekterar ljusstrålarna från nämnda ytenhet till
de fotoelektriska utsändningsanordningarna.

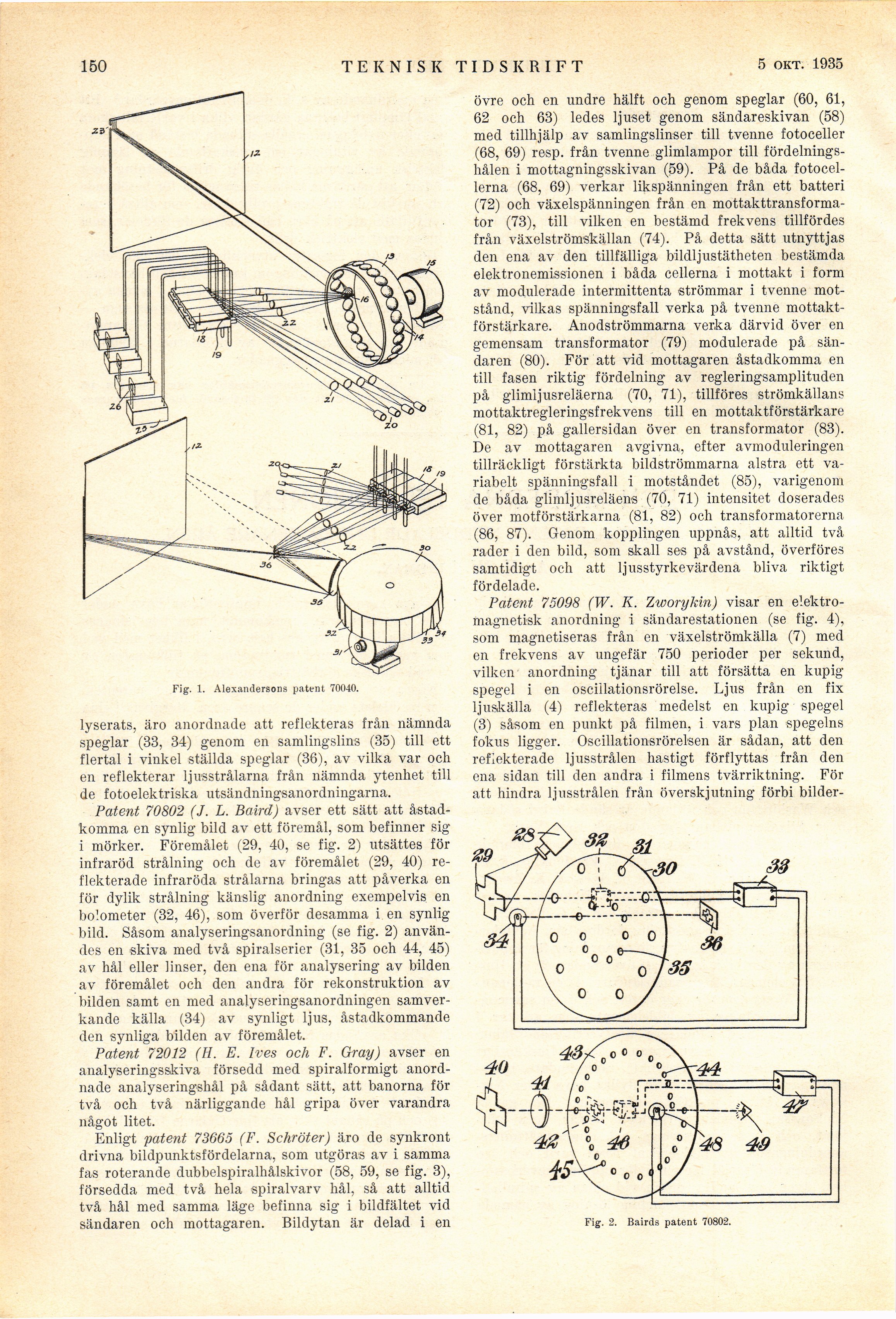

Fig. 1. Alexandersons patent 70040.

Patent 70802 (J. L. Baird) avser ett sätt att
åstadkomma en synlig bild av ett föremål, som befinner sig
i mörker. Föremålet (29, 40, se fig. 2) utsättes för
infraröd strålning och de av föremålet (29, 40)
reflekterade infraröda strålarna bringas att påverka en
för dylik strålning känslig anordning exempelvis en
bolometer (32, 46), som överför desamma i en synlig
bild. Såsom analyseringsanordning (se fig. 2)
användes en skiva med två spiralserier (31, 35 och 44, 45)
av hål eller linser, den ena för analysering av bilden
av föremålet och den andra för rekonstruktion av
bilden samt en med analyseringsanordningen
samverkande källa (34) av synligt ljus, åstadkommande
den synliga bilden av föremålet.

Fig. 2. Bairds patent 70802.

Patent 72012 (H. E. Ives och F. Gray) avser en
analyseringsskiva försedd med spiralformigt
anordnade analyseringshål på sådant sätt, att banorna för
två och två närliggande hål gripa över varandra
något litet.

Enligt patent 73665 (F. Schröter) äro de synkront
drivna bildpunktsfördelarna, som utgöras av i samma
fas roterande dubbelspiralhålskivor (58, 59, se fig. 3),
försedda med två hela spiralvarv hål, så att alltid
två hål med samma läge befinna sig i bildfältet vid
sändaren och mottagaren. Bildytan är delad i en
övre och en undre hälft och genom speglar (60, 61,
62 och 63) ledes ljuset genom sändareskivan (58)
med tillhjälp av samlingslinser till tvenne fotoceller
(68, 69) resp. från tvenne glimlampor till
fördelningshålen i mottagningsskivan (59). På de båda
fotocellerna (68, 69) verkar likspänningen från ett batteri
(72) och växelspänningen från en
mottakttransformator (73), till vilken en bestämd frekvens tillfördes
från växelströmskällan (74). På detta sätt utnyttjas
den ena av den tillfälliga bildljustätheten bestämda
elektronemissionen i båda cellerna i mottakt i form
av modulerade intermittenta strömmar i tvenne
motstånd, vilkas spänningsfall verka på tvenne
mottaktförstärkare. Anodströmmarna verka därvid över en
gemensam transformator (79) modulerade på
sändaren (80). För att vid mottagaren åstadkomma en
till fasen riktig fördelning av regleringsamplituden
på glimljusreläerna (70, 71), tillföres strömkällans
mottaktregleringsfrekvens till en mottaktförstärkare
(81, 82) på gallersidan över en transformator (83).
De av mottagaren avgivna, efter avmoduleringen
tillräckligt förstärkta bildströmmarna alstra ett
variabelt spänningsfall i motståndet (85), varigenom
de båda glimljusreläens (70, 71) intensitet doserades
över motförstärkarna (81, 82) och transformatorerna
(86, 87). Genom kopplingen uppnås, att alltid två
rader i den bild, som skall ses på avstånd, överföres
samtidigt och att ljusstyrkevärdena bliva riktigt
fördelade.

Patent 75098 (W. K. Zworykin) visar en
elektromagnetisk anordning i sändarestationen (se fig. 4),
som magnetiseras från en växelströmkälla (7) med
en frekvens av ungefär 750 perioder per sekund,
vilken anordning tjänar till att försätta en kupig
spegel i en oscillationsrörelse. Ljus från en fix
ljuskälla (4) reflekteras medelst en kupig spegel
(3) såsom en punkt på filmen, i vars plan spegelns
fokus ligger. Oscillationsröreisen är sådan, att den
reflekterade ljusstrålen hastigt förflyttas från den
ena sidan till den andra i filmens tvärriktning. För
att hindra ljusstrålen från överskjutning förbi
