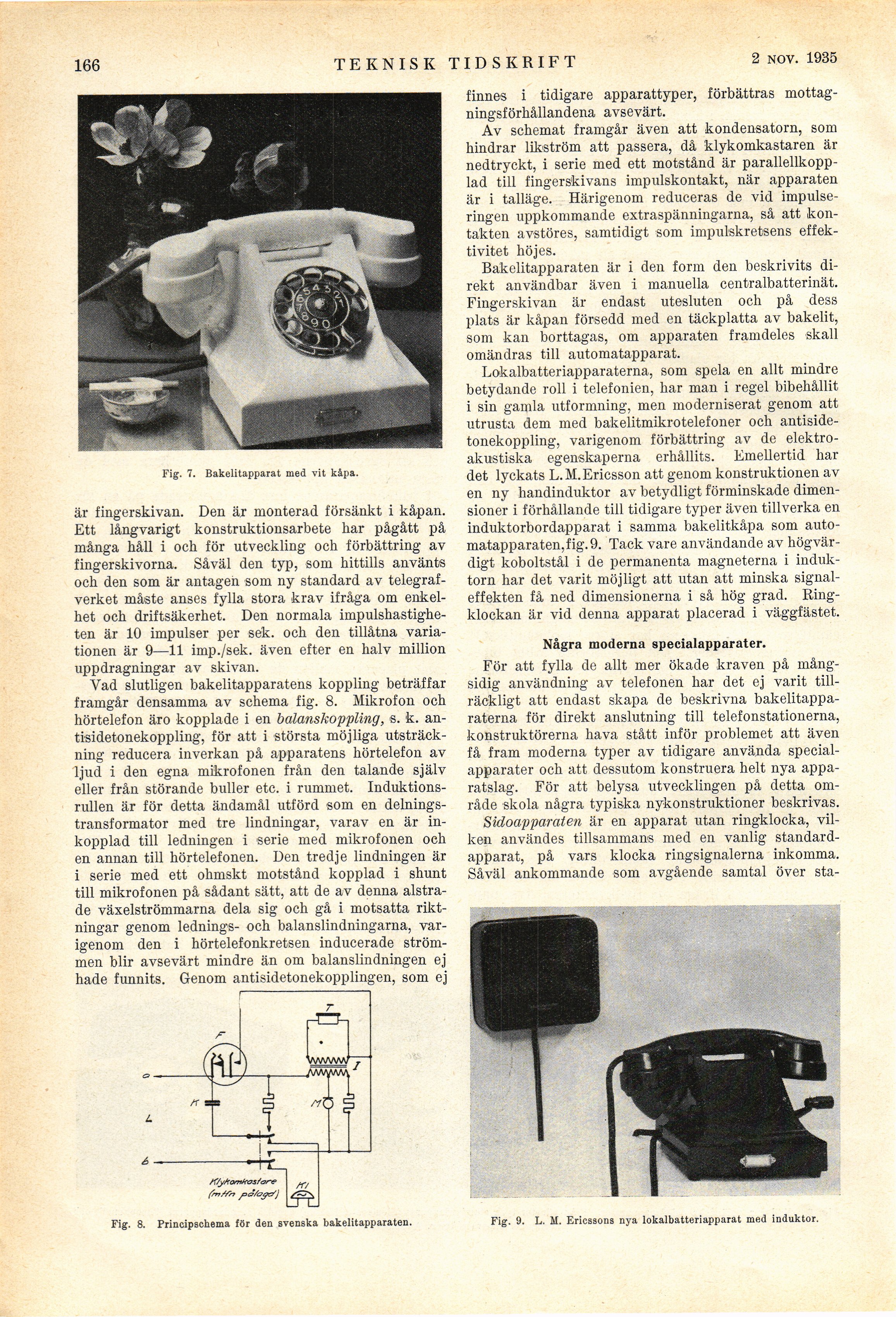

166 TEKNISK TIDSKRIFT 7 sept. 1935
Fig. 7. Bakelitapparat med vit kåpa.
är fingerskivan. Den är monterad försänkt i kåpan.
Ett långvarigt konstruktionsarbete har pågått på
många håll i oeh för utveckling och förbättring av
fingerskivorna. Såväl den typ, som hittills använts
och den som är antagen som ny standard av
telegrafverket måste anses fylla stora krav ifråga om
enkelhet och driftsäkerhet. Den normala
impulshastigheten är 10 impulser per sek. och den tillåtna
variationen är 9—11 imp./sek. även efter en halv million
uppdragningar av skivan.
Vad slutligen bakelitapparatens koppling beträffar
framgår densamma av schema fig. 8. Mikrofon och
hörtelefon äro kopplade i en balanskoppling, s. k.
an-tisidetonekoppling, för att i största möjliga
utsträckning reducera inverkan på apparatens hörtelefon av
ljud i den egna mikrofonen från den talande själv
eller från störande buller etc. i rummet.
Induktions-rullen är för detta ändamål utförd som en
delningstransformator med tre lindningar, varav en är
inkopplad till ledningen i serie med mikrofonen och
en annan till hörtelefonen. Den tredje lindningen är
i serie med ett ohmskt motstånd kopplad i shunt
till mikrofonen på sådant sätt, att de av denna
alstrade växelströmmarna dela sig och gå i motsatta
riktningar genom lednings- och balanslindningarna,
varigenom den i hörtelefonkretsen inducerade
strömmen blir avsevärt mindre än om balanslindningen ej
hade funnits. Genom antisidetonekopplingen, som ej
Fig. 8. Principschema för den svenska bakelitapparaten.
Fig. 9. L. M. Ericssons nya lokalbatteriapparat med induktor.
finnes i tidigare apparattyper, förbättras
mottagningsförhållandena avsevärt.
Av schemat framgår även att kondensatorn, som
hindrar likström att passera, då klykomkastaren är
nedtryckt, i serie med ett motstånd är
parallellkopp-lad till fingerskivans impulskontakt, när apparaten
är i talläge. Härigenom reduceras de vid
impulseringen uppkommande extraspänningarna, så att
kontakten avstöres, samtidigt som impulskretsens
effektivitet höjes.
Bäkelitapparaten är i den form den beskrivits
direkt användbar även i manuella centralbatterinät.
Fingerskivan är endast utesluten och på dess
plats är kåpan försedd med en täckplatta av bakelit,
som kan borttagas, om apparaten framdeles skall
omändras till automatapparat.
Lokalbatteriapparaterna, som spela en allt mindre
betydande roll i telefonien, har man i regel bibehållit
i sin gamla utformning, men moderniserat genom att
utrusta dem med bakelitmikrotelefoner och
antiside-tonekoppling, varigenom förbättring av de
elektroakustiska egenskaperna erhållits. Emellertid liar
det lyckats L.M.Ericsson att genom konstruktionen av
en ny handinduktor av betydligt förminskade
dimensioner i förhållande till tidigare typer även tillverka en
induktorbordapparat i samma bakelitkåpa som
automatapparaten, fig. 9. Tack vare användande av
högvärdigt koboltstål i de permanenta magneterna i
induktorn har det varit möjligt att utan att minska
signaleffekten få ned dimensionerna i så hög grad.
Ringklockan är vid denna apparat placerad i väggfästet.
Några moderna specialapparater.
För att fylla de allt mer ökade kraven på
mångsidig användning av telefonen har det ej varit
tillräckligt att endast skapa de beskrivna
bakelitapparaterna för direkt anslutning till telefonstationerna,
konstruktörerna hava stått inför problemet att även
få fram moderna typer av tidigare använda
specialapparater och att dessutom konstruera helt nya
apparatslag. För att belysa utvecklingen på detta
område skola några typiska nykonstruktioner beskrivas.
Sidoapparaten är en apparat utan ringklocka,
vilken användes tillsammans med en vanlig
standard-apparat, på vars klocka ringsignalerna inkomma.
Såväl ankommande som avgående samtal över sta-
