7 sept. 1935
ELEKTROTEKNIK
169

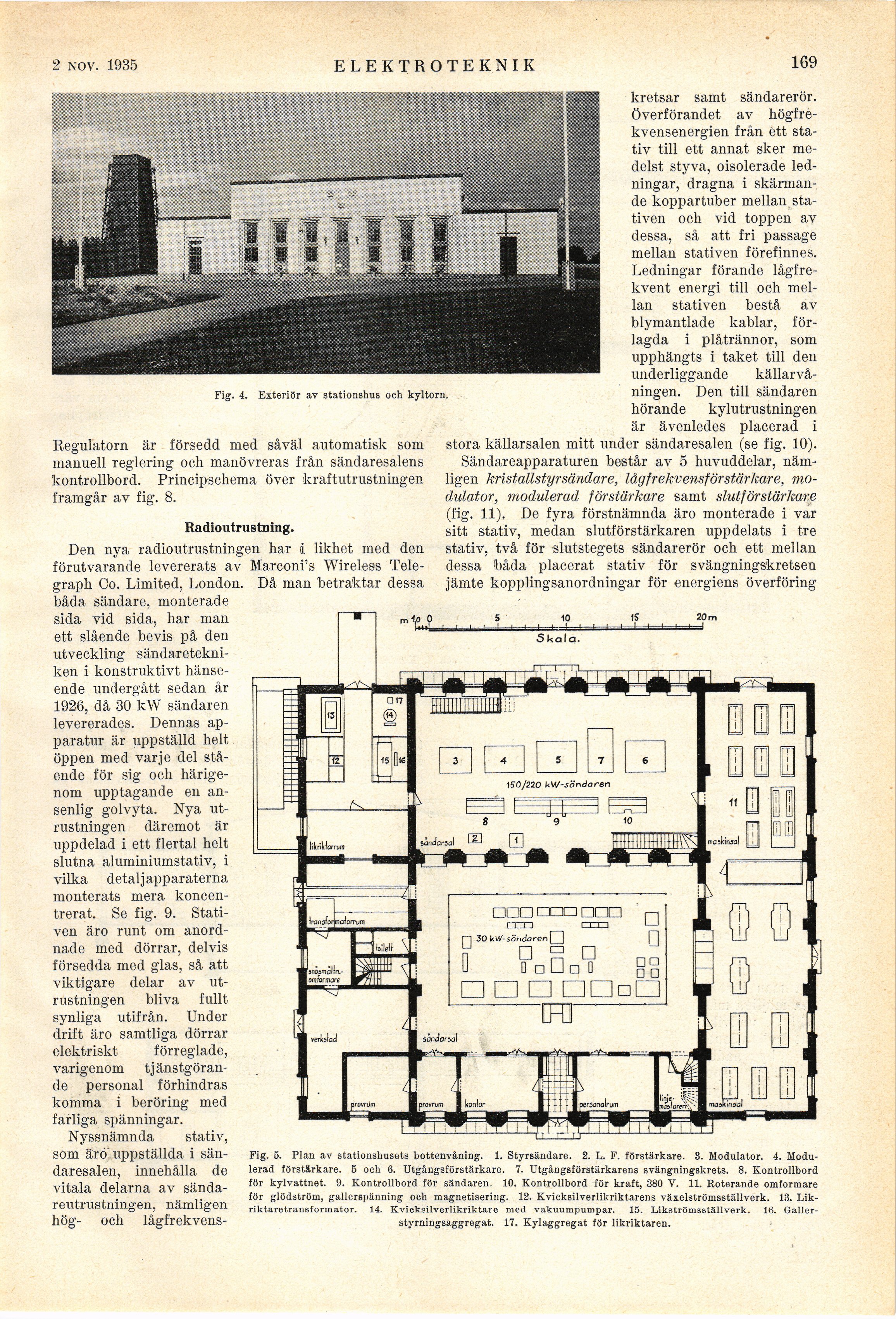

Fig. 4. Exteriör av stationshus och kyltorn.
Regulatorn
är försedd med såväl automatisk som
manuell reglering och manövreras från sändaresalens
kontrollbord. Principschema över kraftutrustningen
framgår av fig. 8.
Radioutrustning.
Den nya radioutrustningen har i likhet med den
förutvarande levererats av Marconis Wireless
Tele-graph Co. Limited, London. Då man betraktar dessa
båda sändare, monterade
kretsar samt sändarerör.
Överförandet av
högfre-kvensenergien från ëtt
stativ till ett annat sker
medelst styva, oisolerade
ledningar, dragna i
skärmande koppartuber mellan,
stativen och vid toppen av
dessa, så att fri passage
mellan stativen förefinnes.
Ledningar förande
lågfrekvent energi till och
mellan stativen bestå av
blymantlade kablar,
förlagda i plåtrännor, som
upphängts i taket till den
underliggande
källarvåningen. Den till sändaren
hörande kylutrustningen
är ävenledes placerad i
stora källarsalen mitt under sändaresalen (se fig. 10).
Sändareapparaturen består av 5 huvuddelar,
nämligen kristallstyrsändare, lågfrekvensförstärkare,
modulator, modulerad förstärkare samt slutförstärkare
(fig. 11). De fyra förstnämnda äro monterade i var
sitt stativ, medan slutförstärkaren uppdelats i tre
stativ, två för slutstegets sändarerör och ett mellan
dessa båda placerat stativ för svängningskretsen
jämte kopplingsanordningar för energiens överföring
sida vid sida, liar man
ett slående bevis på den
utveckling
sändaretekni-ken i konstruktivt
hänseende undergått sedan år
1926, då 30 kW sändaren
levererades. Dennas
apparatur är uppställd helt
öppen med varje del
stående för sig och
härigenom upptagande en
ansenlig golvyta. Nya
utrustningen däremot är
uppdelad i ett flertal helt
slutna aluminiumstativ, i
vilka detalj apparaterna
monterats mera
koncentrerat. Se fig. 9.
Stativen äro runt om
anordnade med dörrar, delvis
försedda med glas, så att
viktigare delar av
utrustningen bliva fullt
synliga utifrån. Under
drift äro samtliga dörrar
elektriskt förreglade,
varigenom
tjänstgörande personal förhindras
komma i beröring med
farliga spänningar.
Nyssnämnda stativ,
som äro uppställda i
sändaresalen, innehålla de
vitala delarna av
sändareutrustningen, nämligen
hög- och lågfrekvens-
Skala.
Fig. 5. Plan av stationshusets bottenvåning. 1. Styrsändare. 2. L. F. förstärkare. 3. Modulator. 4.
Modulerad förstärkare. 5 och 6. Utgångsförstärkare. 7. Utgångsförstärkarens svängningskrets. 8. Kontrollbord
för kylvattnet. 9. Kontrollbord för sändaren. 10. Kontrollbord för kraft, 380 V. 11. Roterande omformare
för glödström, gallerspänning och magnetisering. 12. Kvicksilverlikriktarens växelströmsställverk. 13.
Lik-riktaretransformator. 14. Kvicksilverlikriktare med vakuumpumpar. 15. Likströmsställverk. 16.
Galler-styrningsaggregat. 17. Kylaggregat för likriktaren.
