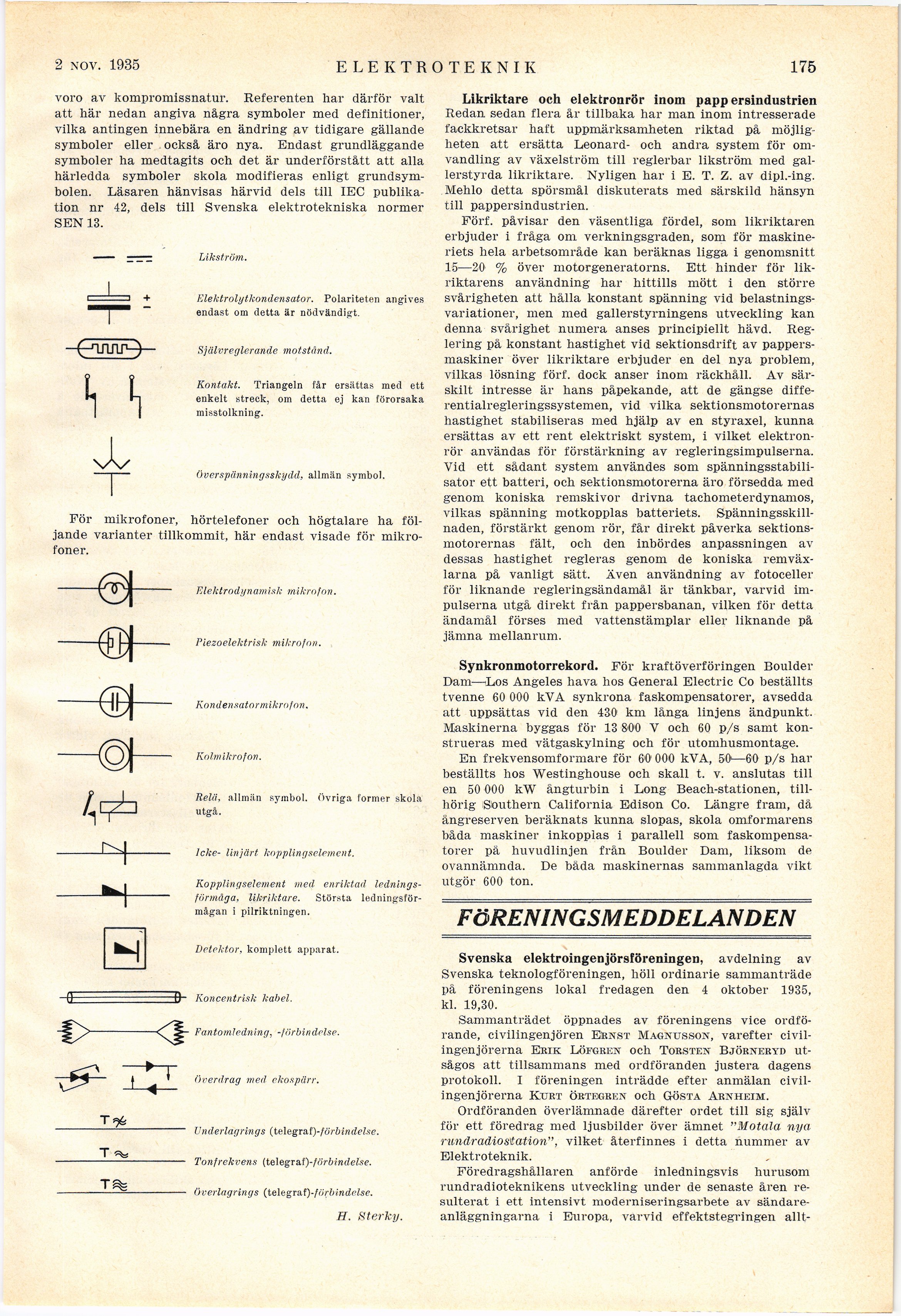

7 sept. 1935
ELEKTROTEKNIK
175
voro av kompromissnatur. Referenten har därför valt
att här nedan angiva några symboler med definitioner,
vilka antingen innebära en ändring av tidigare gällande
symboler eller också äro nya. Endast grundläggande
symboler ha medtagits och det är underförstått att alla
härledda symboler skola modifieras enligt
grundsymbolen. Läsaren hänvisas härvid dels till IEC
publikation nr 42, dels till Svenska elektrotekniska normer
Likström.
Klektrolytkondensator. Polariteten angives
endast om detta Ur nödvändigt.
Självreglerande motstånd.
Kontakt. Triangeln får ersättas med ett
enkelt streck, om detta ej kan förorsaka
misstolkning.
överspänningsskydd, allmän symbol.
För mikrofoner, hörtelefoner och högtalare ha
följande varianter tillkommit, här endast visade för
mikrofoner.
Elektrodynamisk mikrofon.
Piezoelektrisk mikrofon.
Kondensator mikrofon.
Kolmikrofon.
Relii, allmän symbol, övriga former skola
utgå.
leke- linjärt kopplingselement.
Kopplingselement med enriktad
ledningsförmåga, likriktare. Största
ledningsförmågan i pilriktningen.
Likriktare och elektronrör inom pappersindustrien
Redan sedan flera år tillbaka har man inom intresserade
fackkretsar haft uppmärksamheten riktad på
möjligheten att ersätta Leonard- och andra system för
omvandling av växelström till reglerbar likström med
gallerstyrda likriktare. Nyligen har i E. T. Z. av dipl.-ing.
Mehlo detta spörsmål diskuterats med särskild hänsyn
till pappersindustrien.
Förf. påvisar den väsentliga fördel, som likriktaren
erbjuder i fråga om verkningsgraden, som för
maskineriets hela arbetsområde kan beräknas ligga i genomsnitt
15—20 % över motorgeneratorns. Ett hinder för
likriktarens användning har hittills mött i den större
svårigheten att hålla konstant spänning vid
belastningsvariationer, men med gallerstyrningens utveckling kan
denna svårighet numera anses principiellt hävd.
Reglering på konstant hastighet vid sektionsdrift av
pappersmaskiner över likriktare erbjuder en del nya problem,
vilkas lösning förf. dock anser inom räckhåll. Av
särskilt intresse är hans påpekande, att de gängse
differentialregleringssystemen, vid vilka sektionsmotorernas
hastighet stabiliseras med hjälp av en styraxel, kunna
ersättas av ett rent elektriskt system, i vilket
elektronrör användas för förstärkning av regleringsimpulserna.
Vid ett sådant system användes som
spänningsstabilisator ett batteri, och sektionsmotorerna äro försedda med
genom koniska remskivor drivna tachometerdynamos,
vilkas spänning motkopplas batteriets.
Spänningsskillnaden, förstärkt genom rör, får direkt påverka
sektionsmotorernas fält, och den inbördes anpassningen av
dessas hastighet regleras genom de koniska
remväxlarna på vanligt sätt. Även användning av fotoceller
för liknande regleringsändamål är tänkbar, varvid
impulserna utgå direkt från pappersbanan, vilken för detta
ändamål förses med vattenstämplar eller liknande på
jämna mellanrum.
Synkronmotorrekord. För kraftöverföringen Boulder
Dam—Los Angeles hava hos General Electric Co beställts
tvenne 60 000 kVA synkrona faskompensatorer, avsedda
att uppsättas vid den 430 km långa linjens ändpunkt.
Maskinerna byggas för 13 800 V och 60 p/s samt
konstrueras med vätgaskylning och för utomhusmontage.
En frekvensomformare för 60 000 kVA, BO—60 p/s har
beställts hos Westinghouse och skall t. v. anslutas till
en 50 000 kW ångturbin i Long Beach-stationen,
tillhörig Siouthern California Edison Co. Längre fram, då
ångreserven beräknats kunna slopas, skola omformarens
båda maskiner inkopplas i parallell som
faskompensatorer pä huvudlinjen från Boulder Dam, liksom de
ovannämnda. De båda maskinernas sammanlagda vikt
utgör 600 ton.
FÖRENINGSMEDDELANDEN
SEN 13.
Detektor, komplett apparat.
Koncentrisk kabel.
Fantomledning, -förbindelse.
överdrag med ekospärr.
Underlagrings (telegraf)-förbindelse.
Tonfrekvens (telegraf)-förbindelse.
överlagrings (telegraf)-förbindelse.
H. Sterky.
Svenska elektroingenjörsföreningen, avdelning av
Svenska teknologföreningen, höll ordinarie sammanträde
på föreningens lokal fredagen den 4 oktober 1935,
kl. 19,30.
Sammanträdet öppnades av föreningens vice
ordförande, civilingenjören Ernst Magnusson, varefter
civilingenjörerna Emk Löfgren och Torsten Bjöbneryd
ut-sågos att tillsammans med ordföranden justera dagens
protokoll. I föreningen inträdde efter anmälan
civilingenjörerna Kurt örtegren och Gösta Arnheim.
Ordföranden överlämnade därefter ordet till sig själv
för ett föredrag med ljusbilder över ämnet "Motala nya
rundradiostation", vilket återfinnes i detta nummer av
Elektroteknik.
Föredragshållaren anförde inledningsvis hurusom
rundradioteknikens utveckling under de senaste åren
resulterat i ett intensivt moderniseringsarbete av
sändare-anläggningarna i Europa, varvid effektstegringen allt-
