7 sept. 1935
ELEKTROTEKNIK
183
lf

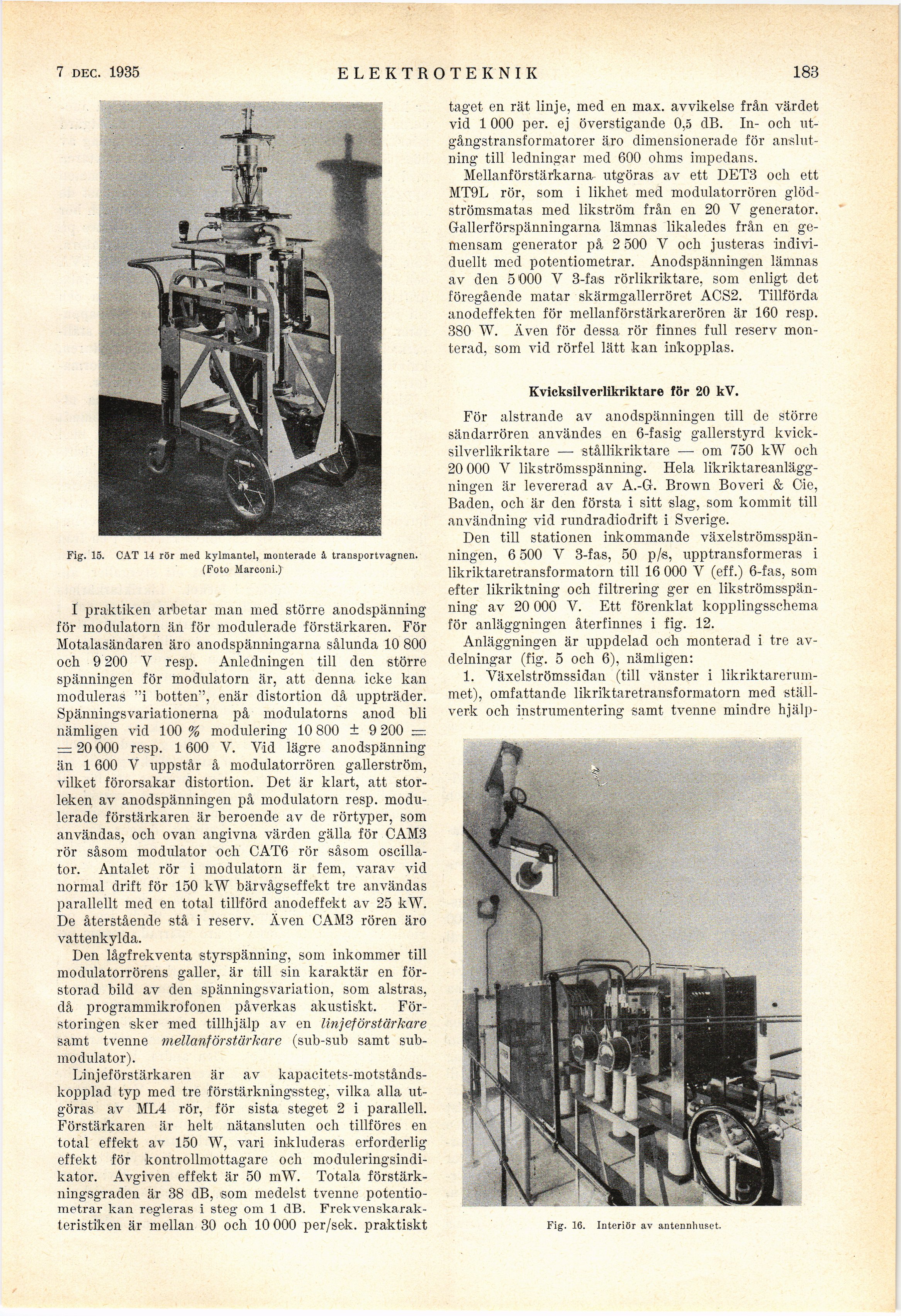

Fig. 15. CAT 14 rör med kylmantel, monterade å transportvagnen.
(Foto Marconi.)
I praktiken arbetar man med större anodspänning
för modulatorn än för modulerade förstärkaren. För
Motalasändaren äro anodspänningarna sålunda 10 800
och 9 200 Y resp. Anledningen till den större
spänningen för modulatorn är, att denna icke kan
moduleras "i botten", enär distortion då uppträder.
Spänningsvariationerna på modulatorns anod bli
nämligen vid 100 % modulering 10 800 ± 9 200 —
= 20 000 resp. 1 600 Y. Vid lägre anodspänning
än 1 600 V uppstår å modulatorrören gallerström,
vilket förorsakar distortion. Det ä.r klart, att
storleken av anodspänningen på modulatorn resp.
modulerade förstärkaren är beroende av de rörtyper, som
användas, och ovan angivna värden gälla för CAM3
rör såsom modulator och CAT6 rör såsom
oscillator. Antalet rör i modulatorn är fem, varav vid
normal drift för 150 kW bärvågseffekt tre användas
parallellt med en total tillförd anodeffekt av 25 kW.
De återstående stå i reserv. Även CAM3 rören äro
vattenkylda.
Den lågfrekventa styrspänning, som inkommer till
modulatorrörens galler, är till sin karaktär en
förstorad bild av den spänningsvariation, som alstras,
då programmikrofonen påverkas akustiskt.
Förstoringen sker med tillhjälp av en lin]eförstarkare
samt tvenne mellanförstarkare (sub-sub samt
sub-modulator).
Linjeförstärkaren är av
kapacitets-motstånds-kopplad typ med tre förstärkningssteg, vilka alla
utgöras av ML4 rör, för sista steget 2 i parallell.
Förstärkaren är helt nätansluten och tillföres en
total effekt av 150 W, vari inkluderas erforderlig
effekt för kontrollmottagare och
moduleringsindi-kator. Avgiven effekt är 50 mW. Totala
förstärk-ningsgraden är 38 dB, som medelst tvenne
potentiometrar kan regleras i steg om 1 dB.
Frekvenskarakteristiken är mellan 30 och 10 000 per/sek. praktiskt
taget en rät linje, med en max. avvikelse från värdet
vid 1 000 per. ej överstigande 0,5 dB. In- och
utgångstransformatorer äro dimensionerade för
anslutning till ledningar med 600 ohms impedans.
Mellanförstärkarna utgöras av ett DET3 och ett
MT9L rör, som i likhet med modulatorrören
glöd-strömsmatas med likström från en 20 V generator.
Gallerförspänningarna lämnas likaledes från en
gemensam generator på 2 500 V och justeras
individuellt med potentiometrar. Anodspänningen lämnas
av den 5 000 V 3-fas rörlikriktare, som enligt det
föregående matar skärmgallerröret ACS2. Tillförda
anodeffekten för mellanförstärkarerören är 160 resp.
380 W. Även för dessa rör finnes full reserv
monterad, som vid rörfel lätt kan inkopplas.
Kvicksilverlikriktare för 20 kV.
För alstrande av anodspänningen till de större
sändarrören användes en 6-fasig gallerstyrd
kvicksilverlikriktare — stållikriktare — om 750 kW och
20 000 V likströmsspänning. Hela
likriktareanlägg-ningen är levererad av A.-G. Brown Boveri & Oie,
Baden, och är den första i sitt slag, som kommit till
användning vid rundradio drift i Sverige.
Den till stationen inkommande
växelströmsspänningen, 6 500 V 3-fas, 50 p/s, upptransformeras i
likriktaretransformatorn till 16 000 V (eff.) 6-fas, som
efter likriktning och filtrering ger en
likströmsspäu-ning av 20 000 V. Ett förenklat kopplingsschema
för anläggningen återfinnes i fig. 12.
Anläggningen är uppdelad och monterad i tre
avdelningar (fig. 5 och 6), nämligen:
1. Växelströmssidan (till vänster i
likriktarrummet), omfattande likriktaretransformatorn med
ställverk och instrumentering samt tvenne mindre hjälp-
Fig. 16. Interiör av antennhuset.
