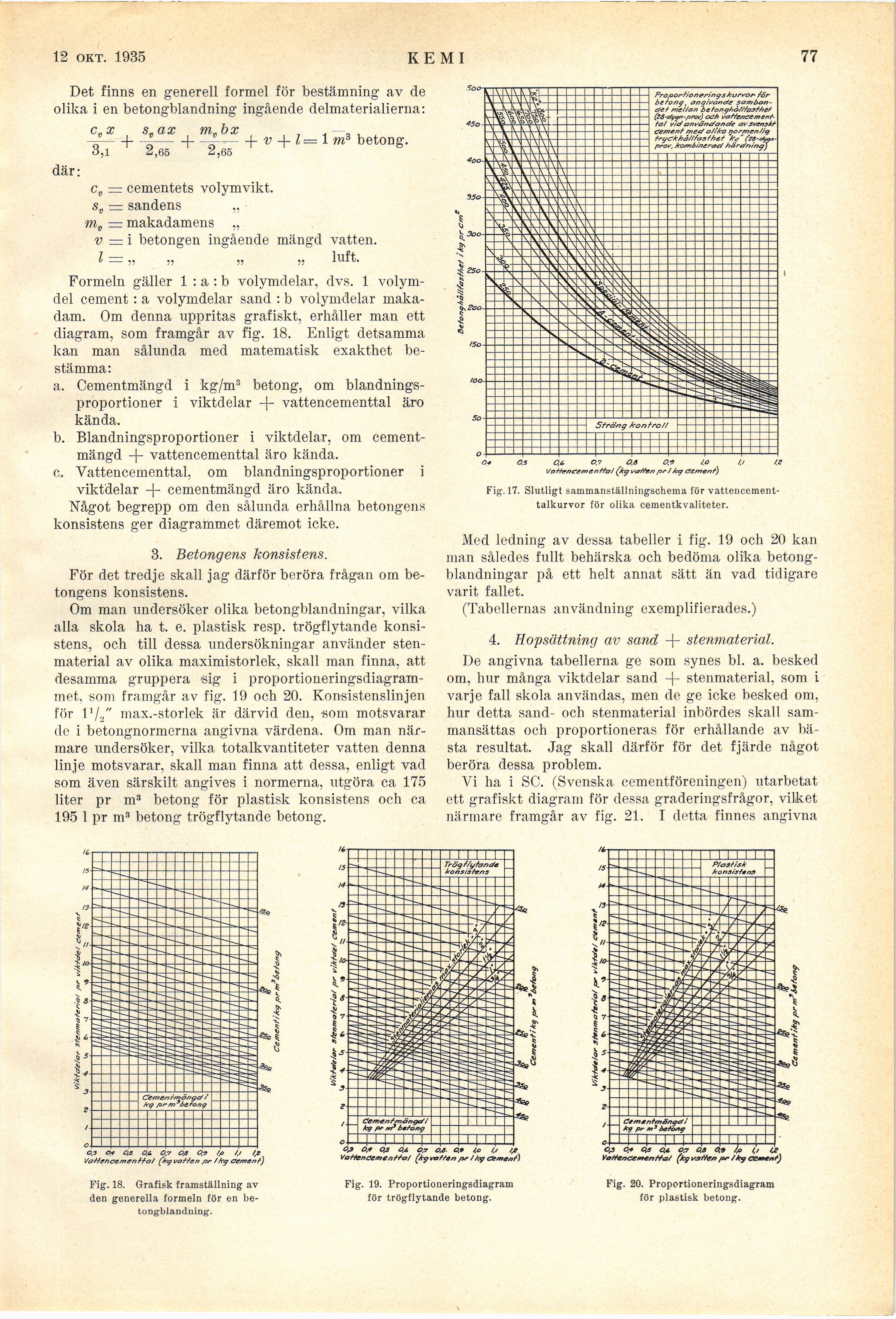

10 aug. 1935
KEMI
fis
Det finns en generell formel för bestämning av de
olika i en betongblandning ingående delmaterialierna:
C„. Qs Ch t]C b 3C _ , „ .
o + ~ + .; +v + l=tm* betong.
Ö,1 2,65 2,65
där:
c„ = cementets volymvikt.
s„ = sandens „
m„ = makadamens „
v = i betongen ingående mängd vatten.
I = „ „ „ „ luft.
Formeln gäller 1 : a : b volymdelar, dvs. 1
volymdel cement: a volymdelar sand : b volymdelar
makadam. Om denna uppritas grafiskt, erhåller man ett
diagram, som framgår av fig. 18. Enligt detsamma
kan man sålunda med matematisk exakthet
bestämma:
a. Cementmängd i kg/m3 betong, om
blandningsproportioner i viktdelar -f- vattencementtal äro
kända.
b. Blandningsproportioner i viktdelar, om
cement-mängd vattencementtal äro kända,
c. Vattencementtal, om blandningsproportioner i
viktdelar -j- cementmängd äro kända.
Något begrepp om den sålunda erhållna betongens
konsistens ger diagrammet däremot icke.
3. Betongens konsistens.
För det tredje skall jag därför beröra frågan om
betongens konsistens.
Om man undersöker olika betongblandningar, vilka
alla skola ha t. e. plastisk resp. trögflytande
konsistens, och till dessa undersökningar använder
stenmaterial av olika maximistorlek, skall man finna, att
desamma gruppera sig i
proportioneringsdiagram-rnet, som framgår av fig. 19 och 20. Konsistenslinjen
för 1V2" max.-storlek är därvid den, som motsvarar
de i betongnormerna angivna värdena, Om man
närmare undersöker, vilka totalkvantiteter vatten denna
linje motsvarar, skall man finna att dessa, enligt vad
som även särskilt angives i normerna, utgöra ca 175
liter pr m3 betong för plastisk konsistens och ca
195 1 pr m3 betong trögflytande betong.
Fig. 17. Slutligt sammanställningschema för
vattencement-talkurvor för olika cementkvaliteter.
Med ledning av dessa tabeller i fig. 19 och 20 kan
man således fullt behärska och bedöma olika
betongblandningar på ett helt annat sätt än vad tidigare
varit fallet.
(Tabellernas användning exemplifierades.)
4. Hopsättning av sand -f- stenmaterial.
De angivna tabellerna ge som synes bl. a. besked
om, hur många viktdelar sand -f- stenmaterial, som i
varje fall skola användas, men de ge icke besked om,
hur detta sand- och stenmaterial inbördes skall
sammansättas och proportioneras för erhållande av
bästa resultat. Jag skall därför för det fjärde något
beröra dessa problem.
Vi ha i SC. (Svenska cementföreningen) utarbetat
ett grafiskt diagram för dessa graderingsfrågor, vilket
närmare framgår av fig. 21. i detta finnes angivna
Fig. 18. Grafisk framställning av
den generella formeln för en
betongblandning.
Fig. 20. Proportioneringsdiagram
för plastisk betong.
0,3 O.S
VaWenee/nen //o/
o* O.S 0,(, O 7 o,8 0,9 /o l,i le
VoHeneemenffø! (Jrg fotfen pr / by cement)
P/aS/isk
konsistens
Fig. 19. Proportioneringsdiagram
för trögflytande betong.
