78
TEKNISK TIDSKRIFT
13 april 1935
5 6c-
r
i*
/ ■ mycke fi fm sönd \
A» sand
Z-medelgrov sanct
4-grov sand
Sn myakafi gro* sanej
Qn Ofi!
O.ot I Q/S | 0.29
rmrrm
0’ o’ o" q’ q
Om />* 4» àu U.tt &.CT
Tu/eb-► I 07 T fyt I <■*> | 1.4t I la.ts I 38*> serien

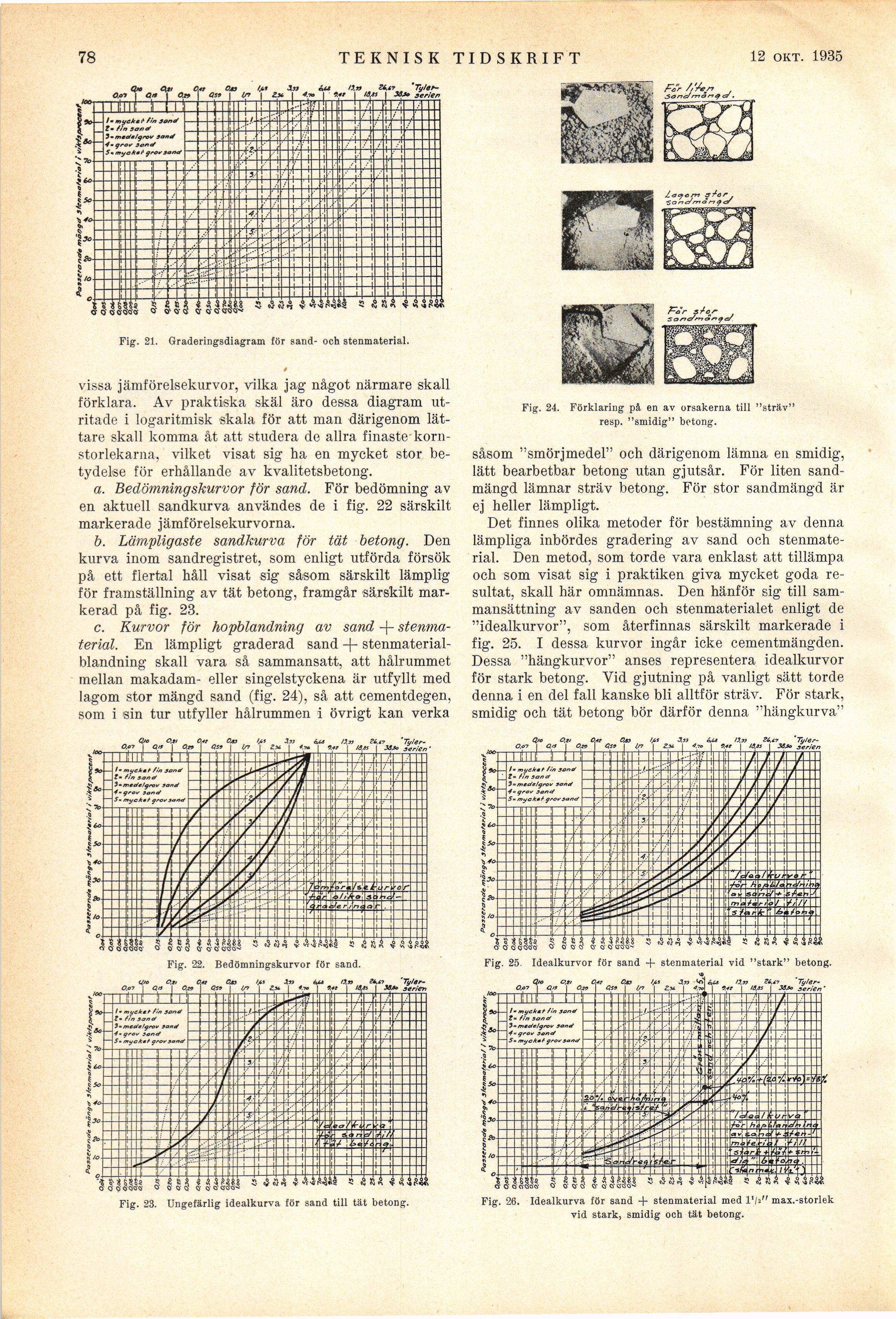

Fig. 21. Graderingsdiagram för sand- och stenmaterial.
å
vissa jämförelsekurvor, vilka jag något närmare skall
förklara. Av praktiska skäl äro dessa diagram
utritade i logaritmisk skala för att man därigenom
lättare skall komma åt att studera de allra finaste
korn-storlekarna, vilket visat sig ha en mycket stor
betydelse för erhållande av kvalitetsbetong.
a. Bedömningskurvor för sand. För bedömning av
en aktuell sandkurva användes de i fig. 22 särskilt
markerade jämförelsekurvorna.
b. Lämpligaste sandkurva för tät betong. Den
kurva inom sandregistret, som enligt utförda försök
på ett flertal håll visat sig såsom särskilt lämplig
för framställning av tät betong, framgår särskilt
markerad på fig. 23.
c. Kurvor för hopblandning av sand -j-
stenmaterial. En lämpligt graderad sand -f-
stenmaterial-blandning skall vara så sammansatt, att hålrummet
mellan makadam- eller singelstyckena är utfyllt med
lagom stor mängd sand (fig. 24), så att cementdegen,
som i sin tur utfyller hålrummen i övrigt kan verka
Fig. 24. Förklaring på en av orsakerna till "sträv"
resp. "smidig" betong.
såsom "smörjmedel" och därigenom lämna en smidig,
lätt bearbetbar betong utan gjutsår. För liten
sandmängd lämnar sträv betong. För stor sandmängd är
ej heller lämpligt.
Det finnes olika metoder för bestämning av denna
lämpliga inbördes gradering av sand och
stenmaterial. Den metod, som torde vara enklast att tillämpa
och som visat sig i praktiken giva mycket goda
resultat, skall här omnämnas. Den hänför sig till
sammansättning av sanden och stenmaterialet enligt de
"idealkurvor", som återfinnas särskilt markerade i
fig. 25. i dessa kurvor ingår icke cementmängden.
Dessa "hängkurvor" anses representera idealkurvor
för stark betong. Vid gjutning på vanligt sätt torde
denna i en del fall kanske bli alltför sträv. För stark,
smidig och tät betong bör därför denna "hängkurva"
Fig. 22. Bedömningskurvor för sand.
Fig. 23. Ungefärlig idealkurva för sand till tät betong.
Fig. 25. Idealkurvor för sand -1- stenmaterial vid "stark" betong.
Fig. 26. Idealkurva för sand + stenmaterial med 1 max.-storlek
vid stark, smidig och tät betong.
