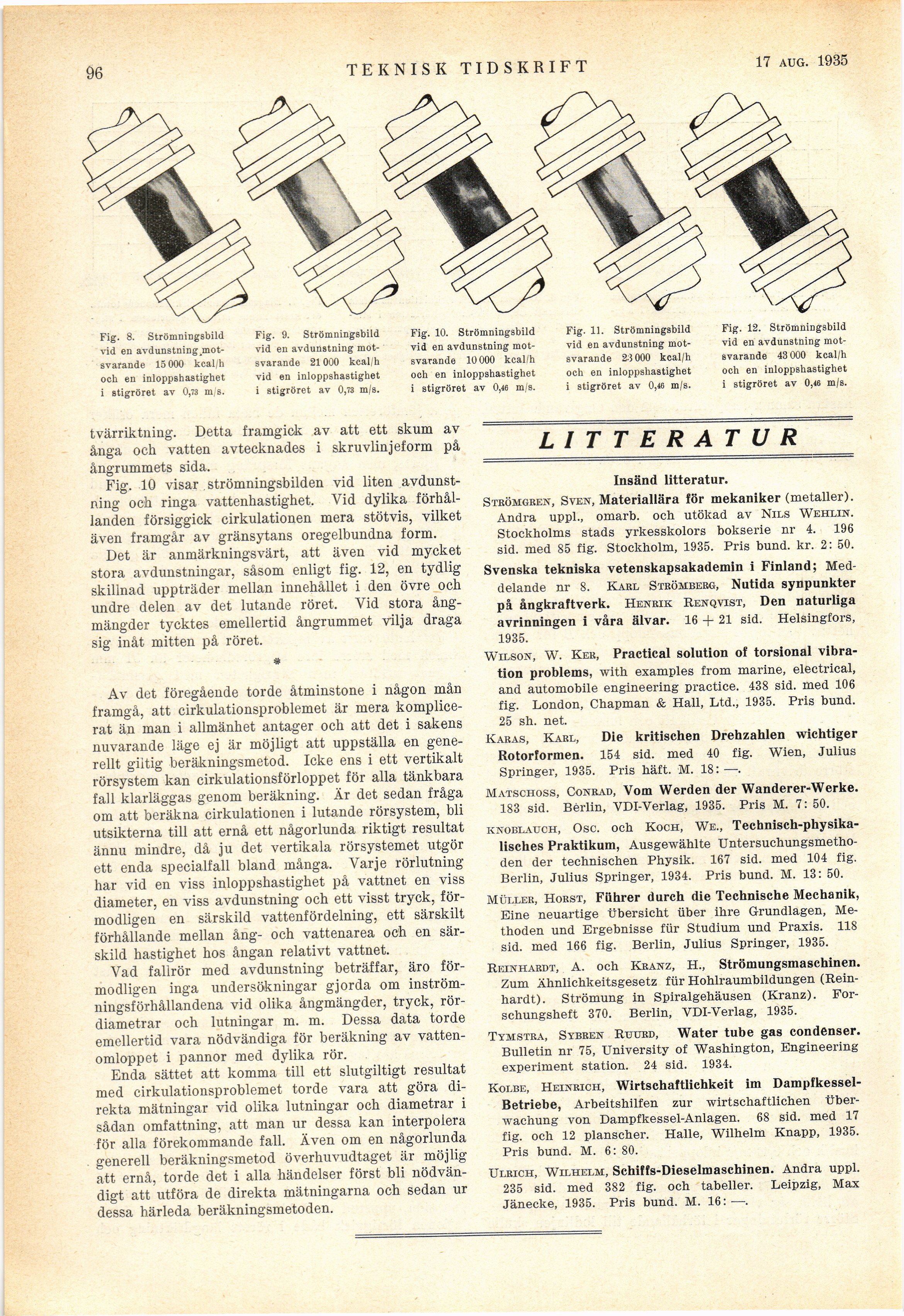

•96
TEKNISK TIDSKRIFT
20 april 1935
Fig. 8. Strömningsbild
vid en avdunstning
jnot-svarande 15 000 kcal/h
och en inloppshastighet
i stigröret av 0,73 m/s.
Fig. 9. Strömningsbild
vid en avdunstning
motsvarande 21000 kcal/h
vid en inloppshastighet
i stigröret av 0,ra m/s.
Fig. 10. Strömningsbild
vid en avdunstning
motsvarande 10000 kcal/h
och en inloppshastighet
i stigröret av 0,46 m/s.
Fig. 11. Strömningsbild
vid en avdunstning
motsvarande 2i 000 kcal/h
och en inloppshastighet
i stigröret av 0,46 m/s.
Fig. 12. Strömningsbild
vid en avdunstning
motsvarande 43 000 kcal/h
och en inloppshastighet
i stigröret av 0,46 m/s.
tvärriktning. Detta framgick av att ett skum av
ånga och vatten avtecknades i skruvlinjeform på
ångrummets sida.
Fig. 10 visar strömningsbilden vid liten
avdunstning och ringa vattenhastighet. Vid dylika
förhållanden försiggick cirkulationen mera stötvis, vilket
även framgår av gränsytans oregelbundna form.
Det är anmärkningsvärt, att även vid mycket
stora avdunstningar, såsom enligt fig. 12, en tydlig
skillnad uppträder mellan innehållet i den övre och
undre delen av det lutande röret. Vid stora
ång-mängder tycktes emellertid ångrummet vilja draga
sig inåt mitten på röret.
*
Av det föregående torde åtminstone i någon mån
framgå, att cirkulationsproblemet är mera
komplicerat än man i allmänhet antager och att det i sakens
nuvarande läge ej är möjligt att uppställa en
generellt giitig beräkningsmetod. leke ens i ett vertikalt
rörsystem kan cirkulationsförloppet för alla tänkbara
fall klarläggas genom beräkning. Är det sedan fråga
om att beräkna cirkulationen i lutande rörsystem, bli
utsikterna till att ernå ett någorlunda riktigt resultat
ännu mindre, då ju det vertikala rörsystemet utgör
ett enda specialfall bland många. Varje rörlutning
har vid en viss inloppshastighet på vattnet en viss
diameter, en viss avdunstning och ett visst tryck,
förmodligen en särskild vattenfördelning, ett särskilt
förhållande mellan ång- och vattenarea och en
särskild hastighet hos ångan relativt vattnet.
Vad falirör med avdunstning beträffar, äro
förmodligen inga undersökningar gjorda om
inströmningsförhållandena vid olika ångmängder, tryck,
rördiametrar och lutningar m. m. Dessa data torde
emellertid vara nödvändiga för beräkning av
vattenomloppet i pannor med dylika rör.
Enda sättet att komma till ett slutgiltigt resultat
med cirkulationsproblemet torde vara att göra
direkta mätningar vid olika lutningar och diametrar i
sådan omfattning, att man ur dessa kan interpolera
för alla förekommande fall. Även om en någorlunda
generell beräkningsmetod överhuvudtaget är möjlig
att ernå, torde det i alla händelser först bli
nödvändigt att utföra de direkta mätningarna och sedan ur
dessa härleda beräkningsmetoden.
LITTERATUR
Insänd litteratur.
Strömgren, Sven, Materiallära för mekaniker (metaller).
Andra uppl., omarb. och utökad av Nils Wehlin.
Stockholms stads yrkesskolors bokserie nr 4. 196
sid. med 85 fig. Stockholm, 1935. Pris bund. kr. 2: 50.
Svenska tekniska vetenskapsakademin i Finland;
Meddelande nr 8. Karl Strömberg, Nutida synpunkter
på ångkraftverk. Henrik Renqvist, Den naturliga
avrinningen i våra älvar. 16 + 21 sid. Helsingfors,
1935.
Wilson, W. Ker, Practical solution of torsional
vibration problems, with examples from marine, electrical,
and automobile engineering practice. 438 sid. med 106
fig. London, Chapman & Hall, Ltd., 1935. Pris bund.
25 sh. net.
Kakas, Karl, Die kritischen Drehzahlen wiehtiger
Rotorformen. 154 sid. med 40 fig. Wien, Julius
Springer, 1935. Pris häft. M. 18: —.
Matschoss, Conrad, Vom Werden der Wanderer-Werke.
183 sid. Berlin, VDI-Verlag, 1935. Pris M. 7: 50.
knoblauch, Osc. och Koch, We.,
Technisch-physika-lisches Praktikum, Ausgewählte
Untersuchungsmetho-den der technischen Physik. 167 sid. med 104 fig.
Berlin, Julius Springer, 1934. Pris bund. M. 13: 50.
Möller, Horst, Fiihrer durch die Technische Mechanik,
Eine neuartige übersicht über ihre Grundlagen,
Methoden und Ergebnisse für Studium und Praxis. 118
sid. med 166 fig. Berlin, Julius Springer, 1935.
Reinhardt, A. och Kranz, H., Strömungsmaschinen.
Zum Ähnlichkeitsgesetz für Hohlraumbildungen
(Reinhardt). Strömung in Spiralgehäusen (Kranz).
For-schungsheft 370. Berlin, VDI-Verlag, 1935.
Tymstra, Svuren Ruurd, Water tube gas condenser.
Bulletin nr 75, University of Washington, Engineering
experiment station. 24 sid. 1934.
Kolbe, Heinrich, Wirtschaftlichkeit im
Dampfkessel-Betriebe, Arbeitshilfen zur wirtschaftlichen
über-wachung von Dampfkessel-Anlagen. 68 sid. med 17
fig. och 12 planscher. Halle, Wilhelm Knapp, 1935.
Pris bund. M. 6: 80.
Ulrich, Wilhelm, Schiffs-Dieselmaschinen. Andra uppl.
235 sid. med 382 fig. och tabeller. Leipzig, Max
Jänecke, 1935. Pris bund. M. 16:—.
