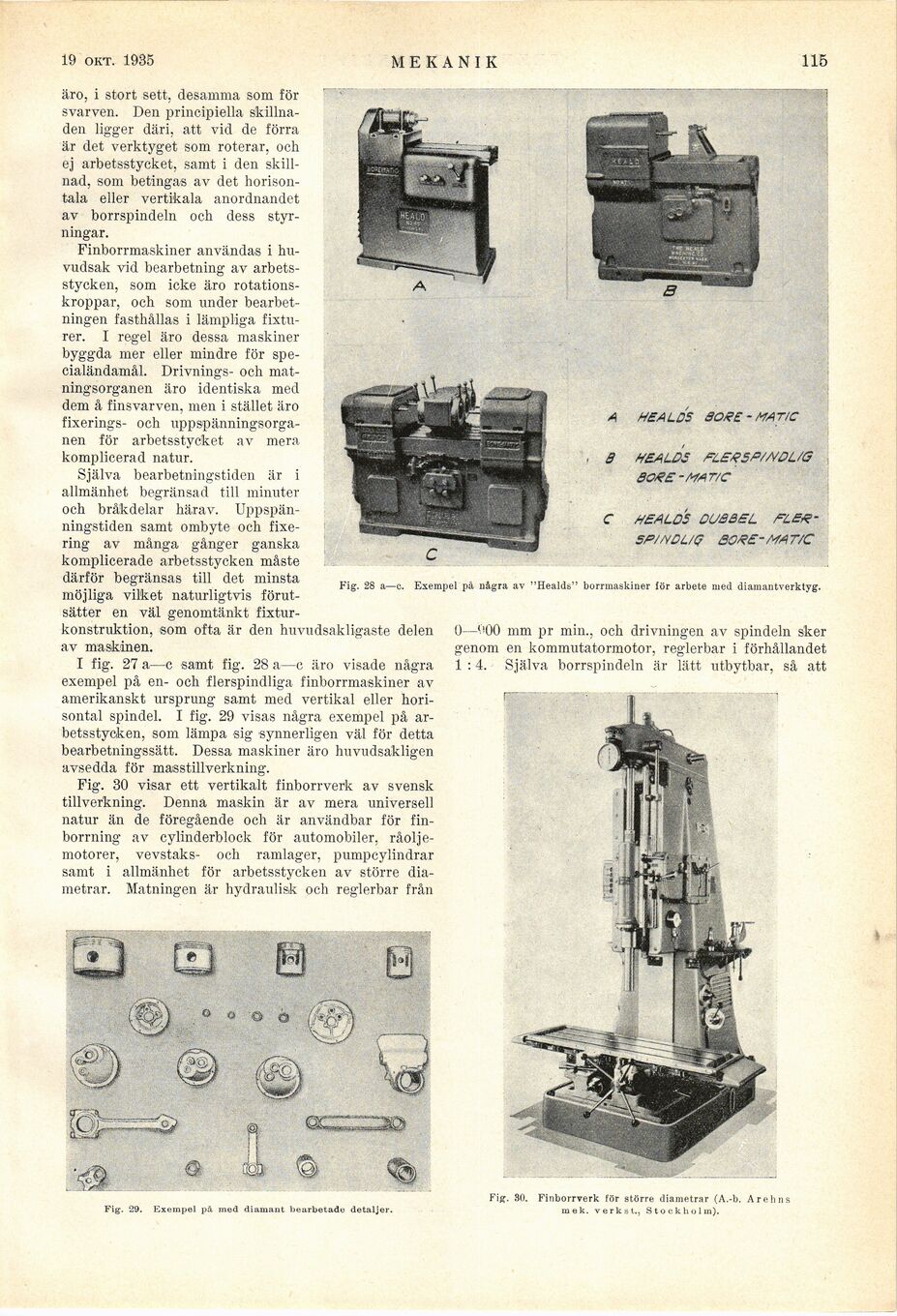

21 sept. 1935
MEKANIK
115
äro, i stort sett, desamma som för
svarven. Den principiella
skillnaden ligger däri, att vid de förra
är det verktyget som roterar, och
ej arbetsstycket, samt i den
skillnad, som betingas av det
horisontala eller vertikala anordnandet
av borrspindeln och dess
styrningar.
Finborrmaskiner användas i
huvudsak vid bearbetning av
arbetsstycken, som icke äro
rotations-kroppar, och som under
bearbetningen fasthållas i lämpliga
fixtu-rer. I regel äro dessa maskiner
byggda mer eller mindre för
specialändamål. Drivnings- och
matningsorganen äro identiska med
dem å finsvarven, men i stället äro
fixerings- och
uppspänningsorga-nen för arbetsstycket av mera
komplicerad natur.
Själva bearbetningstiden är i
allmänhet begränsad till minuter
och bråkdelar härav.
Uppspän-ningstiden samt ombyte och
fixering av många gånger ganska
komplicerade arbetsstycken måste
därför begränsas till det minsta
möjliga vilket naturligtvis
förutsätter en väl genomtänkt
fixtur-konstruktion, som ofta är den huvudsakligaste delen
av maskinen.
I fig. 27 a—c samt fig. 28 a—c äro visade några
exempel på en- och flerspindliga finborrmaskiner av
amerikanskt ursprung samt med vertikal eller
horisontal spindel. I fig. 29 visas några exempel på
arbetsstycken, som lämpa sig synnerligen väl för detta
bearbetningssätt. Dessa maskiner äro huvudsakligen
avsedda för masstillverkning.
Fig. 30 visar ett vertikalt finborrverk av svensk
tillverkning. Denna maskin är av mera universell
natur än de föregående och är användbar för
finborrning av cylinderblock för automobiler,
råoljemotorer, vevstaks- och ramlager, pumpcylindrar
samt i allmänhet för arbetsstycken av större
diametrar. Matningen är hydraulisk och reglerbar från
A HEALDS 30%£ - MAT/C
9 HEALDS FL£$5P/MDL/G
BOGE-MAT/C
C HEALDS OUSBSL
SP/NDUQ 8Q$E- MAT/C
Fig. 28 a—c. Exempel på några av "Healds" borrmaskiner för arbete med diamantverktyg.
0—(!00 mm pr min., och drivningen av spindeln sker
genom en kommutatormotor, reglerbar i förhållandet
1:4. Själva borr spindeln är lätt utbytbar, så att
Fig. 30. Finborrverk för större diametrar (A.-b. A rehns
mek. verk st., Stockholm).
Fig. 29. Exempel på med diamant bearbetade detaljer.
