116
TEKNISK TIDSKRIFT
19 okt. 1935
WU/r
r7777/

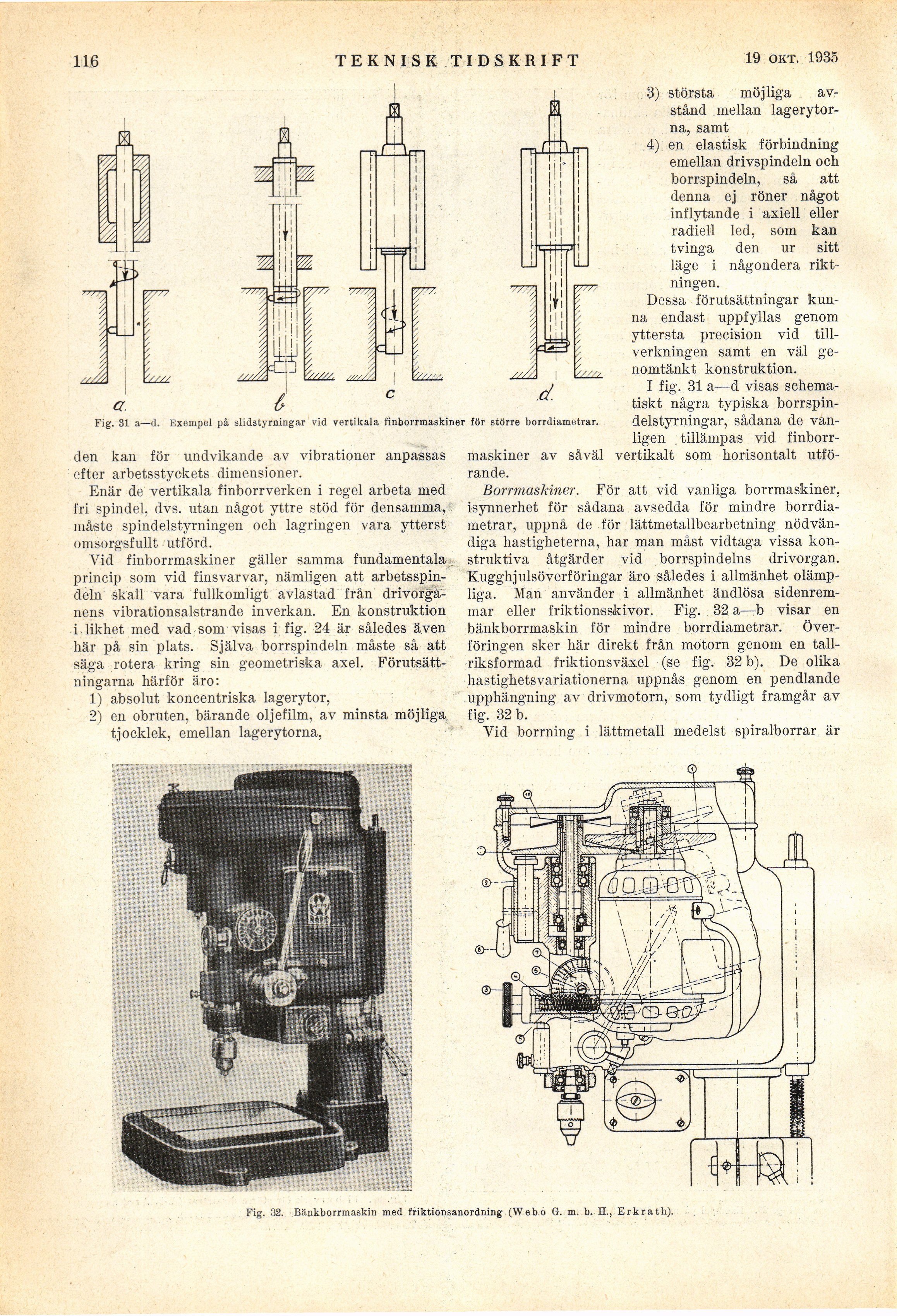

Fig. 31 a—d. Exempel på slidstyrningar vid vertikala finborrmaskiner för större borrdiametrar.
den kan för undvikande av vibrationer anpassas
efter arbetsstyckets dimensioner.
Enär de vertikala finborrverken i regel arbeta med
fri spindel, dvs. utan något yttre stöd för densamma,
måste spindelstyrningen och lagringen vara ytterst
omsorgsfullt utförd.
Vid finborrmaskiner gäller samma fundamentala
princip som vid finsvarvar, nämligen att
arbetsspin-deln skall vara fullkomligt avlastad från
drivorganens vibrationsalstrande inverkan. En konstruktion
i likhet med vad som visas i fig. 24 är således även
här på sin plats. Själva borrspindeln måste så att
säga rotera kring sin geometriska axel.
Förutsättningarna härför äro:
1) absolut koncentriska lagerytor,
2) en obruten, bärande oljefilm, av minsta möjliga
tjocklek, emellan lagerytorna,
3) största möjliga
avstånd mellan
lagerytorna, samt
4) en elastisk förbindning
emellan drivspindeln och
borrspindeln, så att
denna ej röner något
inflytande i axiell eller
radiell led, som kan
tvinga den ur sitt
läge i någondera
riktningen.
Dessa förutsättningar
kunna endast uppfyllas genom
yttersta precision vid
tillverkningen samt en väl
genomtänkt konstruktion.
I fig. 31 a—d visas
schematiskt några typiska
borrspin-delstyrningar, sådana de
vanligen tillämpas vid
finborrmaskiner av såväl vertikalt som horisontalt
utförande.
Borrmaskiner. För att vid vanliga borrmaskiner,
isynnerhet för sådana avsedda för mindre
borrdia-metrar, uppnå de för lättmetallbearbetning
nödvändiga hastigheterna, har man måst vidtaga vissa
konstruktiva åtgärder vid borrspindelns drivorgan.
Kugghjulsöverföringar äro således i allmänhet
olämpliga. Man använder i allmänhet ändlösa
sidenremmar eller friktionsskivor. Fig. 32 a—b visar en
bänkborrmaskin för mindre borrdiametrar.
Överföringen sker här direkt från motorn genom en
tall-riksformad friktionsväxel (se fig. 32 b). De olika
hastighetsvariationerna uppnås genom en pendlande
upphängning av drivmotorn, som tydligt framgår av
fig. 32 b.
Yid borrning i lättmetall medelst spiralborrar är
/
/////
Fig. 32. Bänkborrmaskin med friktionsanordning (Webo G. m. b. H., Erkrath).
