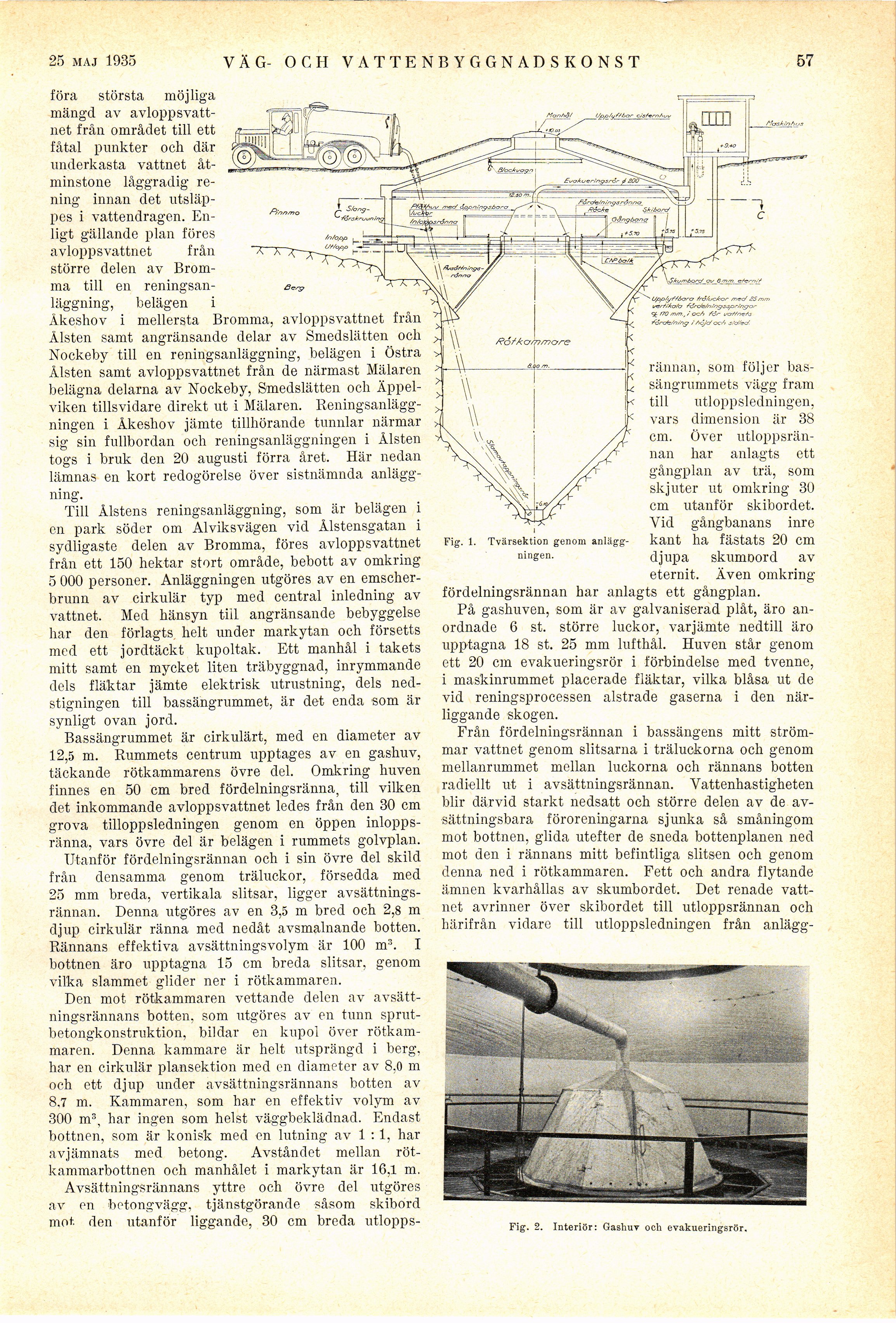

26 jan. 1935

VÄG- OCH VATTENBYGGNADSKONST

57

föra största möjliga
mängd av
avloppsvattnet från området till ett
fåtal punkter och där
underkasta vattnet
åtminstone låggradig
rening innan det
utsläppes i vattendragen.
Enligt gällande plan föres
avloppsvattnet från
större delen av
Bromma till en
reningsanläggning, belägen i
Åkeshov i mellersta Bromma, avloppsvattnet från
Ålsten samt angränsande delar av Smedslätten och
Nockeby till en reningsanläggning, belägen i Östra
Ålsten samt avloppsvattnet från de närmast Mälaren
belägna delarna av Nockeby, Smedslätten och
Äppelviken tillsvidare direkt ut i Mälaren.
Reningsanläggningen i Åkeshov jämte tillhörande tunnlar närmar
sig sin fullbordan och reningsanläggningen i Ålsten
togs i bruk den 20 augusti förra året. Här nedan
lämnas en kort redogörelse över sistnämnda
anläggning.

Till Ålstens reningsanläggning, som är belägen i
en park söder om Alviksvägen vid Ålstensgatan i
sydligaste delen av Bromma, föres avloppsvattnet
från ett 150 hektar stort område, bebott av omkring
5 000 personer. Anläggningen utgöres av en
emscher-brunn av cirkulär typ med central inledning av
vattnet. Med hänsyn till angränsande bebyggelse
har den förlagts, helt under markytan och försetts
med ett jordtäckt kupoltak. Ett manhål i takets
mitt samt en mycket liten träbyggnad, inrymmande
dels fläktar jämte elektrisk utrustning, dels
ned-stigningen till bassängrummet, är det enda som är
synligt ovan jord.

Bassängrummet är cirkulärt, med en diameter av
12,5 m. Rummets centrum upptages av en gashuv,
täckande rötkammarens övre del. Omkring huven
finnes en 50 cm bred fördelningsränna, till vilken
det inkommande avloppsvattnet ledes från den 30 cm
grova tilloppsledningen genom en öppen
inlopps-ränna, vars övre del är belägen i rummets golvplan.

Utanför fördelningsrännan och i sin övre del skild
från densamma genom träluckor, försedda med
25 mm breda, vertikala slitsar, ligger
avsättningsrännan. Denna utgöres av en 3,5 m bred och 2,8 m
djup cirkulär ränna med nedåt avsmalnande botten.
Rännans effektiva avsättningsvolym är 100 m3. I
bottnen äro upptagna 15 cm breda slitsar, genom
vilka slammet glider ner i rötkammaren.

Den mot rötkammaren vettande delen av
avsättningsrännans botten, som utgöres av en tunn
sprut-betongkonstruktion, bildar en kupol över
rötkammaren. Denna kammare är helt utsprängd i berg,
har en cirkulär plansektion med en diameter av 8.0 m
och ett djup under avsättningsrännans botten av
8.7 m. Kammaren, som har en effektiv volym av
300 m3, har ingen som helst väggbeklädnad. Endast
bottnen, som är konisk med en lutning av 1:1, har
avjämnats med betong. Avståndet mellan
röt-kammarbottnen och manhålet i markytan är 16,1 m.

Avsättningsrännans yttre och övre del utgöres
av en betongvägg, tjänstgörande såsom skibord
mot- den utanför liggande, 30 cm breda utlopps-

/ Aöje/ oc/i

Fig. 1. Tvärsektion genom
anläggningen.

rännan, som följer
bassängrummets vägg fram
till utloppsledningen,
vars dimension är 38
cm. Över utlopp
srän-nan har anlagts ett
gångplan av trä, som
skjuter ut omkring 30
cm utanför skibordet.
Vid gångbanans inre
kant ha fästats 20 cm
djupa skumDord av
eternit. Även omkring
fördelningsrännan har anlagts ett gångplan.

På gashuven, som är av galvaniserad plåt, äro
anordnade 6 st. större luckor, varjämte nedtill äro
upptagna 18 st. 25 mm lufthål. Huven står genom
ett 20 cm evakueringsrör i förbindelse med tvenne,
i maskinrummet placerade fläktar, vilka blåsa ut de
vid reningsprocessen alstrade gaserna i den
närliggande skogen.

Från fördelningsrännan i bassängens mitt
strömmar vattnet genom slitsarna i träluckorna och genom
mellanrummet mellan luckorna och rännans botten
radiellt ut i avsättningsrännan. Vattenhastigheten
blir därvid starkt nedsatt och större delen av de
avsättningsbara föroreningarna sjunka så småningom
mot bottnen, glida utefter de sneda bottenplanen ned
mot den i rännans mitt befintliga slitsen och genom
denna ned i rötkammaren. Fett och andra flytande
ämnen kvarhållas av skumbordet. Det renade
vattnet avrinner över skibordet till utloppsrännan och
härifrån vidare till utloppsledningen från anlägg-

Fig. 2. Interiör: Gashuv och evakueringsrör.
