92
-teknisk tidskrift
27 april 1935

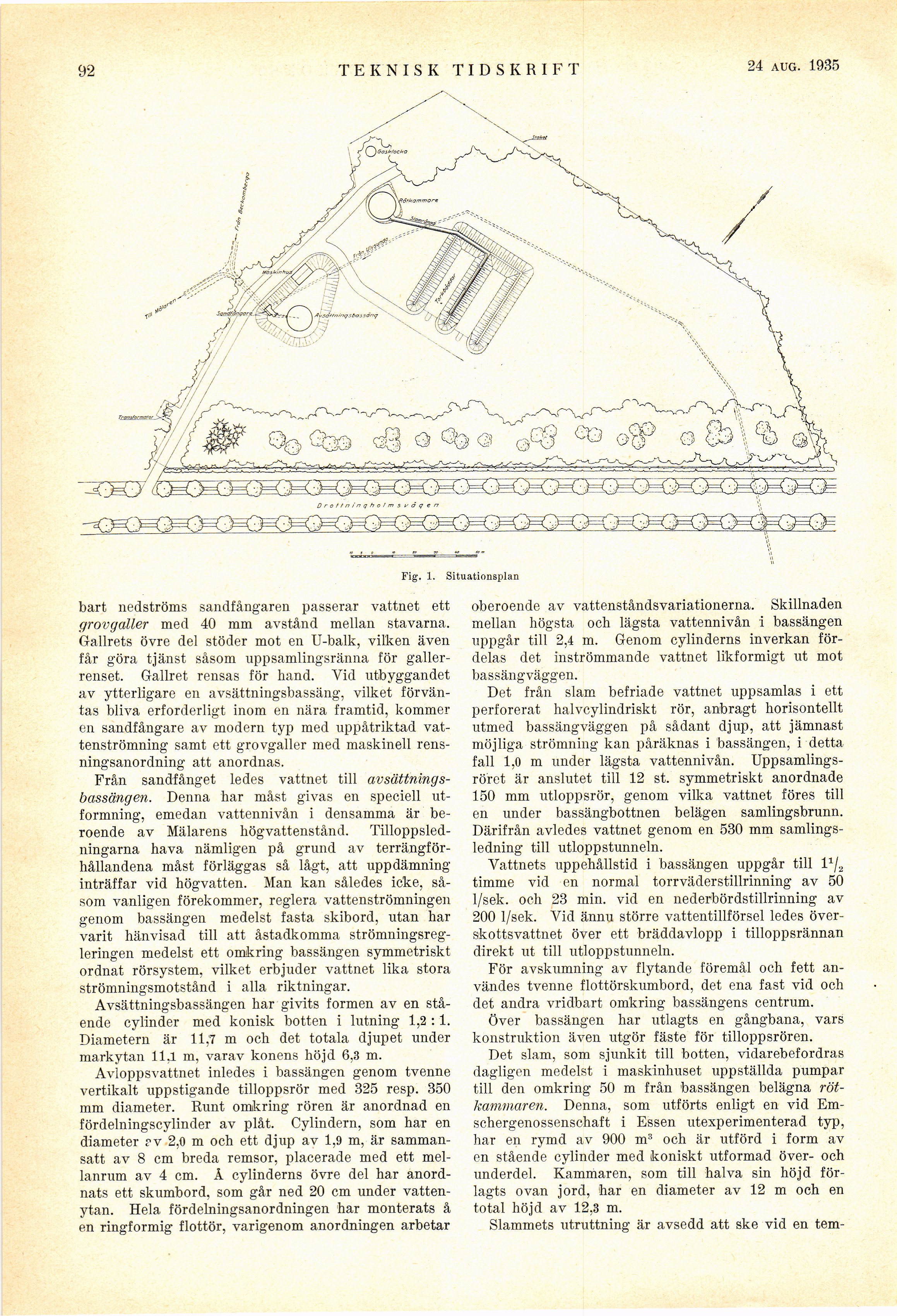

Fig. 1. Situationsplan
bart nedströms sandfångaren passerar vattnet ett
grovgaller med 40 mm avstånd mellan stavarna.
Gallrets övre del stöder mot en U-balk, vilken även
får göra tjänst såsom uppsamlingsränna för
gallerrenset. Gallret rensas för hand. Vid utbyggandet
av ytterligare en avsättningsbassäng, vilket
förväntas bliva erforderligt inom en nära framtid, kommer
en sandfångare av modern typ med uppåtriktad
vattenströmning samt ett grovgaller med maskinell
rensningsanordning att anordnas.
Från sandfånget ledes vattnet till
avsättnings-bassången. Denna har måst givas en speciell
utformning, emedan vattennivån i densamma är
beroende av Mälarens högvattenstånd.
Tilloppsledningarna hava nämligen på grund av
terrängförhållandena måst förläggas så lågt, att uppdämning
inträffar vid högvatten. Man kan således icke,
såsom vanligen förekommer, reglera vattenströmningen
genom bassängen medelst fasta skibord, utan har
varit hänvisad till att åstadkomma
strömningsregleringen medelst ett omkring bassängen symmetriskt
ordnat rörsystem, vilket erbjuder vattnet lika stora
strömningsmotstånd i alla riktningar.
Avsättningsbassängen har givits formen av en
stående cylinder med konisk botten i lutning 1,2 :1.
Diametern är 11,7 m och det totala djupet under
markytan 11,1 m, varav könens höjd 6,3 m.
Avloppsvattnet inledes i bassängen genom tvenne
vertikalt uppstigande tilloppsrör med 325 resp. 350
mm diameter. Runt omkring rören är anordnad en
fördelningscylinder av plåt. Cylindern, som har en
diameter ?v 2,0 m och ett djup av 1,9 m, är
sammansatt av 8 cm breda remsor, placerade med ett
mellanrum av 4 cm. Å cylinderns övre del har
anordnats ett skumbord, som går ned 20 cm under
vattenytan. Hela fördelningsanordningen har monterats å
en ringformig flottör, varigenom anordningen arbetar
oberoende av vattenståndsvariationerna. Skillnaden
mellan högsta och lägsta vattennivån i bassängen
uppgår till 2,4 m. Genom cylinderns inverkan
fördelas det inströmmande vattnet likformigt ut mot
bassängväggen.
Det från siam befriade vattnet uppsamlas i ett
perforerat halvcylindriskt rör, anbragt horisontellt
utmed bassängväggen på sådant djup, att jämnast
möjliga strömning kan påräknas i bassängen, i detta
fall 1,0 m under lägsta vattennivån.
Uppsamlingsröret är anslutet till 12 st. symmetriskt anordnade
150 mm utloppsrör, genom vilka vattnet föres till
en under bassängbottnen belägen samlingsbrunn.
Därifrån avledes vattnet genom en 530 mm
samlingsledning till utloppstunneln.
Vattnets uppehållstid i bassängen uppgår till l1/,,
timme vid en normal torrväderstillrinning av 50
1/sek. och 23 min. vid en nederbördstillrinning av
200 1/sek. Vid ännu större vattentillförsel ledes
överskottsvattnet över ett bräddavlopp i tilloppsrännan
direkt ut till utloppstunneln.
För avskumning av flytande föremål och fett
användes tvenne flottörskumbord, det ena fast vid och
det andra vridbart omkring bassängens centrum.
Över bassängen har utlagts en gångbana, vars
konstruktion även utgör fäste för tilloppsrören.
Det siam, som sjunkit till botten, vidarebefordras
dagligen medelst i maskinhuset uppställda pumpar
till den omkring 50 m från bassängen belägna
röt-kammaren. Denna, som utförts enligt en vid
Em-schergenossenschaft i Essen utexperimenterad typ,
har en rymd av 900 m3 och är utförd i form av
en stående cylinder med koniskt utformad över- och
underdel. Kammaren, som till halva sin höjd
förlagts ovan jord, har en diameter av 12 m och en
total höjd av 12,3 m.
Slammets utruttning är avsedd att ske vid en tem-
