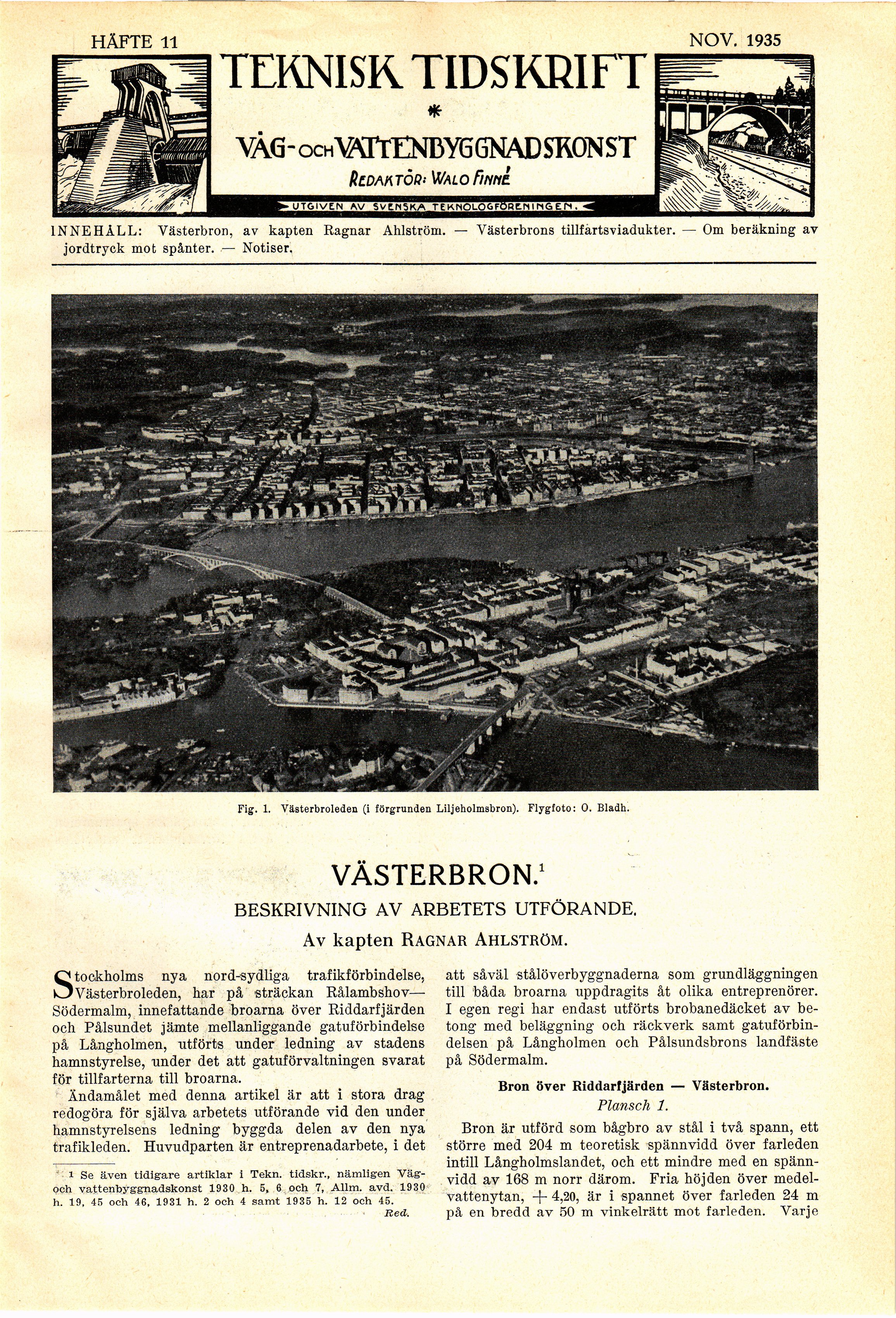

Fig. 1, Västerbroleden (i förgrunden Liljeholmsbron). Flygfoto: O. Bladh.
HÄFTE 11
TEKNISK TIDSKRIFT
febr. 1935
VAG - och WtTlNDYG GNAD SKON ST
RcdaktöQ’ Walo Fi ml
INNEHÅLL: Västerbron, av kapten Ragnar Ahlström,
jordtryck mot spånter. — Notiser.
UTGIVEN AV SVCH5KA TEKNOLOG ’
Yästerbrons tillfartsviadukter. — Om beräkning av
VÄSTERBRON.1
BESKRIVNING AV ARBETETS UTFÖRANDE.
Av kapten Ragnar Ahlström.
Stockholms nya nord-sydliga trafikförbindelse,
Västerbroleden, har på sträckan Rålambshov—
Södermalm, innefattande broarna över Riddarfjärden
och Pålsundet jämte mellanliggande gatuförbindelse
på Långholmen, utförts under ledning av stadens
hamnstyrelse, under det att gatuförvaltningen svarat
för tillfarterna till broarna.
Ändamålet med denna artikel är att i stora drag
redogöra för själva arbetets utförande vid den under
hamnstyrelsens ledning byggda delen av den nya
trafikleden. Huvudparten är entreprenadarbete, i det
i Se även tidigare artiklar i Tekn. tidskr., nämligen
Väg-och vattenbyggriadskonst 1930 h. 5, 6 och 7, Allm. avd. 1930
h. 19, 45 och 46, 1931 h. 2 och 4 samt 1935 h. 12 och 45.
Red,.
att såväl stålöverbyggnaderna som grundläggningen
till båda broarna uppdragits åt olika entreprenörer.
i egen regi har endast utförts brobanedäcket av
betong med beläggning och räckverk samt
gatuförbin-delsen på Långholmen och Pålsundsbrons landfäste
på Södermalm.
Bron över Riddarfjärden — Västerbron.
Plansch 1.
Bron är utförd som bågbro av stål i två spann, ett
större med 204 m teoretisk spännvidd över farleden
intill Långholmslandet, och ett mindre med en
spännvidd av 168 m norr därom. Fria höjden över
medel-vattenytan, + 4,20, är i spännet över farleden 24 m
på en bredd av 50 m vinkelrätt mot farleden. Varje
