Teknisk Ti dskrift

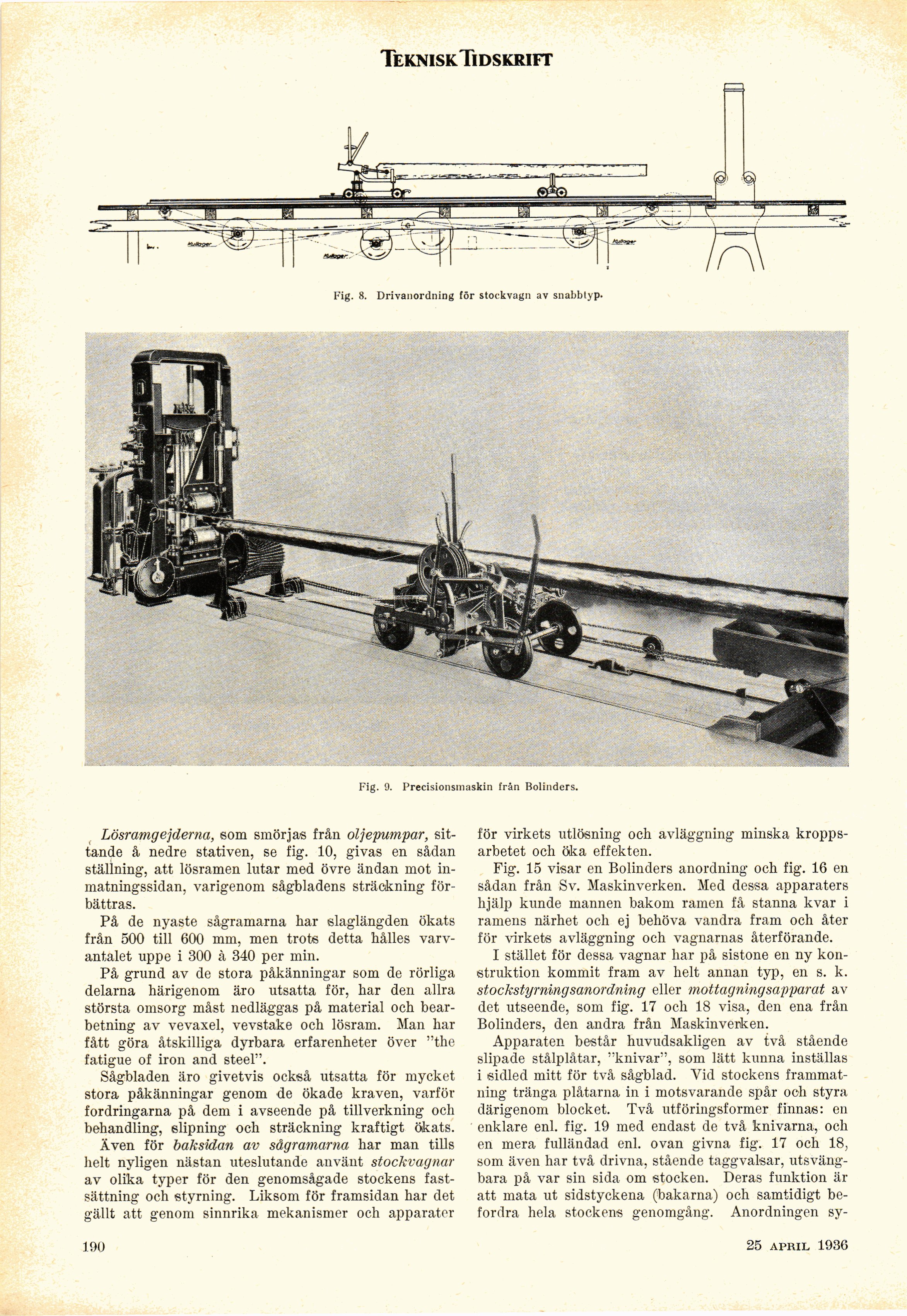

Fig. 8. Drivanordning tör stockvagn av snabbtyp.
Fig. 9. Precisionsmaskin från Bolinders.
Lösramgejderna, som smörjas från oljepumpar,
sittande å nedre stativen, se fig. 10, givas en sådan
ställning, att lösramen lutar med övre ändan mot
inmatningssidan, varigenom sågbladens sträckning
förbättras.
På de nyaste sågramarna har slaglängden ökats
från 500 till 600 mm, men trots detta hålles
varvantalet uppe i 300 à 340 per min.
På grund av de stora påkänningar som de rörliga
delarna härigenom äro utsatta för, har den allra
största omsorg måst nedläggas på material och
bearbetning av vevaxel, vevstake och lösram. Man har
fått göra åtskilliga dyrbara erfarenheter över "the
fatigue of iron and steel".
Sågbladen äro givetvis också utsatta för mycket
stora påkänningar genom de ökade kraven, varför
fordringarna på dem i avseende på tillverkning och
behandling, slipning och sträckning kraftigt ökats.
Även för baksidan av sågramarna har man tills
helt nyligen nästan uteslutande använt stockvagnar
av olika typer för den genomsågade stockens
fastsättning och styrning. Liksom för framsidan har det
gällt att genom sinnrika mekanismer och apparater
för virkets utlösning och avläggning minska
kroppsarbetet och öka effekten.
Fig. 15 visar en Bolinders anordning och fig. 16 en
sådan från Sv. Maskinverken. Med dessa apparaters
hjälp kunde mannen bakom ramen få stanna kvar i
ramens närhet och ej behöva vandra fram och åter
för virkets avläggning och vagnarnas återförande.
I stället för dessa vagnar har på sistone en ny
konstruktion kommit fram av helt annan typ, en s. k.
stockstyrning sanordning eller mottagningsapparat av
det utseende, som fig. 17 och 18 visa, den ena från
Bolinders, den andra från Maskinvenken.
Apparaten består huvudsakligen av två stående
slipade stålplåtar, "knivar", som lätt kunna inställas
i sidled mitt för två sågblad. Vid stockens
frammatning tränga plåtarna in i motsvarande spår och styra
därigenom blocket. Två utföringsformer finnas: en
enklare enl. fig. 19 med endast de två knivarna, och
en mera fulländad enl. ovan givna fig. 17 och 18,
som även har två drivna, stående taggvalsar,
utsväng-bara på var sin sida om stocken. Deras funktion är
att mata ut sidstyckena (bakarna) och samtidigt
befordra hela stockens genomgång. Anordningen sy-
190
25 april 1936 190
