Teknisk Ti dskrift

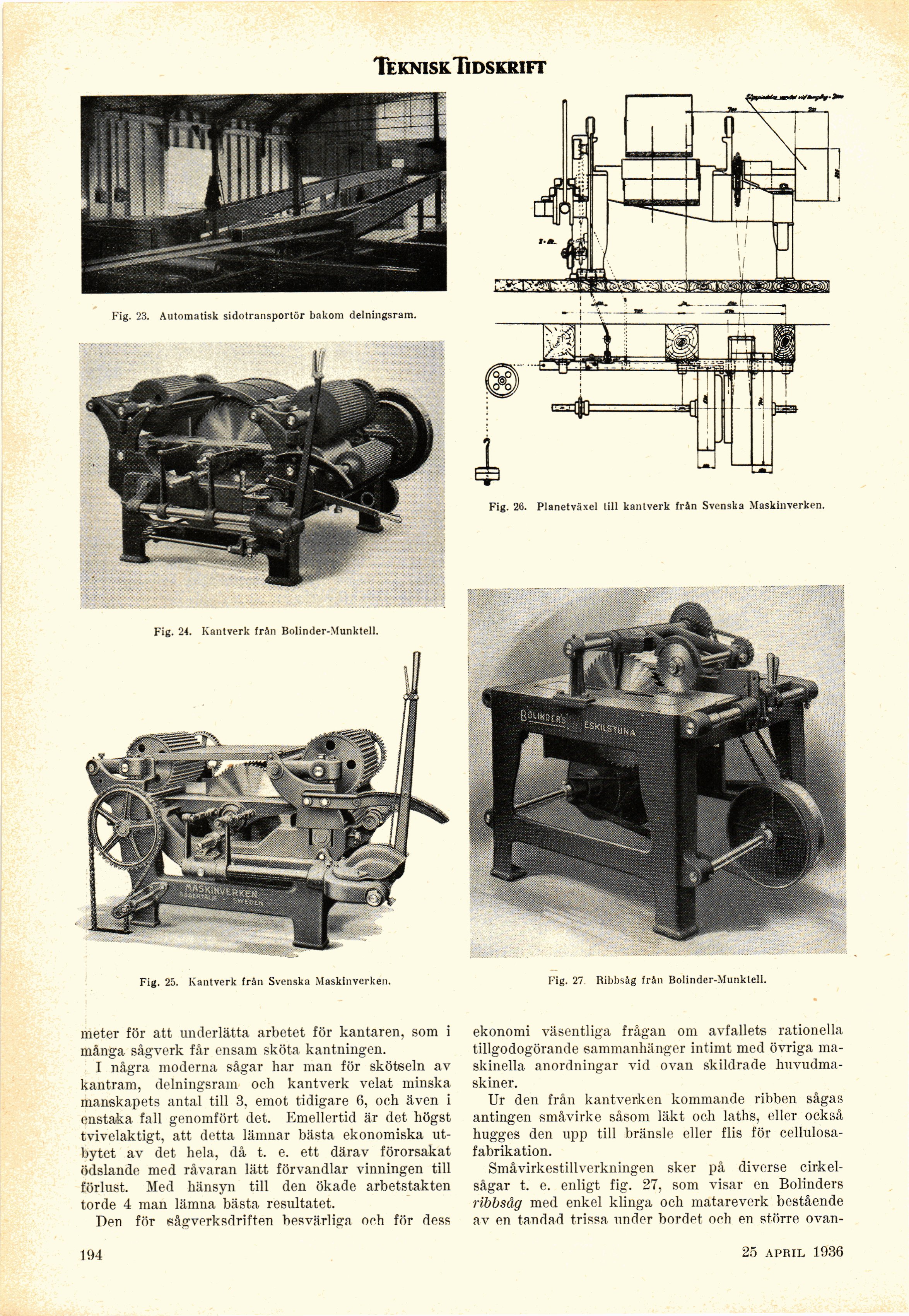

Fig. 23. Automatisk sidotransportör bakom delningsram.
Fig. 26. Planetväxel till kantverk från Svenska Maskinverken.
Fig. 24. Kantverk från Bolinder-Munktell.
Fig. 25. Kantverk från Svenska .Maskinverken.
Fig. 27 Ribbsåg från Bolinder-Munktell.
meter för att underlätta arbetet för kantaren, som i
många sågverk får ensam sköta kantningen.
I några moderna sågar har man för skötseln av
kantram, delningsram och kantverk velat minska
manskapets antal till 3, emot tidigare 6, och även i
enstaka fall genomfört det. Emellertid är det högst
tvivelaktigt, att detta lämnar bästa ekonomiska
utbytet av det hela, då t. e. ett därav förorsakat
ödslande med råvaran lätt förvandlar vinningen till
förlust. Med hänsyn till den ökade arbetstakten
torde 4 man lämna bästa resultatet.
Den för sågverksdriften besvärliga och för dess
ekonomi väsentliga frågan om avfallets rationella
tillgodogörande sammanhänger intimt med övriga
maskinella anordningar vid ovan skildrade
huvudmaskiner.
Ur den från kantverken kommande ribben sågas
antingen småvirke såsom läkt och laths, eller också
hugges den upp till bränsle eller flis för
cellulosafabrikation.
Småvirkestillverkningen sker på diverse
cirkelsågar t. e. enligt fig. 27, som visar en Bolinders
ribbsåg med enkel klinga och matareverk bestående
av en tandad trissa under bordet och en större ovan-
194
25 april 1936 194
