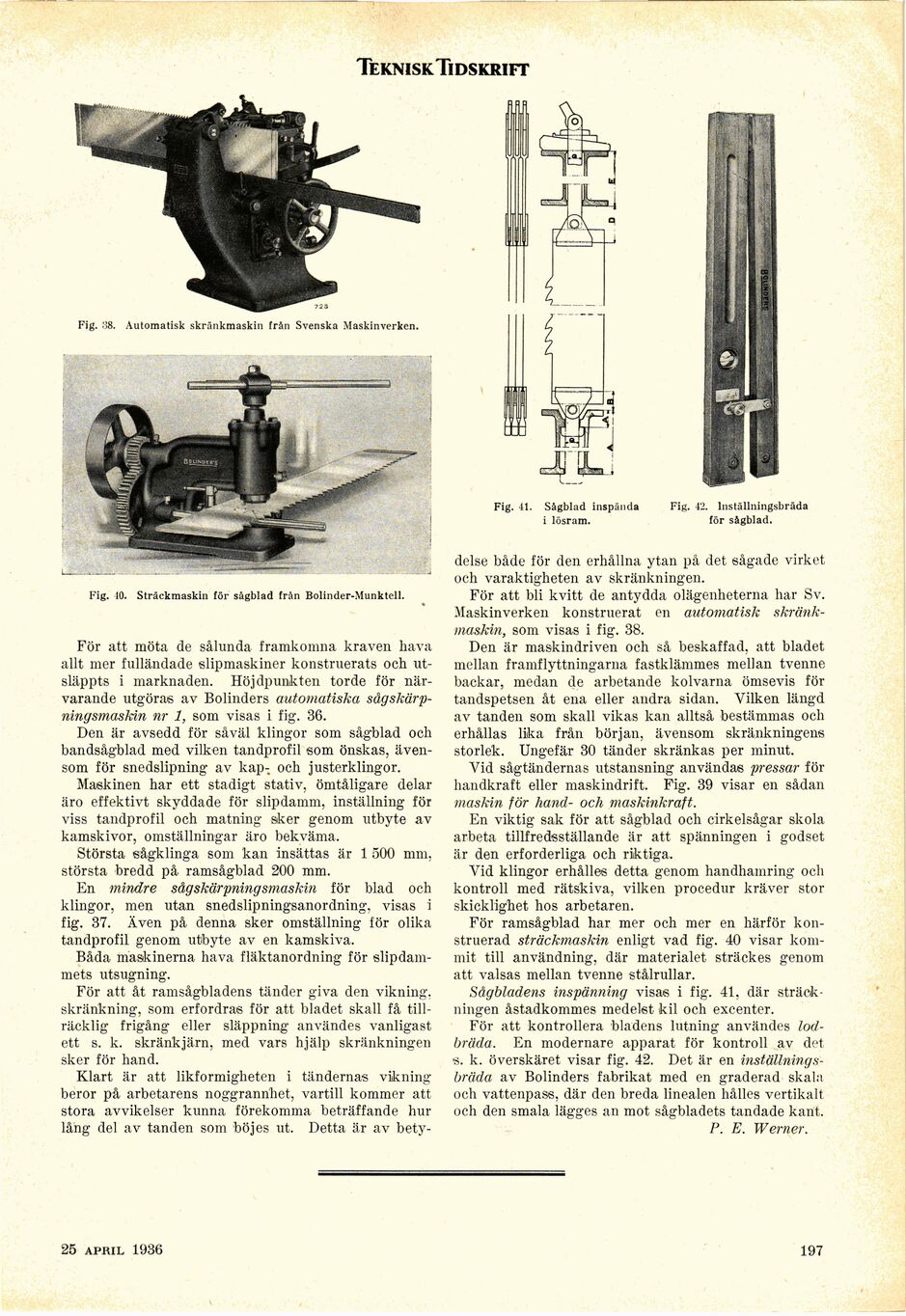

Teknisk Ti dskrift
Fig. 08. Automatisk skränkmaskin från Svenska Maskinverken.
Fig. 41. Sågblad inspända
i lösram.
Fig. 42. Inställningsbräda
för sågblad.
Fig. 10. Sträckmaskin tör sågblad från Bolinder-Munktell.
För att möta de sålunda framkomna kraven hava
allt mer fulländade slipmaskiner konstruerats och
utsläppts i marknaden. Höjdpunkten torde för
närvarande utgöras av Bolinders automatiska
sågskärp-ningsmaskin nr 1, som visas i fig. 36.
Den är avsedd för såväl klingor som sågblad och
bandsågblad med vilken tandprofil som önskas,
ävensom för snedslipning av kap- och justerklingor.
Maskinen har ett stadigt stativ, ömtåligare delar
äro effektivt skyddade för slipdamm, inställning för
viss tandprofil och matning sker genom utbyte av
kamskivor, omställningar äro bekväma.
Största sågklinga som kan insättas är 1 500 mm,
största bredd på ramsågblad 200 mm.
En mindre såg skärpningsmaskin för blad och
klingor, men utan snedslipningsanordning, visas i
fig. 37. Även på denna sker omställning för olika
tandprofil genom utbyte av en kamskiva.
Båda maskinerna hava fläktanordning för
slipdammets utsugning.
För att åt ramsågbladens tänder giva den vikning.
skränkning, som erfordras för att bladet skall få
tillräcklig frigång eller släppning användes vanligast
ett s. k. skränkjärn, med vars hjälp skränkningen
sker för hand.
Klart är att likformigheten i tändernas vikning
beror på arbetarens noggrannhet, vartill kommer att
stora avvikelser kunna förekomma beträffande hur
lång del av tanden som böjes ut. Detta är av bety-
delse både för den erhållna ytan på det sågade virket
och varaktigheten av skränkningen.
För att bli kvitt de antydda olägenheterna liar Sv.
Maskinverken konstruerat en automatisk
skränkmaskin, som visas i fig. 38.
Den är maskindriven och så beskaffad, att bladet
mellan framflyttningarna fastklämmes mellan tvenne
backar, medan de arbetande kolvarna ömsevis för
tandspetsen åt ena eller andra sidan. Vilken längd
av tanden som skall vikas kan alltså bestämmas och
erhållas lika från början, ävensom skränkningens
storlek. Ungefär 30 tänder skränkas per minut.
Vid sågtändernas utstansning användas pressar för
handkraft eller maskindrift. Fig. 39 visar en sådan
maskin för hand- och maskinkraft.
En viktig sak för att sågblad och cirkelsågar skola
arbeta tillfredsställande är att spänningen i godset
är den erforderliga och riktiga.
Vid klingor erhålles detta genom handhamring och
kontroll med rätskiva, vilken procedur kräver stor
skicklighet hos arbetaren.
För ramsågblad har mer och mer en härför
konstruerad sträckmaskin enligt vad fig. 40 visar
kommit till användning, där materialet sträckes genom
att valsas mellan tvenne stålrullar.
Sågbladens inspänning visas i fig. 41, där
sträckningen åstadkommes medelst kil och excenter.
För att kontrollera bladens lutning användes
lod-bräda. En modernare apparat för kontroll av det
s. k. överskäret visar fig. 42. Det är en
inställnings-bräda av Bolinders fabrikat med en graderad skala
och vattenpass, där den breda linealen hålles vertikalt
och den smala lägges an mot sågbladets tandade kant.
P. E. Werner.
25 april 1936
197
