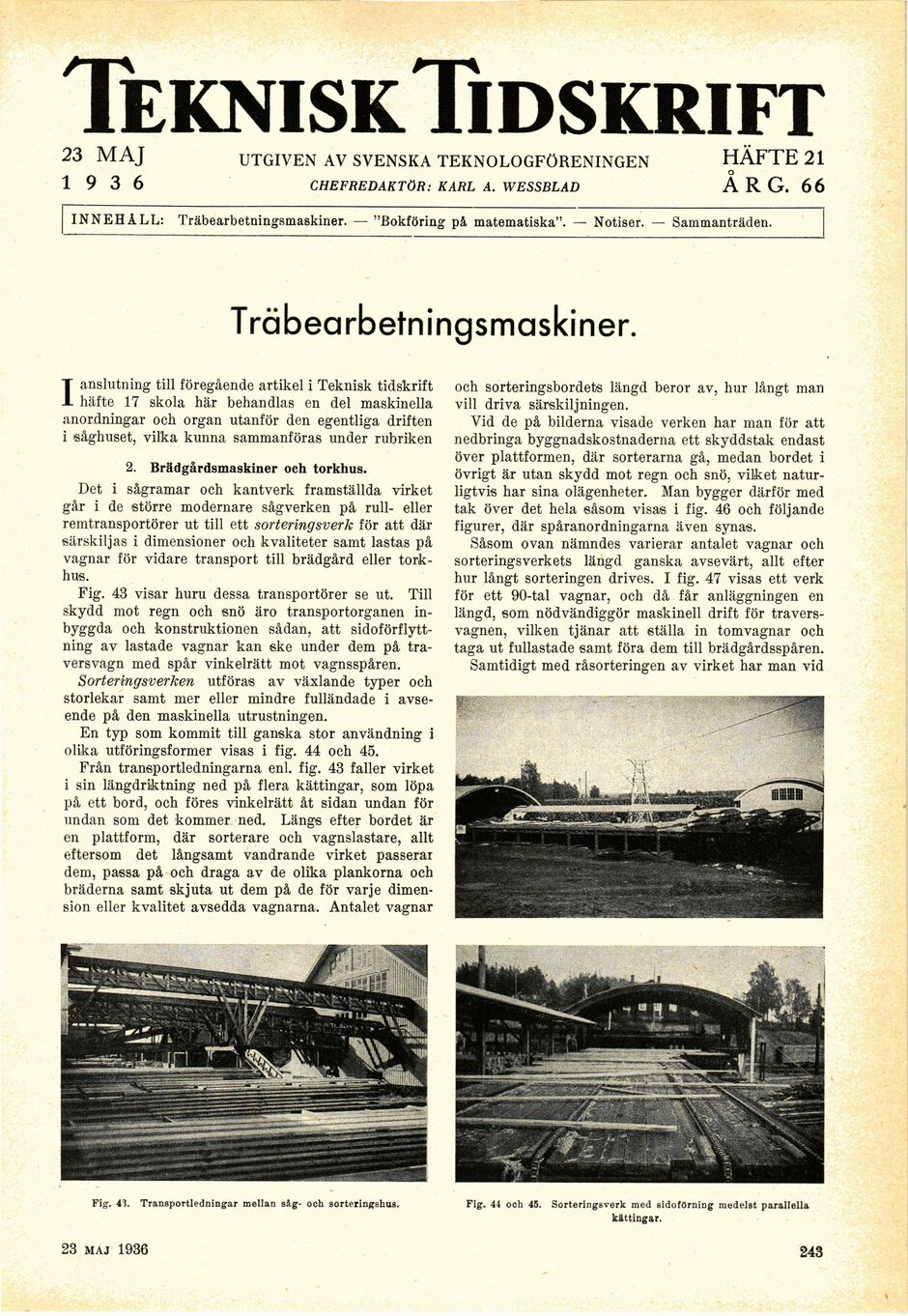

TekniskTidskrift
23 MAJ UTGIVEN AV SVENSKA TEKNOLOGFÖRENINGEN HÄFTE 21
O
1 9 3 6 CHEFREDAKTÖR: KARL A. WESSBLAD ARG. 66
INNEHÅLL: Träbearbetningsmaskiner. — "Bokföring på, matematiska". — Notiser. — Sammanträden.
Träbearbetningsmaski ner.
I anslutning till föregående artikel i Teknisk tidskrift
häfte 17 skola här behandlas en del maskinella
anordningar och organ utanför den egentliga driften
i såghuset, vilka kunna sammanföras under rubriken
2. Brädgårdsmaskiner och torkhus.
Det i sågramar och kantverk framställda virket
går i de större modernare sågverken på rull- eller
remtransportörer ut till ett sorteringsverk för att där
särskiljas i dimensioner och kvaliteter samt lastas på
vagnar för vidare transport till brädgård eller
torkhus.
Fig. 43 visar huru dessa transportörer se ut. Till
skydd mot regn och snö äro transportorganen
inbyggda och konstruktionen sådan, att
sidoförflyttning av lastade vagnar kan ske under dem på
tra-versvagn med spår vinkelrätt mot vagnsspåren.
Sorteringsverken utföras av växlande typer och
storlekar samt mer eller mindre fulländade i
avseende på den maskinella utrustningen.
En typ som kommit till ganska stor användning i
olika utföringsformer visas i fig. 44 och 45.
Från transportledningarna enl. fig. 43 faller virket
i sin längdriktning ned på flera kättingar, som löpa
på ett bord, och föres vinkelrätt åt sidan undan för
undan som det kommer ned. Längs efter bordet är
en plattform, där sorterare och vagnslastare, allt
eftersom det långsamt vandrande virket passerar
dem, passa på och draga av de olika plankorna och
bräderna samt skjuta ut dem på de för varje
dimension eller kvalitet avsedda vagnarna. Antalet vagnar
och sorteringsbordets längd beror av, hur långt man
vill driva särskiljningen.
Vid de på bilderna visade verken har man för att
nedbringa byggnadskostnaderna ett skyddstak endast
över plattformen, där sorterarna gå, medan bordet i
övrigt är utan skydd mot regn och snö, vilket
naturligtvis har sina olägenheter. Man bygger därför med
tak över det hela såsom visas i fig. 46 och följande
figurer, där spåranordningarna även synas.
Såsom ovan nämndes varierar antalet vagnar och
sorteringsverkets längd ganska avsevärt, allt efter
hur långt sorteringen drives. I fig. 47 visas ett verk
för ett 90-tal vagnar, och då får anläggningen en
längd, som nödvändiggör maskinell drift för
travers-vagnen, vilken tjänar att ställa in tom vagnar och
taga ut fullastade samt föra dem till brädgårdsspåren.
Samtidigt med råsorteringen av virket har man vid
Fi-, 43. Transportledningar mellan såg- och sorteringshus.
23 maj 1936
Fig. 44 och 45. Sorteringsverk med sidoförning medelst parallella
kättingar.
