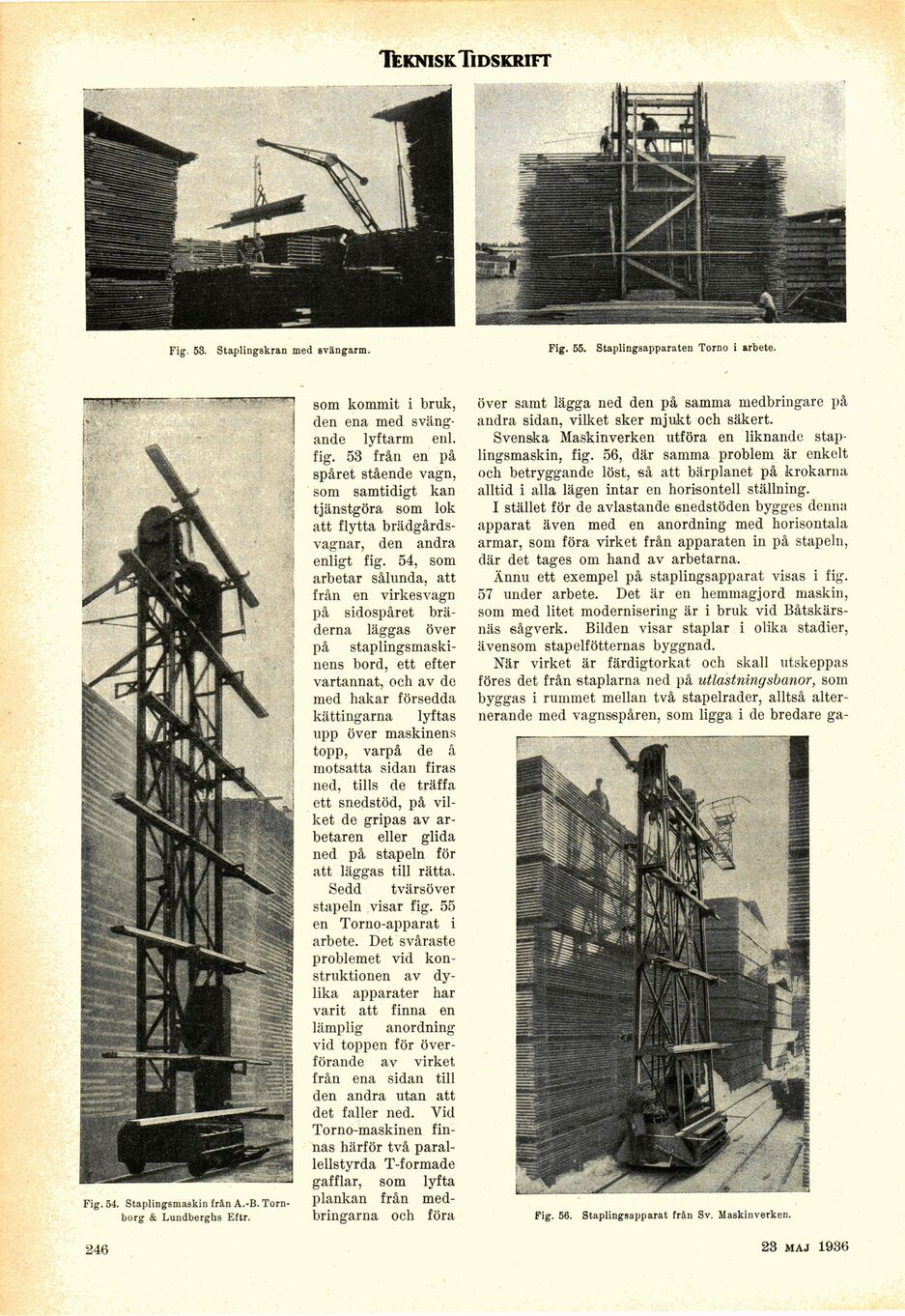

TekniskTi dskrift
Fig 53. Staplingskran med avängarm.
Fig. 55. Staplingsapparaten Torno i arbete.
Fig. 54. StapiiDgsmaskin frän A.-B.
Tornborg & Lundbergils Eftr.
som kommit i bruk,
den ena med
svängande lyftarm enl.
fig. 53 från en på
spåret stående vagn,
som samtidigt kan
tjänstgöra som lok
att flytta
brädgårdsvagnar, den andra
enligt fig. 54, som
arbetar sålunda, att
från en virkesvagn
på sidospåret
bräderna läggas över
på
staplingsmaski-nens bord, ett efter
vartannat, och av de
med hakar försedda
kättingarna lyftas
upp över maskinens
topp, varpå de å
motsatta sidan firas
ned, tills de träffa
ett snedstöd, på
vilket de gripas av
arbetaren eller glida
ned på stapeln för
att läggas till rätta.
Sedd tvärsöver
stapeln visar fig. 55
en Torno-apparat i
arbete. Det svåraste
problemet vid
konstruktionen av
dylika apparater har
varit att finna en
lämplig anordning
vid toppen för
överförande av virket
från ena sidan till
den andra utan att
det faller ned. Vid
Torno-maskinen
finnas härför två
paral-lellstyrda T-formade
gafflar, som lyfta
plankan från
med-bringarna och föra
över samt lägga ned den på samma medbringare på
andra sidan, vilket sker mjukt och säkert.
Svenska Maskinverken utföra en liknande
stap-lingsmaskin, fig. 56, där samma problem är enkelt
och betryggande löst, så att bärplanet på krokarna
alltid i alla lägen intar en horisontell ställning.
I stället för de avlastande snedstöden bygges denna
apparat även med en anordning med horisontala
armar, som föra virket från apparaten in på stapeln,
där det tages om hand av arbetarna.
Ännu ett exempel på staplingsapparat visas i fig.
57 under arbete. Det är en hemmagjord maskin,
som med litet modernisering är i bruk vid
Båtskärs-näs sågverk. Bilden visar staplar i olika stadier,
ävensom stapelfötternas byggnad.
När virket är färdigtorkat och skall utskeppas
föres det från staplarna ned på utlastningsbanor, som
byggas i rummet mellan två stapelrader, alltså
alternerande med vagnsspåren, som ligga i de bredare ga-
246
Fig. 56. Staplingsapparat från Sv. Maskinverken.
