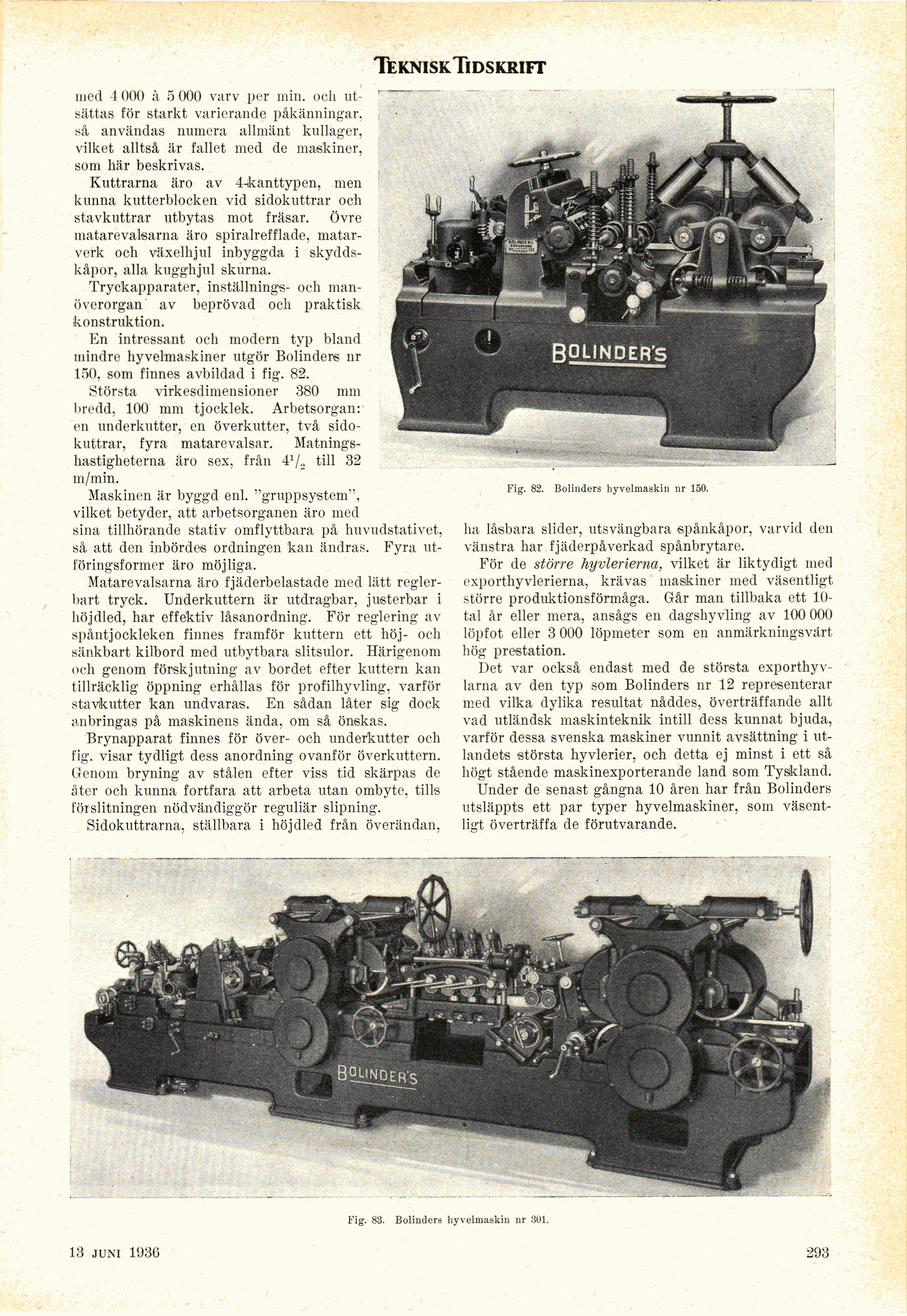

Teknisk Tidskrift
ined 4 000 à 5 000 varv per min. ocli
utsättas för starkt varierande påkänningar,
så användas numera allmänt kullager,
vilket alltså är fallet med de maskiner,
som här beskrivas.
Kuttrarna äro av 4-kanttypen, men
kunna kutterblocken vid sidokuttrar och
stavkuttrar utbytas mot fräsar. Övre
matarevalsarna äro spiralrefflade,
matar-verk och växelhjul inbyggda i
skyddskåpor, alla kugghjul skurna.
Tryckapparater, inställnings- och
nian-överorgan av beprövad och praktisk
konstruktion.
En intressant och modern typ bland
mindre hyvelmaskiner utgör Bolinders nr
150, som finnes avbildad i fig. 82.
Största virkesdimensioner 380 mm
bredd, 100 mm tjocklek. Arbetsorgan:
en underkutter, en överkutter, två
sidokuttrar, fyra matarevalsar.
Matnings-liastigheterna äro sex, från 41/, till 32
m/min.
Maskinen är byggd enl. "gruppsystem",
vilket betyder, att arbetsorganen äro med
sina tillhörande stativ omflyttbara på huvudstativet,
Sel cltt den inbördes ordningen kan ändras. Fyra
ut-föringsformer äro möjliga.
Matarevalsarna äro fjäderbelastade med lätt
reglerbart tryck. Underkuttern är utdragbar, justerbar i
höjdled, har effektiv låsanordning. För reglering av
spåntjockleken finnes framför kuttern ett höj- och
sänkbart kilbord med utbytbara slitsulor. Härigenom
och genom förskjutning av bordet efter kuttern kan
tillräcklig öppning erhållas för profilhyvling, varför
stavkutter kan undvaras. En sådan låter sig dock
anbringas på maskinens ända, om så önskas.
Brynapparat finnes för över- och underkutter och
fig. visar tydligt dess anordning ovanför överkuttern.
Genom bryning av stålen efter viss tid skärpas de
åter och kunna fortfara att arbeta utan ombyte, tills
förslitningen nödvändiggör reguliär slipning.
Sidokuttrarna, ställbara i höjdled från överändan,
Fig. 82. Bolinders hyvelmaskin nr 150.
lia låsbara slider, utsvängbara spånkåpor, varvid den
vänstra har fjäderpåverkad spånbrytare.
För de större hyvlerierna, vilket är liktydigt med
exporthyvlerierna, krävas maskiner med väsentligt
större produktionsförmåga. Går man tillbaka ett
10-tal år eller mera, ansågs en dagshyvling av 100 000
löpfot eller 3 000 löpmeter som en anmärkningsvärt
hög prestation.
Det var också endast med de största
exporthyv-larna av den typ som Bolinders nr 12 representerar
med vilka dylika resultat nåddes, överträffande allt
vad utländsk maskinteknik intill dess kunnat bjuda,
varför dessa svenska maskiner vunnit avsättning i
utlandets största hyvlerier, och detta ej minst i ett så
högt stående maskinexporterande land som Tyskland.
Under de senast gångna 10 åren har från Bolinders
utsläppts ett par typer hyvelmaskiner, som
väsentligt överträffa de förutvarande.
18 april 1936
Fig. 83. Bolinders hyvelmaskin nr 301.
293
