Teknisk Tidskrift

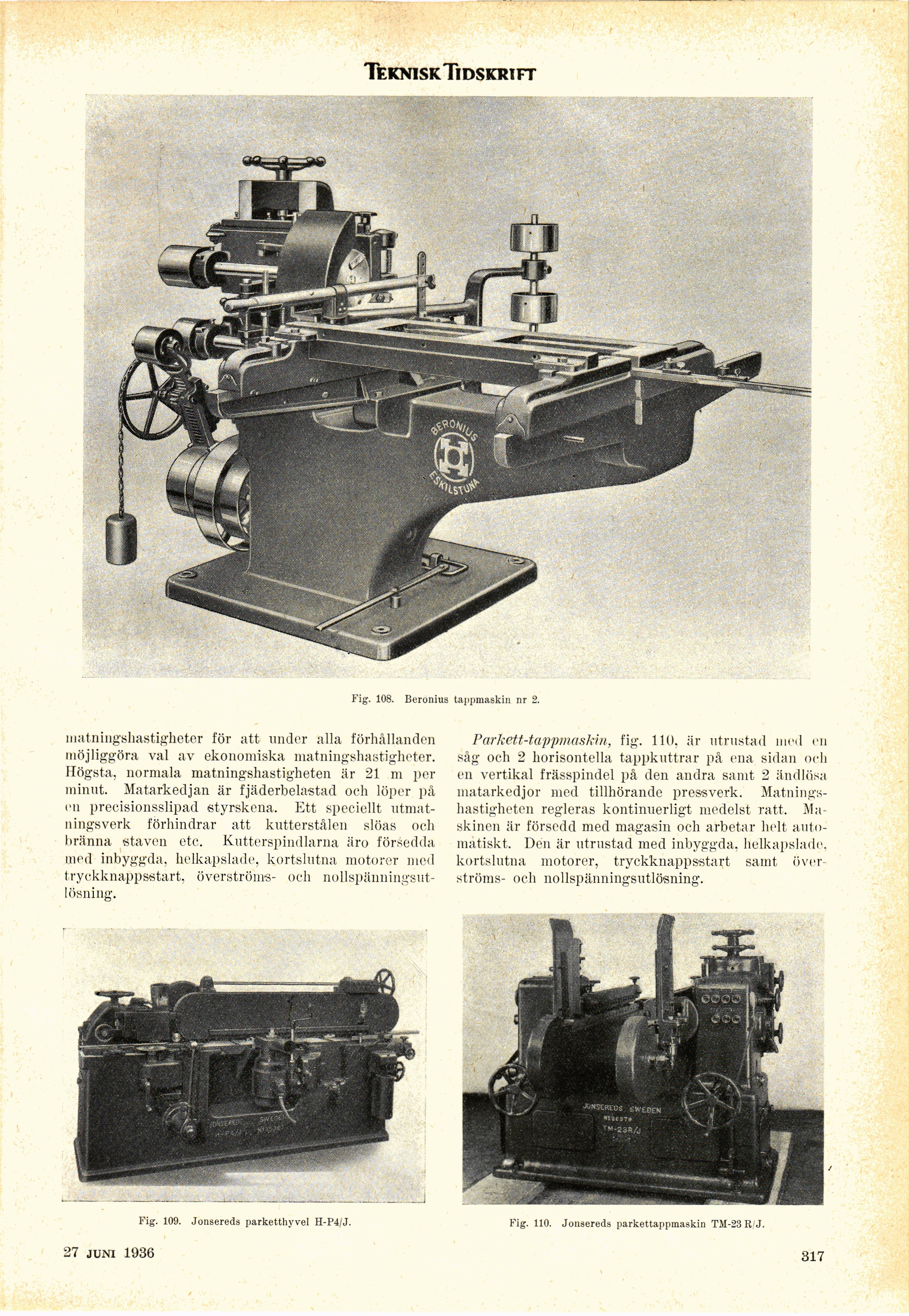

Fig. 108. Beronius tappmaskin nr 2.
matningshastigheter för att under alla förhållanden
möjliggöra val av ekonomiska matningshastigheter.
Högsta, normala matningshastigheten är 21 ni per
minut. Matarkedjan är fjäderbelastad och löper på
en precisionsslipad styrskena. Ett speciellt
utmatningsverk förhindrar att kutterstålen slöas och
bränna staven etc. Kutterspindlarna äro försedda
med inbyggda, helkapslade, kortslutna motorer med
tryckknappsstart, överströms- och
nollspänningsut-lösning.
Parkett-tappmaskin, fig. 11U, är utrustad med en
såg och 2 horisontella tappkuttrar på ena sidan och
en vertikal frässpindel på den andra samt 2 ändlösa
matarkedjor med tillhörande pressverk.
Matnings-hastigheten regleras kontinuerligt medelst ratt.
Maskinen är försedd med magasin och arbetar helt
automatiskt. Déri är utrustad med inbyggda, helkapslade,
kortslutna motorer, tryckknappsstart saint,
överströms- och nollspänningsutlösning.
Fig. 109. Jonsereds parketthyvel H-P4/J. Fig. 110. Jonsereds parkettappmaskin TM-23 R J.
18 juli 1936 .317
