TekniskTidskrift

Parkettborrmaskin,
fig. 111, är försedd med
magasin, varifrån
parkettstavarna en och en
automatiskt framföras
till ett borrläge, där
stifthålen borras, genom
att tvenne på slid
monterade borrmotorer av
en excenterrörelse föras
upp ocli ned mot
staven. Så snart hålen
äro borrade, gripes den
färdiga parkettstaven
av tvenne armar och
föres ut ur maskinen
vid dess framsida,
varefter proceduren
upprepas. Maskinen är
försedd med inbyggda,
helkapslade kortslutna motorer.

För att åstadkomma de mot tapparna svarande
hålen vid tillverkning av möbler, snickerier etc.
finnas speciella borr- eller stämmaskiner.

En hålmejselstämmaskin enligt fig. 112 stämmer
häl från 1/4" till 1". Största virkesbredd, som
maskinen kan taga, är 250 mm, största höjd 300 mm.
Borttages stämhylsan kunna maskinerna användas
för borrning av ovannämnda dimensioner. Nr 5 är
inrättad för remdrift och nr 5 E för elektromotor-

drift. Motorn är en helkapslad trefasmotor med
kortsluten rotor och inbyggd på den rörliga sliden.

Hålmejselverktyget består av en borr, roterande in
uti en fyrkantig stämhylsa så inrättad, att spånen
automatiskt avlägsnas.

Långhålsborrmaskinen användes för upptagning av
mindre tapphåll med exakta mått i diverse
möbeldelar etc.

Tidsstudier hava visat, att denna halvautomatiska
maskin har minst den trefaldiga
produktionsförmågan i jämförelse med de vanliga, icke automatiska
maskinerna. Därjämte erhålles ett kvalitativt gott
arbetsresultat. Maskinen lämpar sig för såväl mjukt
som hårt trä.

Borrspindeln roterar med en hastighet av 13 001)
v/min. och utför samtidigt en svängande rörelse i
horisontalplanet.

önskas tapphålen med skarpa liörn i ändarna för
ses maskinen med en stämanordning (se fig.). Få
stämsliden äro de båda speciella stämjärnen fästade.
Sliden framföres medelst en spak. Den tillgängliga
utväxlingen — motsvarande handens rörelse —
fördelas genom en särskild utväxlingsmokanism, så att
största kraften erhålles just i det ögonblick det
tyngsta skärarbetet utföres.

Maskinens ovannämnda drivaxel är försedd med
fast och lös skiva, vilka kunna ersättas med en kopp
ling för direkt anslutning av en 3 000-varvs
motor.

Som exempel på händiga cirkelsågar för snickerier

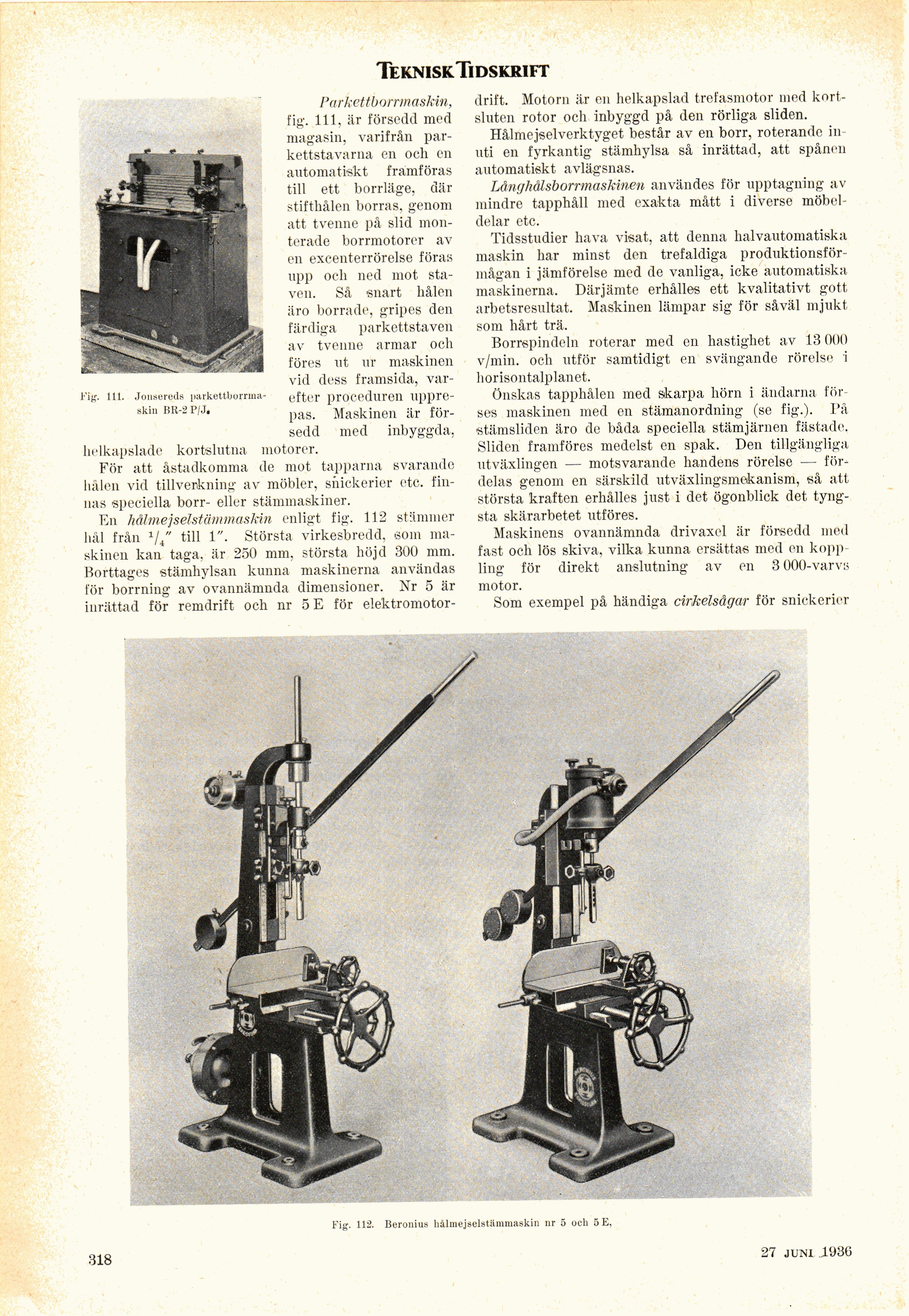

Fig. 111. Jonsereds
parkettborrmaskin BR-2 P/J.

Fig. 112. Beronius hålmejselstämmaskin nr 5 och 5 E,

318

27 juni j.93g
