Teknisk Ti dskrift
OSSa 2542.A

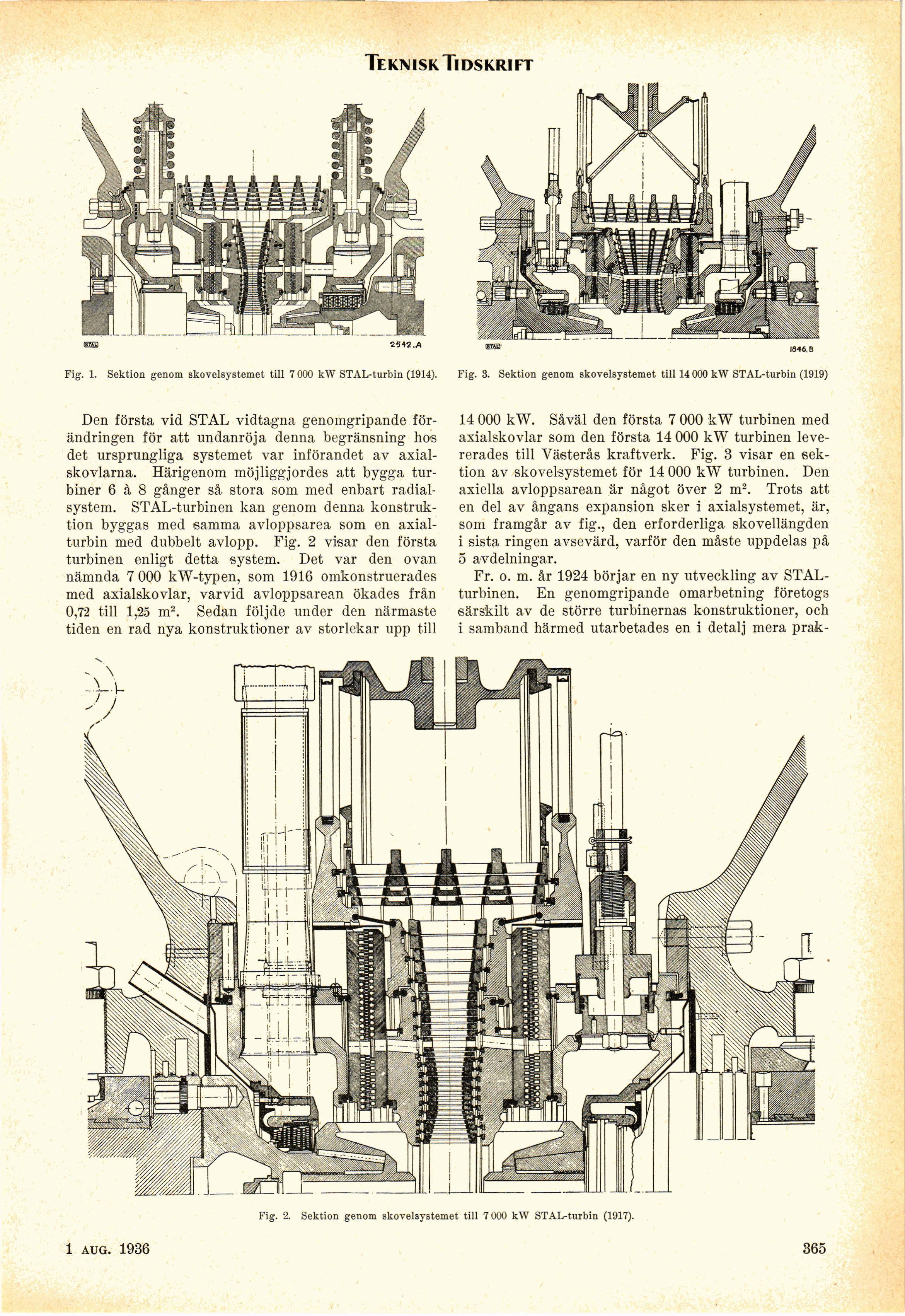

Fig. 1. Sektion genom skovelsystemet till 7 000 kW STAL-turbin (1914).
Fig. 3. Sektion genom skovelsystemet till 14 000 kW STAL-turbin (1919)
Den första vid STAL vidtagna genomgripande
förändringen för att undanröja denna begränsning hos
det ursprungliga systemet var införandet av
axial-skovlarna. Härigenom möjliggjordes att bygga
turbiner 6 à 8 gånger så stora som med enbart
radial-system. STAL-turbinen kan genom denna
konstruktion byggas med samma avloppsarea som en
axial-turbin med dubbelt avlopp. Fig. 2 visar den första
turbinen enligt detta system. Det var den ovan
nämnda 7 000 kW-typen, som 1916 omkonstruerades
med axialskovlar, varvid avloppsarean ökades från
0,72 till 1,25 m2. Sedan följde under den närmaste
tiden en rad nya konstruktioner av storlekar upp till
14 000 kW. Såväl den första 7 000 kW turbinen med
axialskovlar som den första 14 000 kW turbinen
levererades till Västerås kraftverk. Fig. 3 visar en
sektion av skovelsystemet för 14 000 kW turbinen. Den
axiella avloppsarean är något över 2 m2. Trots att
en del av ångans expansion sker i axialsystemet, är,
som framgår av fig., den erforderliga skovellängden
i sista ringen avsevärd, varför den måste uppdelas på
5 avdelningar.
Fr. o. m. år 1924 börjar en ny utveckling av
STAL-turbinen. En genomgripande omarbetning företogs
särskilt av de större turbinernas konstruktioner, och
i samband härmed utarbetades en i detalj mera prak-
1 aug. 1936
Fig. 2. Sektion genom skovelsystemet till 7 000 kW STAL-turbin (1917).
