Te km sk Tidskrift

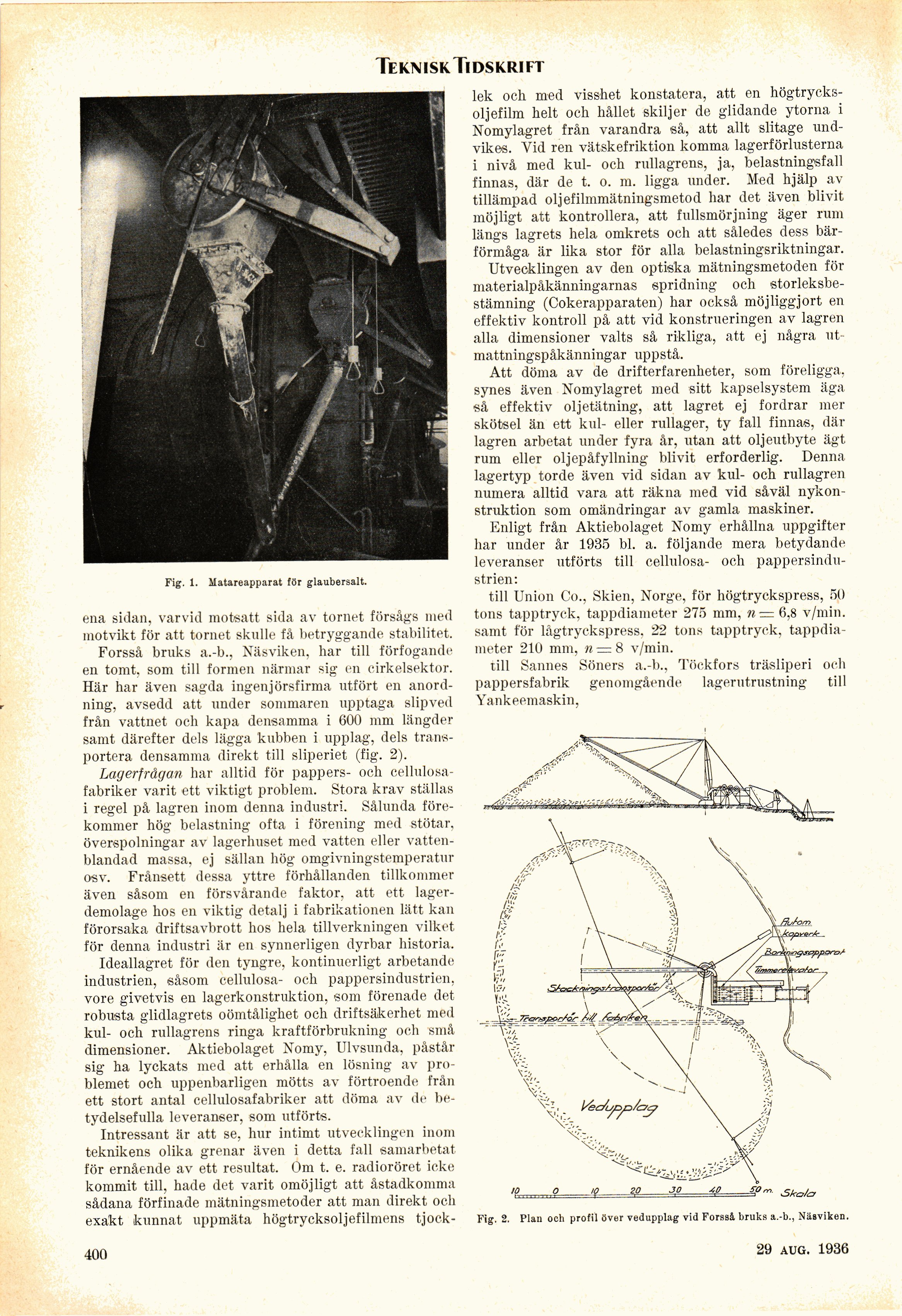

Fig. 1. Matareapparat för glaubersalt.
ena sidan, varvid motsatt sida av tornet försågs med
motvikt för att tornet skulle få betryggande stabilitet.
Forsså bruks a.-b., Näsviken, har till förfogande
en tomt. som till formen närmar sig en cirkelsektor.
Här har även sagda ingenjörsfirma utfört en
anordning, avsedd att under sommaren upptaga slipved
från vattnet och kapa densamma i 600 mm längder
samt därefter dels lägga kubben i upplag, dels
transportera densamma direkt till sliperiet (fig. 2).
Lagerfrågan har alltid för pappers- och
cellulosa-fabriker varit ett viktigt problem. Stora krav ställas
i regel på lagren inom denna industri. Sålunda
förekommer hög belastning ofta i förening med stötar,
överspolningar av lagerhuset med vatten eller
vatten-blandad massa, ej sällan hög omgivningstemperatur
osv. Frånsett dessa yttre förhållanden tillkommer
även såsom en försvårande faktor, att ett
lager-demolage hos en viktig detalj i fabrikationen lätt kan
förorsaka driftsavbrott hos hela tillverkningen vilket
för denna industri är en synnerligen dyrbar historia.
Ideallagret för den tyngre, kontinuerligt arbetande
industrien, såsom cellulosa- och pappersindustrien,
vore givetvis en lagerkonstruktion, som förenade det
robusta glidlagrets oömtålighet och driftsäkerhet med
kul- och rullagrens ringa kraftförbrukning och små
dimensioner. Aktiebolaget Nomy, Ulvsunda, påstår
sig ha lyckats med att erhålla en lösning av
problemet och uppenbarligen mötts av förtroende från
ett stort antal cellulosafabriker att döma av de
betydelsefulla leveranser, som utförts.
Intressant är att se, hur intimt utvecklingen inom
teknikens olika grenar även i detta fall samarbetat
för ernående av ett resultat. Om t. e. radioröret icke
kommit till, hade det varit omöjligt att åstadkomma
sådana förfinade mätningsmetoder att man direkt och
exakt kunnat uppmäta högtrycksoljefilmens tjock-
lek och med visshet konstatera, att en
högtrycks-oljefilm helt och hållet skiljer de glidande ytorna i
Nomylagret från varandra så, att allt slitage
undvikes. Vid ren vätskefriktion komma lagerförlusterna
i nivå med kul- och rullagrens, ja, belastningsfall
finnas, där de t. o. m. ligga under. Med hjälp
av-tillämpad oljefilmmätningsmetod har det även blivit
möjligt att kontrollera, att fullsmörjning äger rum
längs lagrets hela omkrets och att således dess
bärförmåga är lika stor för alla belastningsriktningar.
Utvecklingen av den optiska mätningsmetoden för
materialpåkänningarnas spridning och
storleksbestämning (Cokerapparaten) har också möjliggjort en
effektiv kontroll på att vid konstrueringen av lagren
alla dimensioner valts så rikliga, att ej några
ut-mattningspåkänningar uppstå.
Att döma av de drifterfarenheter, som föreligga,
synes även Nomylagret med sitt kapselsystem äga
så effektiv oljetätning, att lagret ej fordrar mer
skötsel än ett kul- eller rullager, ty fall finnas, där
lagren arbetat under fyra år, utan att oljeutbyte ägt
rum eller oljepåfyllning blivit erforderlig. Denna
lagertyp torde även vid sidan av kul- och rullagren
numera alltid vara att räkna med vid såväl
nykonstruktion som omändringar av gamla maskiner.
Enligt från Aktiebolaget Nomy erhållna uppgifter
har under år 1935 bl. a. följande mera betydande
leveranser utförts till cellulosa- och
pappersindustrien:
till Union Co., Skien, Norge, för högtryckspress, 50
tons tapptryck, tappdiameter 275 mm, n r= 6,8 v/min.
samt för lågtryckspress. 22 tons tapptryck,
tappdia-meter 210 mm, n — 8 v/min.
till Sannes Söners a.-b., Töckfors träsliperi och
pappersfabrik genomgående lagerutrustning till
Yankeemaskin,
•tf’7
yC*
XV-.-
Fig. 2. Plan och profil över vedupplag vid Forsså bruks a.-b., Näsviken.
400
29 aug. 1936
