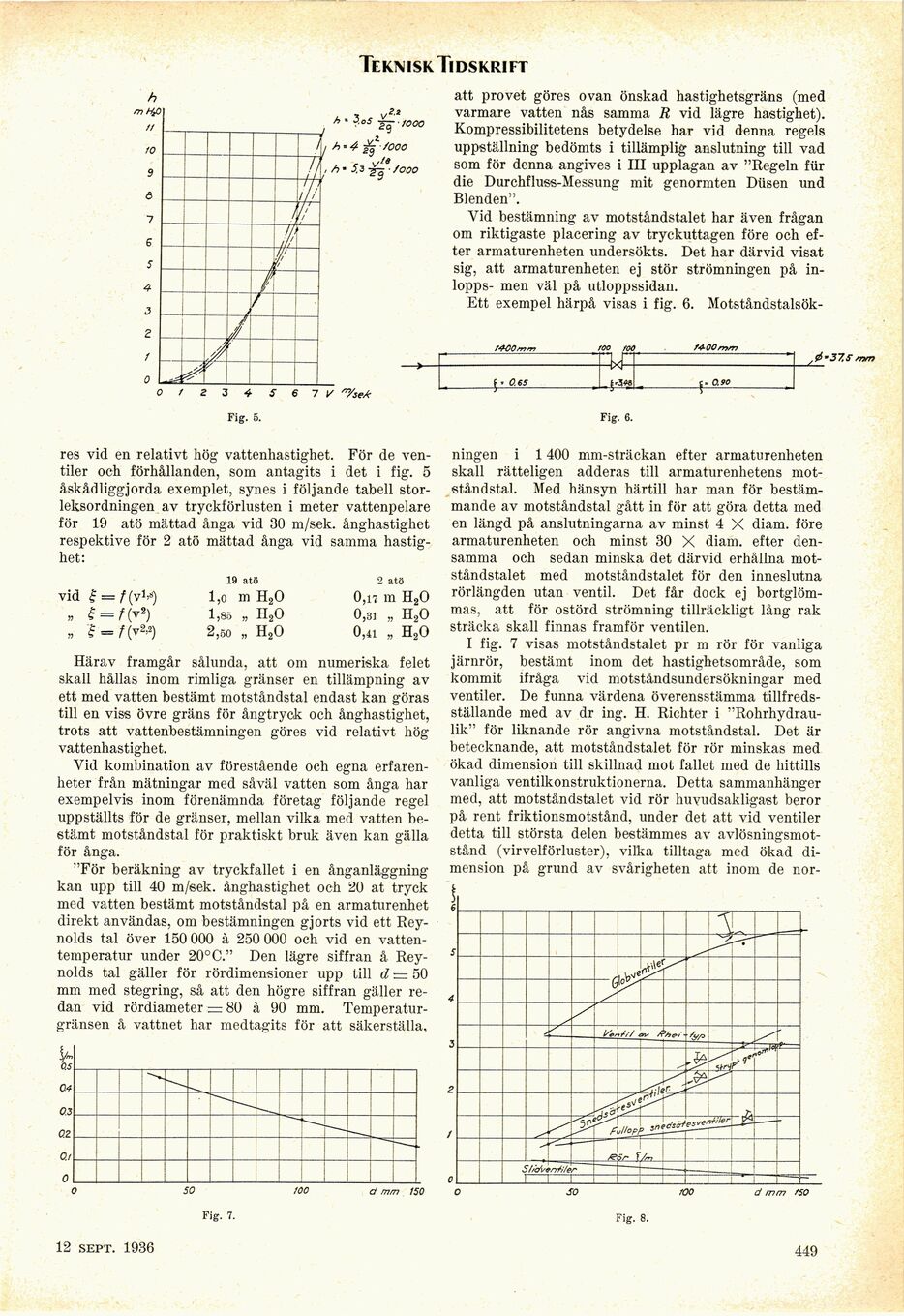

Teknisk Tidskrift
h
mHJ)
II
to
9
6
7
e
s
3
2
t
o
h ■ 4
2 3 4 5
Fig. 5.
att provet göres ovan önskad hastighetsgräns (med
varmare vatten nås samma R vid lägre hastighet).
Kompressibilitetens betydelse har vid denna regels
uppställning bedömts i tillämplig anslutning till vad
som för denna angives i III upplagan av "Regeln für
die Durchfluss-Messung mit genormten Düsen und
Blenden".
Vid bestämning av motståndstalet har även frågan
om riktigaste placering av tryckuttagen före och
efter armaturenheten undersökts. Det har därvid visat
sig, att armaturenheten ej stör strömningen på
inlopps- men väl på utloppssidan.
Ett exempel härpå visas i fig. 6. Motståndstalsök-
37.5 mm
Fig. 6.
res vid en relativt hög vattenhastighet. För de
ventiler och förhållanden, som antagits i det i fig. 5
åskådliggjorda exemplet, synes i följande tabell
storleksordningen av tryckförlusten i meter vattenpelare
för 19 atö mättad ånga vid 30 m/sek. ånghastighet
respektive för 2 atö mättad ånga vid samma
hastighet:
19 atö 2 atö
vid i — f (v1’8) l,o m H20 0,n m H20
„ f = /(v») 1,85 „ H20 0,81 „ H20
» ? = /(v^) 2,50 „ H20 0,41 „ H20
Härav framgår sålunda, att om numeriska felet
skall hållas inom rimliga gränser en tillämpning av
ett med vatten bestämt motståndstal endast kan göras
till en viss övre gräns för ångtryck och ånghastighet,
trots att vattenbestämningen göres vid relativt hög
vattenhastighet.
Vid kombination av förestående och egna
erfarenheter från mätningar med såväl vatten som ånga har
exempelvis inom förenämnda företag följande regel
uppställts för de gränser, mellan vilka med vatten
bestämt motståndstal för praktiskt bruk även kan gälla
för ånga.
"För beräkning av tryckfallet i en ånganläggning
kan upp till 40 m/sek. ånghastighet och 20 at tryck
med vatten bestämt motståndstal på en armaturenhet
direkt användas, om bestämningen gjorts vid ett
Reynolds tal över 150 000 à 250 000 och vid en
vattentemperatur under 20°C." Den lägre siffran å
Reynolds tal gäller för rördimensioner upp till d — 50
mm med stegring, så att den högre siffran gäller
redan vid rördiameter — 80 à 90 mm.
Temperaturgränsen å vattnet har medtagits för att säkerställa,
ningen i 1400 mm-sträckan efter armaturenheten
skall rätteligen adderas till armaturenhetens
motståndstal. Med hänsyn härtill har man för
bestämmande av motståndstal gått in för att göra detta med
en längd på anslutningarna av minst 4 X diam. före
armaturenheten och minst 30 X diam. efter
densamma och sedan minska det därvid erhållna
motståndstalet med motståndstalet för den inneslutna
rörlängden utan ventil. Det får dock ej
bortglömmas, att för ostörd strömning tillräckligt lång rak
sträcka skall finnas framför ventilen.
I fig. 7 visas motståndstalet pr m rör för vanliga
järnrör, bestämt inom det hastighetsområde, som
kommit ifråga vid motståndsundersökningar med
ventiler. De funna värdena överensstämma
tillfredsställande med av dr ing. H. Richter i
"Rohrhydrau-lik" för liknande rör angivna motståndstal. Det är
betecknande, att motståndstalet för rör minskas med
ökad dimension till skillnad mot fallet med de hittills
vanliga ventilkonstruktionerna. Detta sammanhänger
med, att motståndstalet vid rör huvudsakligast beror
på rent friktionsmotstånd, under det att vid ventiler
detta till största delen bestämmes av
avlösningsmotstånd (virvelförluster), vilka tilltaga med ökad
dimension på grund av svårigheten att inom de nor-
d mm 150
d mm ISO
Fig. 7.
Fig. 8.
12 sept. 1936
449
