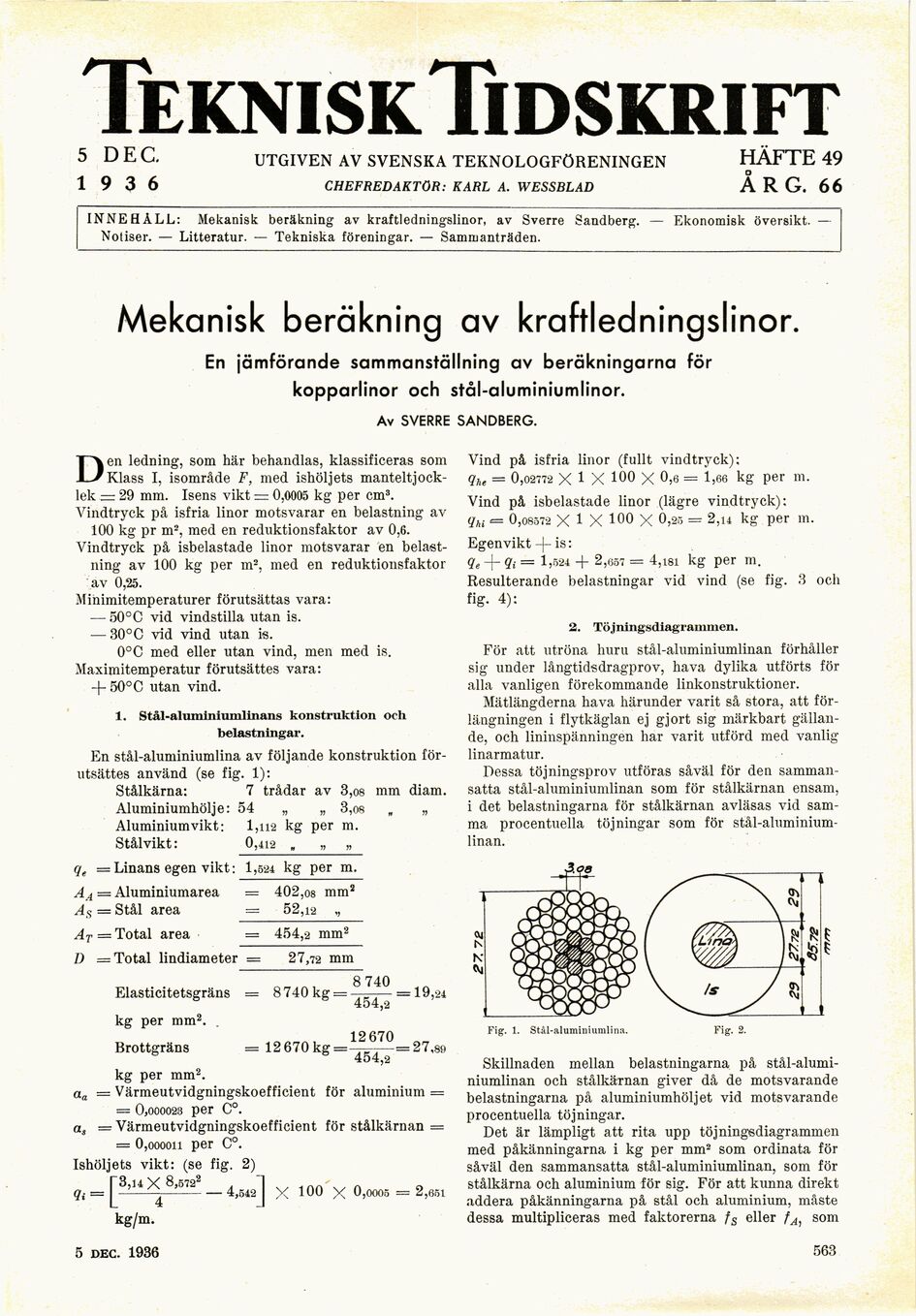

TekniskTidskrift
5 DEC.
19 3 6
UTGIVEN AV SVENSKA TEKNOLOGFÖRENINGEN
CHEFREDAKTÖR: KARL A. WESSBLAD
HÄFTE 49
ÅRG. 66
INNEHÅLL: Mekanisk beräkning av kraftledningslinor, av Sverre SandbeTg. — Ekonomisk översikt.
Notiser. — Litteratur. — Tekniska föreningar. — Sammanträden.
Mekanisk beräkning av kraftledningslinor.
En jämförande sammanställning av beräkningarna för
kopparlinor och stål-aluminiumlinor.
Av SVERRE SANDBERG.
Den ledning, som här behandlas, klassificeras som
Klass I, isområde F, med ishöljets
manteltjocklek = 29 mm. Isens vikt = O,0005 kg per cm3.
Vindtryck på isfria linor motsvarar en belastning av
100 kg pr m2, med en reduktionsfaktor av 0,6.
Vindtryck på isbelastade linor motsvarar en
belastning av 100 kg per m2, med en reduktionsfaktor
av 0,25.
Minimitemperaturer förutsättas vara:
— 50°C vid vindstilla utan is.
— 30°C vid vind utan is.
0°C med eller utan vind, men med is.
Maximitemperatur förutsättes vara:
+ 50° C utan vind.
1. Stål-aluminiumlinans konstruktion och
belastningar.
En stål-aluminiumlina av följande konstruktion
förutsättes använd (se fig. 1):
Stålkärna: 7 trådar av 3,os mm diam.
Aluminiumhölje: 54 „ „ 3,os „ „
Aluminium vikt: l,ua kg per m.
Stålvikt: 0,412 „ „ „
qe = Linans egen vikt: 1,524 kg per m.
AA = Aluminiumarea - 402,os mm2
As = Stål area = 52,12 „
At = Total area
= 454,2 mm2
1) — Total lindiameter = 27,72 mm
Elasticitetsgräns = 8740 kg
kg per mm2.
Brottgräns
8 740
454,2
= 19,24
12670
= 12 670 kg =-—–—= 27,89
454,2
kg per mm8.
aa = Värmeutvidgningskoefficient för aluminium =
= 0,000028 per C°.
as = Värmeutvidgningskoefficient för stålkärnan =
= 0,000011 per C°.
Ishöljets vikt: (se fig. 2)
3,14 X 8»5722
"
4,542 j X 100 X 0,0005 = 2,651
Vind på isfria linor (fullt vindtryck):
qhe = 0,02772 X 1 X 100 X 0,6 = 1,66 kg per m.
Vind på isbelastade linor (lägre vindtryck):
qhi = 0,08572 X 1 X 100 X 0,25 = 2,14 kg per m.
Egenvikt -J- is:
qe -f- <7; = 1,524 + 2,657 = 4,181 kg per m.
Resulterande belastningar vid vind (se fig. 3 och
fig. 4):
2. Töjningsdiagrammen.
För att utröna huru stål-aluminiumlinan förhåller
sig under långtidsdragprov, hava dylika utförts för
alla vanligen förekommande linkonstruktioner.
Mätlängderna hava härunder varit så stora, att
förlängningen i flytkäglan ej gjort sig märkbart
gällande, och lininspänningen har varit utförd med vanlig
linarmatur.
Dessa töjningsprov utföras såväl för den
sammansatta stål-aluminiumlinan som för stålkärnan ensam,
i det belastningarna för stålkärnan avläsas vid
samma procentuella töjningar som för
stål-aluminiumlinan.
Fig. 1. Stål-aluminiumiina.
Fig. 2.
kg/m.
Skillnaden mellan belastningarna på
stål-aluminiumlinan och stålkärnan giver då de motsvarande
belastningarna på aluminiumhöljet vid motsvarande
procentuella töjningar.
Det är lämpligt att rita upp töjningsdiagrammen
med påkänningarna i kg per mm2 som ordinata för
såväl den sammansatta stål-aluminiumlinan, som för
stålkärna och aluminium för sig. För att kunna direkt
addera påkänningarna på stål och aluminium, måste
dessa multipliceras med faktorerna fs eller †A) som
24 okt. 1936
563
