Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

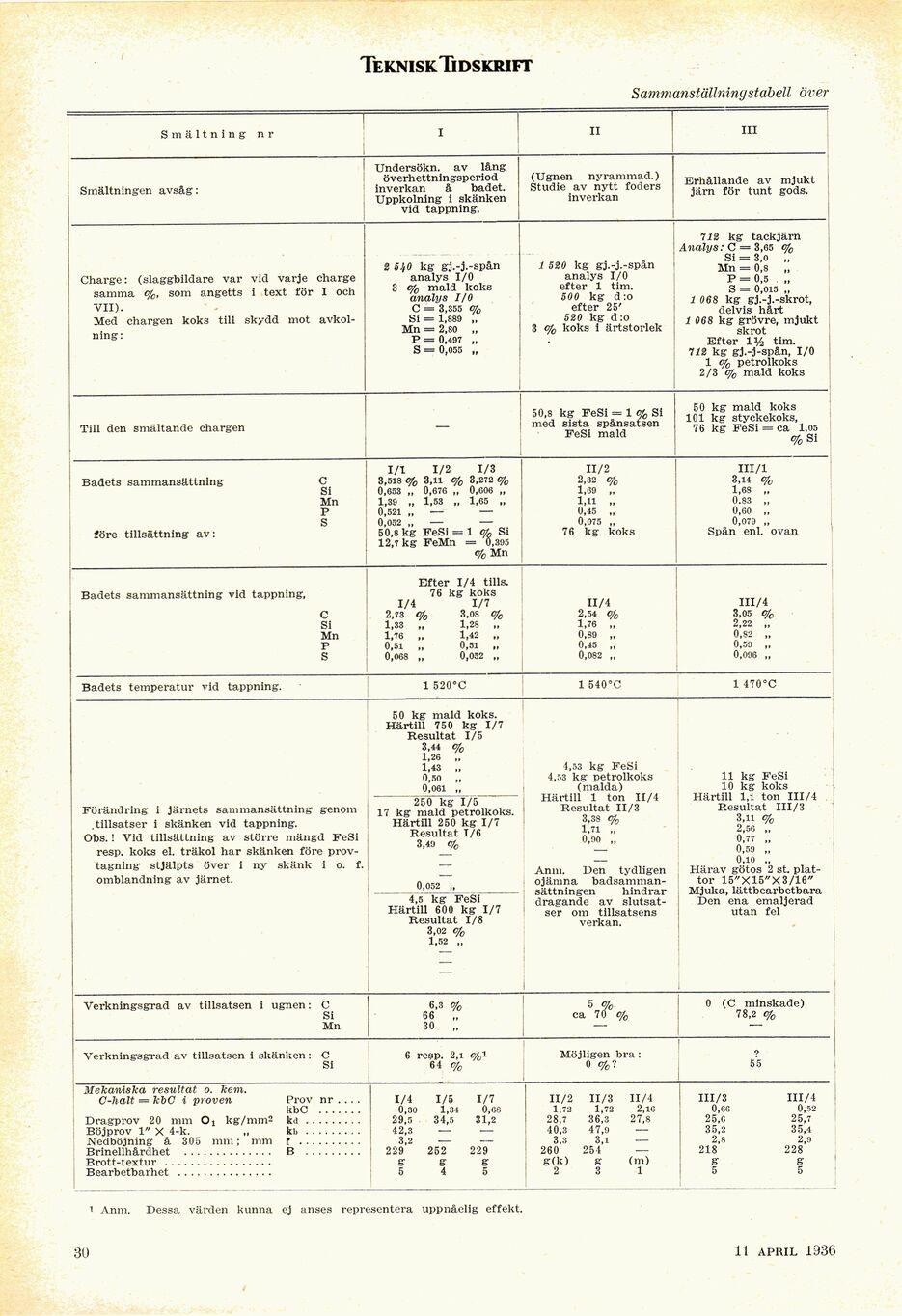

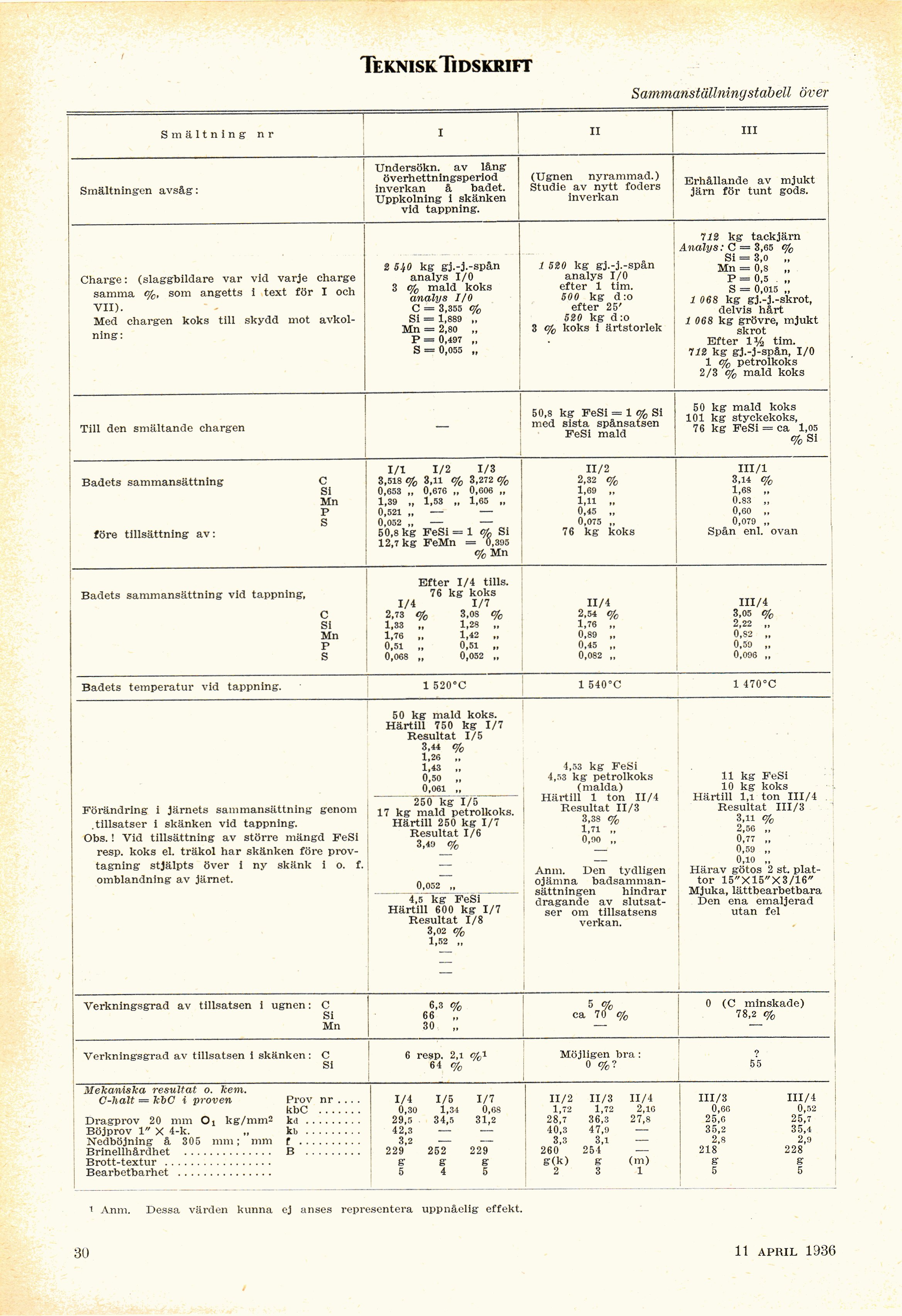

Teknisk Tidskrift
Sammanställning stabell över
i ii in
Smältning1 nr
Smältningen avsåg:
Charge: (slaggbildare var vid varje charge samma o/c, som angetts i text för I och VII). Med chargen koks till skydd mot
avkolning:
Till den smältande chargen
Badets sammansättning C Si Mn P S före tillsättning av:
Badets sammansättning vid tappning, C Si Mn P S
Badets temperatur vid tappning.
Förändring i järnets sammansättning genom .tillsatser i skänken vid tappning. Obs.! Vid tillsättning av större mängd FeSi resp. koks el. träkol har skänken före
provtagning stjälpts över i ny skänk i o. f. omblandning av Järnet.
i Anm. Dessa värden kunna ej anses representera uppnåelig effekt.
30
11 aprii. 1936
Undersökn. av lång-
överhettningsperiod
inverkan å badet.
Uppkolning i skänken
vid tappning.
(Ugnen nyrammad.)
Studie av nytt foders
inverkan
Erhållande av mjukt
järn för tunt gods.
HZ kg tackjärn
Analys: C — 3,65 %
2 51,0 kg gj.-j.-spån 1 520 kg gj.-j.-spån MtJ ~ q s "
analys 1/0 analys I/O p = o’5 "
3 c/c mald koks efter 1 tim. g _ q’015 "
analys I/O 500 ks d:o I 068 kg gj.-j.-skrot,
C = 3,355 o/0 efter 25’ delvis hårt
Si = 1,889 „ 520 kg d :o i 068 kg grövre, mjukt
Mn = 2,80 „ 3 % koks 1 artstorlek skrot
p = 0,497 „ . efter 1% tim.
S = 0,055 „ 712 kg gj.-j-spån, 1/0
1 % petrolkoks
2/3 % mald koks
50,8 kg FeSi = 1 % Si ^ ™ld koks
m6d FeSi maldSatSen "« ^ Pesf= ca ’l,05
i/I 1/2 1/3 II/2 III/l
3,518 % 3,11 % 3,272 % 2,32 o/0 3,14 %
0,653 „ 0,676 „ 0,606 „ 1,69 „ 1,68 „
1,39 „ 1,53 „ 1,65 „ 1,11 „ 0.83 „
0,521 „ — –0,45 „ 0,60 „
0,052 „ - –0,o75 „ 0,079 „
50,8 kg FeSi = 1 % Si 76 kg koks Spån enl. ovan
12,7 kg FeMn = 8,395
% Mn
I
Efter 1/4 tills.
76 kg koks
1/4 1/7 ii/4 iii/4
2,73 o/0 3,08 o/c 2,54 o/c 3,05 o/g
1,33 „ 1,28 „ 1,76 „ 2,22 „
1,76 „ 1,42 „ 0,89 „ 0,82 „
0,51 „ 0,51 „ 0,45 „ 0,59 „
0,068 „ 0,052 „ 0,082 „ 0,096 „
1 520°C 1 540°C 1 470°C
50 kg mald koks.
Härtill 750 kg 1/7
Resultat 1/5
3,44 %
1,26 „
1,43 „ 4,53 kg FeSi
0,50 „ 4,53 kg petrolkoks 11 kg FeSi
0,061 ,, (malda) 10 kg koks
250 w i/g–Härtill 1 ton II/4 Härtill 1,1 ton III/4
17 kg mald petrolkoks. ! Resultat II/3 Resultat III/3
Härtill 250 kg 1/7 J>38 % f/11 %
Resultat 1/6 y1 ■■ ••
3,49 o/c °-90 O-"
_–0,59 „
____0,10 „
_0,052 „
475~ki""FeSi
Härtill 600 kg 1/7
Resultat 1/8
3,02 o/c
1,52 „
Anm. Den tydligen
ojämna
badsammansättningen hindrar
dragande av
slutsatser om tillsatsens
verkan.
Härav götos 2 st.
plattor 15"X15"X3/16"
Mjuka, lättbearbetbara
Den ena emaljerad
utan fel
Verkningsgrad av tillsatsen i ugnen: C 6,3 % ! 5 % 0 (C minskade)
Si 66 „ ca 70 % | 78,2 %
Mn 30 „ j — —
Verkningsgrad av tillsatsen i skänken : C 6 resp. 2,1 o/ci Möjligen bra : ?
Si 64 c/0 ; 0 %? 55
I__:__|_
Mekaniska resultat o. kem.
C-halt = kbC i proven Prov nr________1/4 1/5 1/7 II/2 II/3 II/4 III/3 III/4
kbc ..............0,30 1,34 0,68 1,72 1,72 2,16 0,66 0,52
Dragprov 20 mm Oj kg/mm2 kd..................29,5 34,5 31,2 28,7 36,3 27,8 25,0 25,7
Böjprov 1" X 4-k. „ kb ..................42,3 — — 40,3 47,9 — 35,2 35,4
Nedböjning å 305 mm; mm f ....................3,2 — — 3,3 3,1 — 2,8 2,9
Brinellhårdhet .............. B ......... ! 229 252 229 260 254 —- 218 228
Brott-textur ..................................g g g g(k) g (m) g g’
Bearbetbarhet ..............................5 4 5 2 3 1 5 5
<< prev. page << föreg. sida << >> nästa sida >> next page >>
