TekniskTidskrift
däremot blir en sådan krets i spänningshänseende ett
problem att räkna med, beroende på att de
frekvenser, med vilka han sysslar, äro mycket höga, 20—50
millioner p/s. Om man för en strömstyrka av 1 A
vid en våglängd av 7.5 m till en parallellkrets
bestående av en spole på 1 ^H och en kondensator på
16 ^F med en förlustvinkel av q = 0,01, blir
spänningen över kretsen 25 000 V.
Å andra sidan har radiotekniken även att syssla
med mycket små spänningar eller fältstyrkor. Fältet
från en rundradiosändare har vid
mottagareantennen en styrka av 100 juV/m till 10 mV/m. Fig. 5,
som visar fältstyrkekurvor för Motala
rundradiostation, exemplifierar detta. Om man dessutom måste
taga hänsyn till störspänningar från
starkströms-apparater, får man räkna med att dessa böra ligga
ca 30 à 40 dB lägre, m. a. o. de äro av
storleksordningen 1 juV/m till 300 fiVjm. Om det skall lyckas
elektrotekniken att få bukt med de
starkströmselektriska radiostörningarna, är det en oavvislig
nödvändighet, att man icke blott skall kunna uppmäta dess
låga fältstyrkor, utan att man även skall kunna
undersöka deras
frekvensspektrum.
Inom telegraf- och
telefontekniken
finna vi en analogi till
radioteknikens
störspänningar i de
överhörning sspänningar,
som där uppträda.
Som bekant
betecknar man med
överhörning mellan
tvenne förbindelser det
förhållande, att man
vid lyssning på den
ena förbindelsen icke
blott hör önskat ljud
utan även störande
ljud från den andra
förbindelsen. Om än
överhörningen
ursprungligen varit ett
begrepp för
telefon-tekniken, kan samma
begrepp även
användas för telegraf- och [-televisionsförbindelser-]
{+televisionsförbindel-
ser+} samt tillämpas
med lika stor fördel
för tråd- som för
radioförbindelser. I
detta sammanhang
kan jag icke neka
mig nöjet att anföra
följande
skämtsamma definition på
överhörning:
"överhörning är det knyst,
som man hör, när
det är tyst."
Överhörningen
mätes vanligen som
förhållandet mellan
den inmatade,
önskade och den uttagna, störande spänningen och detta
förhållande uttryckes ibland i överhörningsenheter
(crosstalk units), varvid en överhörningsenhet är en
milliondel. På grund av att de tal, som uttrycka
förhållandet mellan tvenne spänningar inom
teletekniken, vanligen bliva mycket stora, brukar man räkna
med logaritmen — den naturliga eller den Briggska —
för dessa tal i stället för med talen själva. Sålunda
tages logaritmen för överhörningsenhetens
inverterade värde, och man talar då om
överhörningsdämp-ning i neper eller decibell.
Några vanliga värden på överhörningsdämpningen
för förstklassiga förbindelser i telefonkablar må
anföras. Enligt de av CCIF uppställda fordringarna
får överhörningsdämpningen för en komplett
inter-urbanförbindelse icke understiga 6,2 neper, vilket vid
en inmatad normalspänning av ca 1 Y betyder, att
överhörningsspänningen icke får ha större värde än
2 mV. Vissa ledningar i moderna telefonkablar
användas som bekant som rundradioprogramledningar.
Här är fordran på överhörningsfrihet ännu högre,
nämligen 9 neper, motsvarande en överhörningsspän-

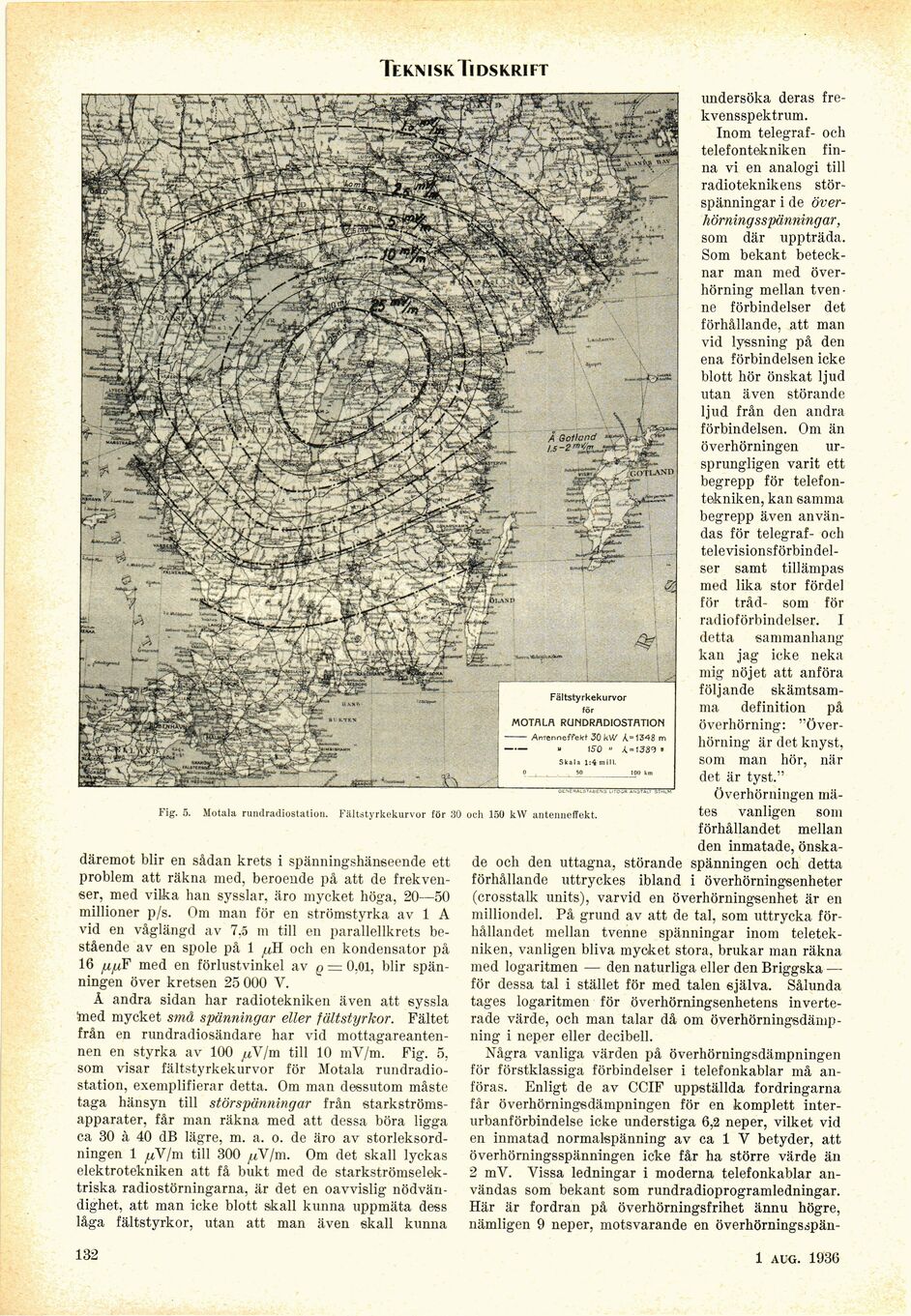

Fig. 5. Motala rundradiostation. Fältstyrkekurvor för 30 och 150 kW antenncffekt.
Fältstyrkekurvor
för MOTALA RUNDRADIOSTATION
- Amenneffekt 30 kW A" 1348 m
–- » ISO » A-1339 ■
Skala 1:4 mill.
O 50 100 km
132
1 aug. 1936
