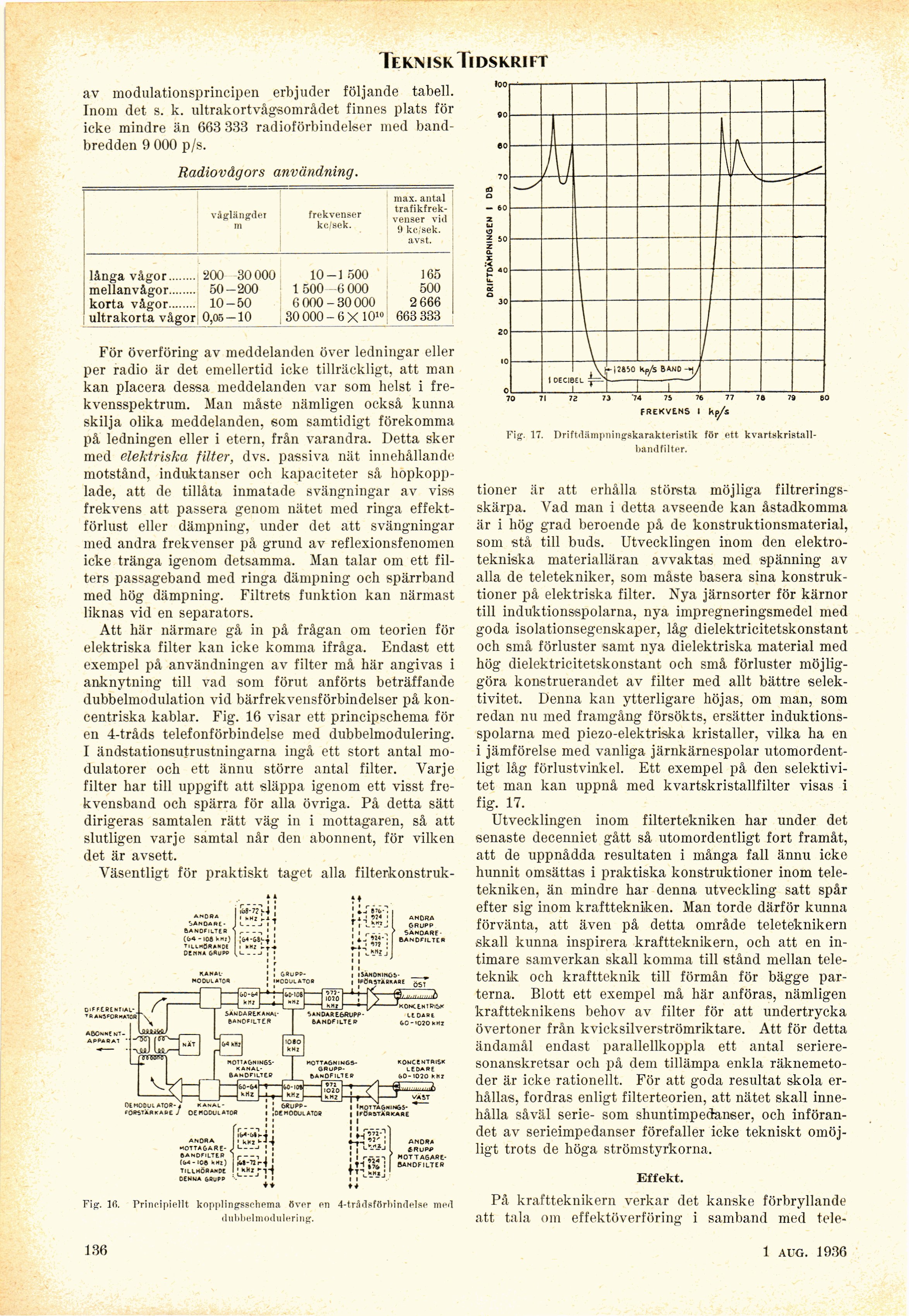

TEKN1SK TiDSKRIFT
av modulationsprincipen erbjuder följande tabell.
Inom det s. k. ultrakortvågsområdet finnes plats för
icke mindre än 663 333 radioförbindelser med
bandbredden 9 000 p/s.
Radiovågors användning.
våglängder m frekvenser kc/sek. max. antal
trafikfrekvenser vid 9 kc/sek. avst.
långa vågor........ 200 30 000 10-1 500 165
mellanvågor........ 50 -200 1 500 -6 000 500
korta vågor........ 10 - 50 6 000 - 30000 2 666
ultrakorta vågor 0,05-10_; 30000- 6X_1010 663 333
För överföring av meddelanden över ledningar eller
per radio är det emellertid icke tillräckligt, att man
kan placera dessa meddelanden var som helst i
frekvensspektrum. Man måste nämligen också kunna
skilja olika meddelanden, som samtidigt förekomma
på ledningen eller i etern, från varandra. Detta sker
med elektriska filter, dvs. passiva nät innehållande
motstånd, induktanser och kapaciteter så
hopkopplade, att de tillåta inmatade svängningar av viss
frekvens att passera genom nätet med ringa
effektförlust eller dämpning, under det att svängningar
med andra frekvenser på grund av reflexionsfenomen
icke tränga igenom detsamma. Man talar om ett
filters passageband med ringa dämpning och spärrband
med hög dämpning. Filtrets funktion kan närmast
liknas vid en separators.
Att här närmare gå in på frågan om teorien för
elektriska filter kan icke komma ifråga. Endast ett
exempel på användningen av filter må här angivas i
anknytning till vad som förut anförts beträffande
dubbelmodulation vid bärfrekvensförbindelser på
koncentriska kablar. Fig. 16 visar ett principschema för
en 4-tråds telefonförbindelse med dubbelmodulering.
I ändstationsutrustningarna ingå ett stort antal
mo-dulatorer och ett ännu större antal filter. Varje
filter har till uppgift att släppa igenom ett visst
frekvensband och spärra för alla övriga. På detta sätt
dirigeras samtalen rätt väg in i mottagaren, så att
slutligen varje samtal når den abonnent, för vilken
det är avsett.
Väsentligt för praktiskt taget alla filterkonstruk-
Fig. 16. Principiellt kopplingsschema över en 4-trådsf8rhindeIse med
dubbelmodulering.
Fig. 17. Driftdiimpningskarakteristik för ett
kvartskristall-bandfilter.
FREKVENS I k^/s
tioner är att erhålla största möjliga
filtrerings-skärpa. Vad man i detta avseende kan åstadkomma
är i hög grad beroende på de konstruktionsmaterial,
som stå till buds. Utvecklingen inom den
elektrotekniska materialläran avvaktas med spänning av
alla de teletekniker, som måste basera sina
konstruktioner på elektriska filter. Nya järnsorter för kärnor
till induktionsspolarna, nya impregneringsmedel med
goda isolationsegenskaper, låg dielektricitetskonstant
och små förluster samt nya dielektriska material med
hög dielektricitetskonstant och små förluster
möjliggöra konstruerandet av filter med allt bättre
selektivitet. Denna kan ytterligare höjas, om man, som
redan nu med framgång försökts, ersätter
induktionsspolarna med piezo-elektriska kristaller, vilka ha en
i jämförelse med vanliga järnkärnespolar
utomordentligt låg förlustvinkel. Ett exempel på den
selektivitet man kan uppnå med kvartskristallfilter visas i
fig. 17.
Utvecklingen inom filtertekniken har under det
senaste decenniet gått så utomordentligt fort framåt,
att de uppnådda resultaten i många fall ännu icke
hunnit omsättas i praktiska konstruktioner inom
teletekniken, än mindre har denna utveckling satt spår
efter sig inom krafttekniken. Man torde därför kunna
förvänta, att även på detta område teleteknikern
skall kunna inspirera kraftteknikern, och att en
intimare samverkan skall komma till stånd mellan
teleteknik och kraftteknik till förmån för bägge
parterna. Blott ett exempel må här anföras, nämligen
kraftteknikens behov av filter för att undertrycka
övertoner från kvicksilverströmriktare. Att för detta
ändamål endast parallellkoppla ett antal
seriere-sonanskretsar och på dem tillämpa enkla
räknemeto-der är icke rationellt. För att goda resultat skola
erhållas, fordras enligt filterteorien, att nätet skall
innehålla såväl serie- som shuntimpedanser, och
införandet av serieimpedanser förefaller icke tekniskt
omöjligt trots de höga strömstyrkorna.
Effekt.
På kraftteknikern verkar det kanske förbryllande
att tala om effektöverföring i samband med tele-
136
1 AUG. 1936
