Teknisk Tidskrift
ledningen i två, vardera
innehållande en högfrekvensförstärkare.
Den ena förstärker i riktningen
väst till öst, den andra i
riktningen öst till väst. Före varje
förstärkare finnes ett inkommande
riktfilter, RKI, och efter
förstärkaren följer ett utgående
riktfilter, RKU, båda med uppgift att
förhindra uppkomsten av
rundgående strömmar i den av de
båda förstärkarna bildade slingan.
Varje förstärkare innehåller en
korrektionskoppling liknande den
som finnes i ändstationen.
Utförande.
Ändstationsutrustningen är,
liksom mellanförstärkaren. monterad
i en låg stativram av U-järn, vilken
fastskruvas på fötter så att
systemet kan ställas på ett underlag
utan fastsättning eller stagning,
se fig. 10. Den totala höjden är
1 121 mm. Stativets bredd är 495
mm och djupet 416 mm. Om man
för bekvämare handhavande av
systemets mät- och manöverorgan
önskar en större höjd, insättes en
förlängningsrani mellan
stativramen och foten, varigenom höjden
blir 1 699 mm. I
förlängningsramen finnes då plats för extra
paneler, såsom kraftpanel och
automatisk nivåregulator. Genom
det kompakta montaget av den
normala apparaturen och
anordningen med förlängningsram och
löstagbara fötter kan systemet lätt anpassas efter olika
behov och önskemål. I det fall att förlängningsramen
ej uppbär andra paneler än nätanslutningsaggregatet,
kan stativet vid transport lätt uppdelas och förpackas
i smärre enheter, vilket ofta är önskvärt.
Delapparaterna äro monterade på ena sidan av
483 mm breda panelplåtar, som äro fastskruvade på
stativets båda sidor. Mellan fram- och baksidans
paneler går stativkabeln, som förbinder de olika
panelerna inbördes och med kopplingslisten för yttre
anslutning, som är placerad högst upp i stativet.
Panelernas detaljer och förbindningar skyddas medelst
löstagbara huvar.
Om intermittent uppvärmning av byggnader.
Av TORSTEN HENNING.
146
5 sept. 1936

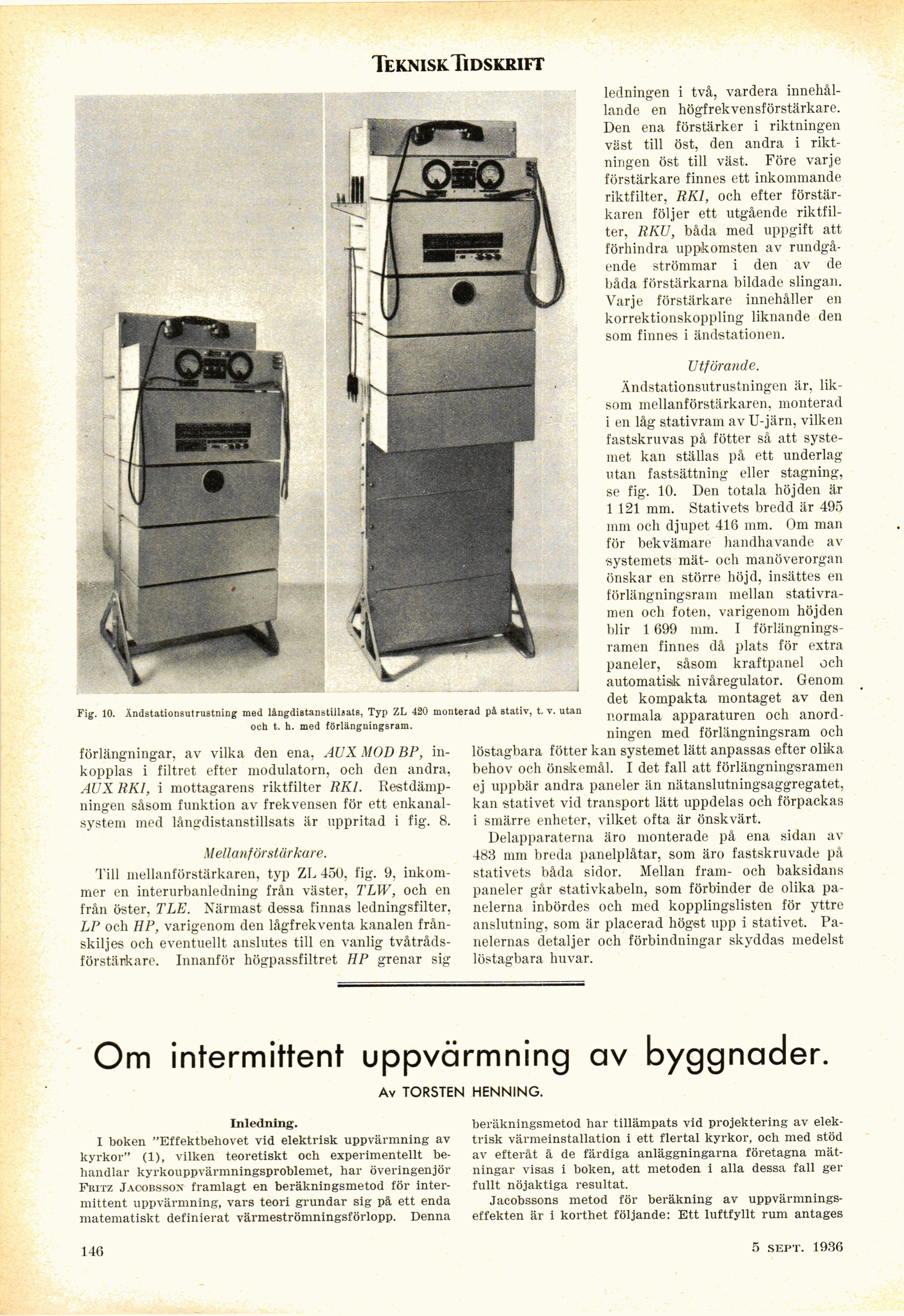

Fig. 10. Ändstations ut rustning med långdistanstillsatB, Typ ZL 420 monterad på stativ, t. v. utan
och t. h. med förlängningsram.
förlängningar, av vilka den ena, AUX MOD BP,
inkopplas i filtret efter modulatorn, och den andra,
AUX RKI, i mottagarens riktfilter RKI.
Restdämp-ningen såsom funktion av frekvensen för ett
enkanal-system med långdistanstillsats är uppritad i fig. 8.
Mellanförstärkare.
Till mellanförstärkaren, typ ZL 450, fig. 9,
inkommer en interurbanledning från väster, TLW, och en
från öster, TLE. Närmast dessa finnas ledningsfilter,
LP och HP, varigenom den lågfrekventa kanalen
från-skiljes och eventuellt anslutes till en vanlig
tvåtråds-förstärkare. Innanför högpassfiltret HP grenar sig
Inledning.
I boken "Effektbehovet vid elektrisk uppvärmning av
kyrkor" (1), vilken teoretiskt och experimentellt
behandlar kyrkouppvärmningsproblemet, har överingenjör
Fritz Jacobsson framlagt en beräkningsmetod för
intermittent uppvärmning, vars teori grundar sig på ett enda
matematiskt definierat värmeströmningsförlopp. Denna
beräkningsmetod har tillämpats vid projektering av
elektrisk värmeinstallation i ett flertal kyrkor, och med stöd
av efteråt å de färdiga anläggningarna företagna
mätningar visas i boken, att metoden i alla dessa fall ger
fullt nöjaktiga resultat.
Jacobssons metod för beräkning av
uppvärmnings-effekten är i korthet följande: Ett luftfyllt rum antages
