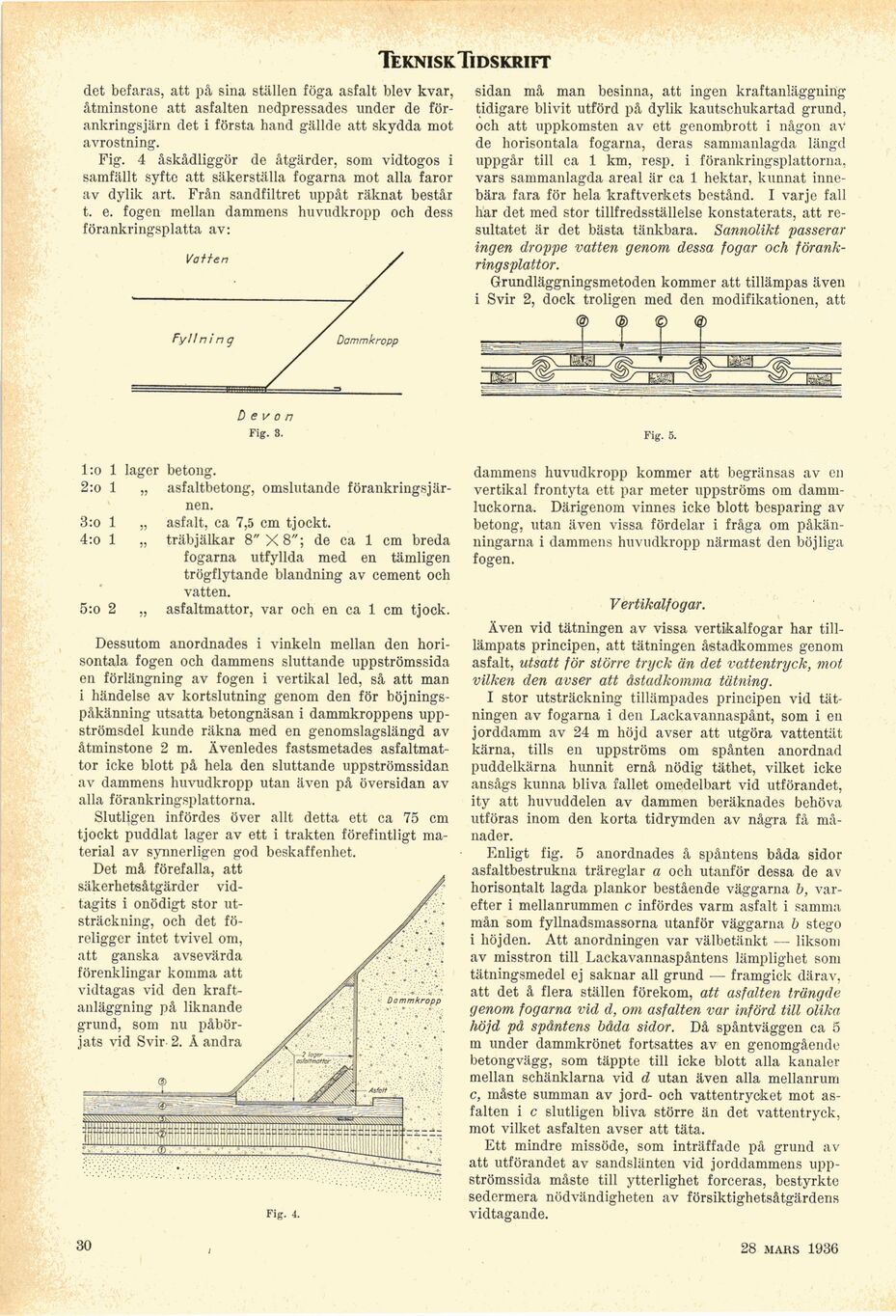

TekniskTidskrift

det befaras, att på sina ställen föga asfalt blev kvar,
åtminstone att asfalten nedpressades under de
förankringsjärn det i första hand gällde att skydda mot
avrostning.

Fig. 4 åskådliggör de åtgärder, som vidtogos i
samfällt syfte att säkerställa fogarna mot alla faror
av dylik art. Från sandfiltret uppåt räknat består
t. e. fogen mellan dammens huvudkropp och dess
förankringsplatta av:

Väften

Fyll ni n g

D e v o n

Fig. 3.

sidan må man besinna, att ingen kraftanläggning
tidigare blivit utförd på dylik kautschukartad grund,
och att uppkomsten av ett genombrott i någon av
de horisontala fogarna, deras sammanlagda längd
uppgår till ca 1 km, resp. i förankringsplattorna,
vars sammanlagda areal är ca 1 hektar, kunnat
innebära fara för hela kraftverkets bestånd. I varje fall
har det med stor tillfredsställelse konstaterats, att
resultatet är det bästa tänkbara. Sannolikt passerar
ingen droppe vatten genom dessa fogar och
förankringsplattor.

Grundläggningsmetoden kommer att tillämpas även
i Svir 2, dock troligen med den modifikationen, att

Fig. 5.

l:o 1 lager betong.

2:o 1 „ asfaltbetong, omslutande
förankringsjärnen.

3:o 1 „ asfalt, ca 7,5 cm tjockt.

4:o 1 „ träbjälkar 8" X 8"; de ca 1 cm breda
fogarna utfyllda med en tämligen
trögflytande blandning av cement och
vatten.

5:o 2 „ asfaltmattor, var och en ca 1 cm tjock.

Fig. 4.

dammens huvudkropp kommer att begränsas av en
vertikal frontyta ett par meter uppströms om
dammluckorna. Därigenom vinnes icke blott besparing av
betong, utan även vissa fördelar i fråga om
påkänningarna i dammens huvudkropp närmast den böjliga
fogen.

Vertikalfogar.

Även vid tätningen av vissa vertikalfogar har
till-lämpats principen, att tätningen åstadkommes genom
asfalt, utsatt för större tryck än det vattentryck, mot
vilken den avser att åstadkomma tätning.

I stor utsträckning tillämpades principen vid
tätningen av fogarna i den Lackavannaspånt, som i en
jorddamm av 24 m höjd avser att utgöra vattentät
kärna, tills en uppströms om spånten anordnad
puddelkärna hunnit ernå nödig täthet, vilket icke
ansågs kunna bliva fallet omedelbart vid utförandet,
ity att huvuddelen av dammen beräknades behöva
utföras inom den korta tidrymden av några få
månader.

Enligt fig. 5 anordnades å spåntens båda sidor
asfaltbestrukna träreglar a och utanför dessa de
av-horisontalt lagda plankor bestående väggarna b,
varefter i mellanrummen c infördes varm asfalt i samma
mån som fyllnadsmassorna utanför väggarna b stego
i höjden. Att anordningen var välbetänkt — liksom
av misstron till Lackavannaspåntens lämplighet som
tätningsmedel ej saknar ali grund — framgick därav,
att det å flera ställen förekom, att asfalten trängde
genom fogarna vid d, om asfalten var införd till olika
höjd på spåntens båda sidor. Då spåntväggen ca 5
m under dammkrönet fortsattes av en genomgående
betongvägg, som täppte till icke blott alla kanaler
mellan schänklarna vid d utan även alla mellanrum
c, måste summan av jord- och vattentrycket mot
asfalten i c slutligen bliva större än det vattentryck,
mot vilket asfalten avser att täta.

Ett mindre missöde, som inträffade på grund av
att utförandet av sandslänten vid jorddammens
uppströmssida måste till ytterlighet forceras, bestyrkte
sedermera nödvändigheten av försiktighetsåtgärdens
vidtagande.

32 28 mars 1936

Dessutom anordnades i vinkeln mellan den
horisontala fogen och dammens sluttande uppströmssida
en förlängning av fogen i vertikal led, så att man
i händelse av kortslutning genom den för
böjnings-påkänning utsatta betongnäsan i dammkroppens
uppströmsdel kunde räkna med en genomslagslängd av
åtminstone 2 m. Ävenledes fastsmetades
asfaltmattor icke blott på hela den sluttande uppströmssidan
av dammens huvudkropp utan även på översidan av
alla förankringsplattorna.

Slutligen infördes över allt detta ett ca 75 cm
tjockt puddlat lager av ett i trakten förefintligt
material av synnerligen god beskaffenhet.

Det må förefalla, att
säkerhetsåtgärder
vidtagits i onödigt stor
utsträckning, och det
föreligger intet tvivel om,
att ganska avsevärda
förenklingar komma att
vidtagas vid den kraft-

... . , ... j /V Dammkropp

anläggning på liknande ™

grund, som nu
påbörjats vid Svir 2. A andra
