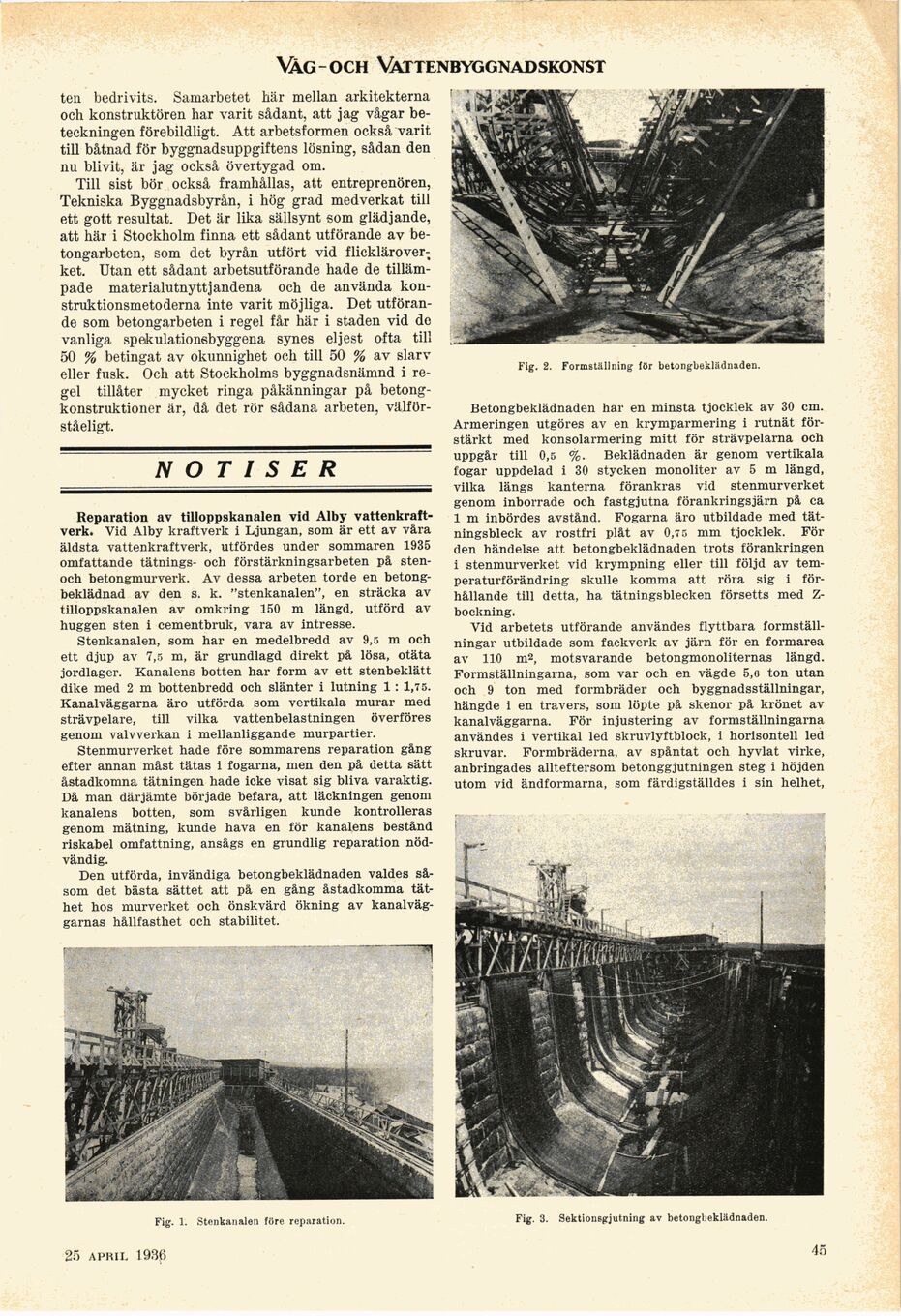

Vag och Vvttenbyggnadskonst

ten bedrivits. Samarbetet här mellan arkitekterna
och konstruktören har varit sådant, att jag vågar
beteckningen förebildligt. Att arbetsformen också varit
till båtnad för byggnadsuppgiftens lösning, sådan den
nu blivit, är jag också övertygad om.

Till sist bör också framhållas, att entreprenören,
Tekniska Byggnadsbyrån, i hög grad medverkat till
ett gott resultat. Det är lika sällsynt som glädjande,
att här i Stockholm finna ett sådant utförande av
betongarbeten, som det byrån utfört vid flicklärover;
ket. Utan ett sådant arbetsutförande hade de
tillämpade materialutnyttjandena och de använda
konstruktionsmetoderna inte varit möjliga. Det
utförande som betongarbeten i regel får här i staden vid de
vanliga spekulationsbyggena synes eljest ofta till
50 % betingat av okunnighet och till 50 % av slarv
eller fusk. Och att Stockholms byggnadsnämnd i
regel tillåter mycket ringa påkänningar på
betongkonstruktioner är, då det rör sådana arbeten,
välför-ståeligt.

NOTISER

Reparation av tilloppskanalen vid Alby
vattenkraftverk. Vid Alby kraftverk i Ljungan, som är ett av våra
äldsta vattenkraftverk, utfördes under sommaren 1935
omfattande tätnings- och förstärkningsarbeten på
sten-och betongmurverk. Av dessa arbeten torde en
betongbeklädnad av den s. k. "stenkanalen", en sträcka av
tilloppskanalen av omkring 150 m längd, utförd av
huggen sten i cementbruk, vara av intresse.

Stenkanalen, som har en medelbredd av 9,5 m och
ett djup av 7,5 m, är grundlagd direkt på lösa, otäta
jordlager. Kanalens botten har form av ett stenbeklätt
dike med 2 m bottenbredd och slänter i lutning 1 : 1,75.
Kanalväggarna äro utförda som vertikala murar med
strävpelare, till vilka vattenbelastningen överföres
genom valvverkan i mellanliggande murpartier.

Stenmurverket hade före sommarens reparation gång
efter annan måst tätas i fogarna, men den på detta sätt
åstadkomna tätningen hade icke visat sig bliva varaktig.
Då man därjämte började befara, att läckningen genom
kanalens botten, som svårligen kunde kontrolleras
genom mätning, kunde hava en för kanalens bestånd
riskabel omfattning, ansågs en grundlig reparation
nödvändig.

Den utförda, invändiga betongbeklädnaden valdes
såsom det bästa sättet att på en gång åstadkomma
täthet hos murverket och önskvärd ökning av
kanalväggarnas hållfasthet och stabilitet.

■Hl......................... ü

Fig. 1. Stenkanalen före reparation.

25 apkii. 1936

Fig. 2. Formställning för betongbeklädnaden.

Betongbeklädnaden har en minsta tjocklek av 30 cm.
Armeringen utgöres av en krymparmering i rutnät
förstärkt med konsolarmering mitt för strävpelarna och
uppgår till 0,5 %. Beklädnaden är genom vertikala
fogar uppdelad i 30 stycken monoliter av 5 m längd,
vilka längs kanterna förankras vid stenmurverket
genom inborrade och fastgjutna förankringsjärn på ca
1 m inbördes avstånd. Fogarna äro utbildade med
tät-ningsbleck av rostfri plåt av 0,75 mm tjocklek. För
den händelse att betongbeklädnaden trots förankringen
i stenmurverket vid krympning eller till följd av
temperaturförändring skulle komma att röra sig i
förhållande till detta, ha tätningsblecken försetts med
Z-bockning.

Vid arbetets utförande användes flyttbara
formställningar utbildade som fackverk av järn för en formarea
av 110 m2, motsvarande betongmonoliternas längd.
Formställningarna, som var och en vägde 5,o ton utan
och 9 ton med formbräder och byggnadsställningar,
hängde i en travers, som löpte på skenor på krönet av
kanalväggarna. För injustering av formställningarna
användes i vertikal led skruvlyftblock, i horisontell led
skruvar. Formbräderna, av spåntat och hyvlat virke,
anbringades allteftersom betonggjutningen steg 1 höjden
utom vid ändformarna, som färdigställdes i sin helhet,

Fig. 3. Sektionsgjutning av betongbeklädnaden.
