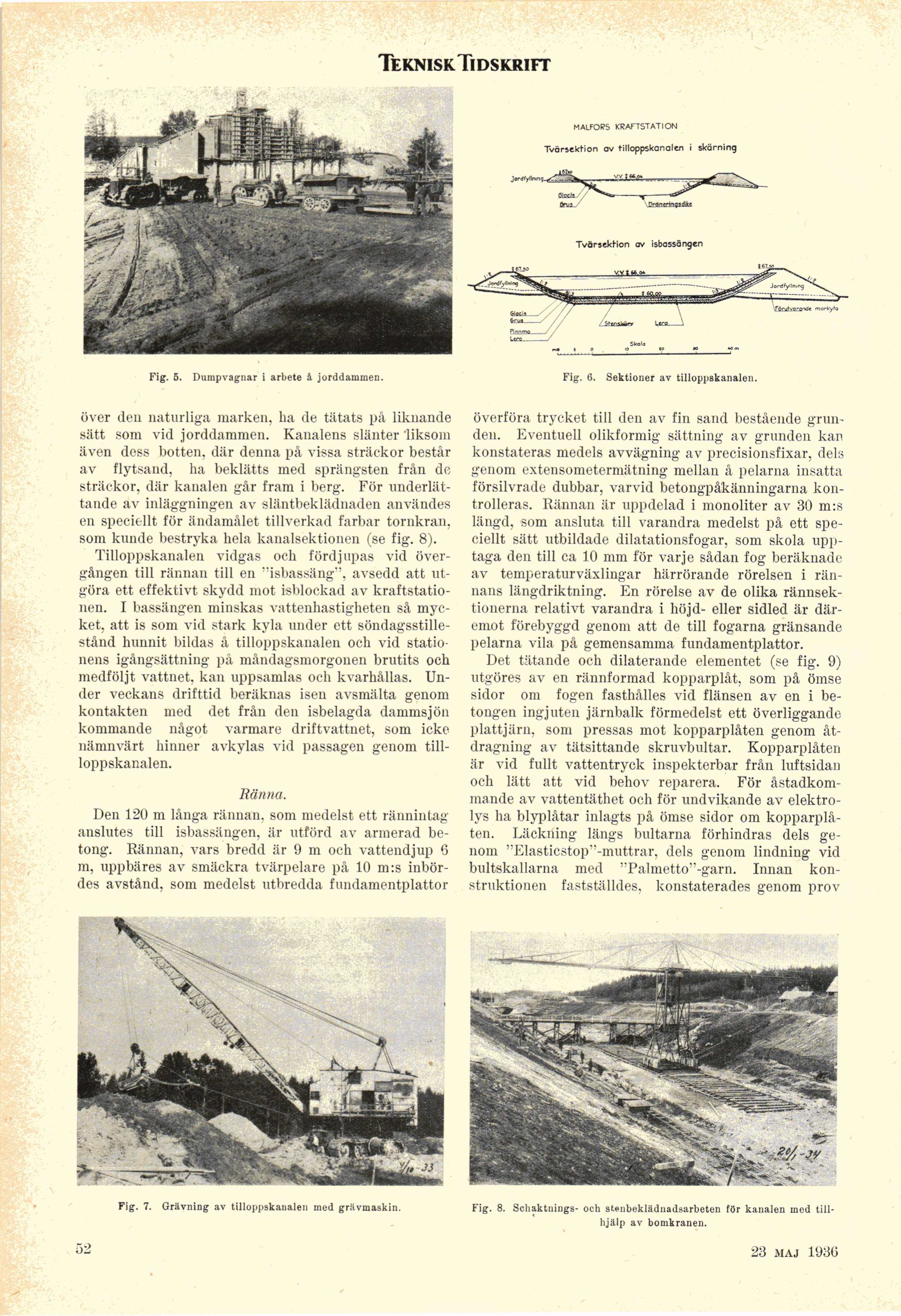

Fig. 6. Dumpvagnar i arbete å jorddammen. Fig. 6. Sektioner av tilloppskanalen.

TekniskTidskrift

TvörsekHon av isbassöngen

MALFORS KRAFTSTATION
Tvärsektion ov tilloppskanalen i skärning

]ordMlmnq^r.–

.rroneringsijiie

över den naturliga marken, ha de tätats på liknande
sätt som vid jorddammen. Kanalens slänter ’liksom
även dess botten, där denna på vissa sträckor består
av flytsand, ha beklätts med sprängsten från de
sträckor, där kanalen går fram i berg. För
underlättande av inläggningen av släntbeklädnaden användes
en speciellt för ändamålet tillverkad farbar tornkran,
som kunde bestryka hela kanalsektionen (se fig. 8).

Tilloppskanalen vidgas och fördjupas vid
övergången till rännan till en "isbassäng", avsedd att
utgöra ett effektivt skydd mot isblockad av
kraftstationen. I bassängen minskas vattenhastigheten så
mycket, att is som vid stark kyla under ett
söndagsstille-stånd hunnit bildas å tilloppskanalen och vid
stationens igångsättning på måndagsmorgonen brutits och
medföljt vattnet, kan uppsamlas och kvarhållas.
Under veckans drifttid beräknas isen avsmälta genom
kontakten med det från den isbelagda dammsjön
kommande något varmare driftvattnet, som icke
nämnvärt hinner avkylas vid passagen genom
till-loppskanalen.

Ränna.

Den 120 m långa rännan, som medelst ett rännintag
anslutes till isbassängen, är utförd av armerad
betong. Rännan, vars bredd är 9 m och vattendjup 6
m, uppbäres av smäckra tvärpelare på 10 m:s
inbördes avstånd, som medelst utbredda fundamentplattor

Fig. 7. Grävning av tilloppskanalen med grävmaskin.

52

överföra trycket till den av fin sand bestående
grunden. Eventuell olikformig sättning av grunden kan
konstateras medels avvägning av precisionsfixar, dels
genom extensometermätning mellan å pelarna insatta
försilvrade dubbar, varvid betongpåkänningarna
kontrolleras. Rännan är uppdelad i monoliter av 30 m:s
längd, som ansluta till varandra medelst på ett
speciellt sätt utbildade dilatationsfogar, som skola
upptaga den till ca 10 mm för varje sådan fog beräknade
av temperaturväxlingar härrörande rörelsen i
rännans längdriktning. En rörelse av de olika
rännsektionerna relativt varandra i höjd- eller sidled är
däremot förebyggd genom att de till fogarna gränsande
pelarna vila på gemensamma fundamentplattor.

Det tätande och dilaterande elementet (se fig. 9)
utgöres av en rännformad kopparplåt, som på ömse
sidor om fogen fasthålles vid flänsen av en i
betongen ingjuten järnbalk förmedelst ett överliggande
plattjärn, som pressas mot kopparplåten genom
åtdragning av tätsittande skruvbultar. Kopparplåten
är vid fullt vattentryck inspekterbar från luftsidan
och lätt att vid behov reparera. För
åstadkommande av vattentäthet och för undvikande av
elektrolys ha blyplåtar inlagts på ömse sidor om
kopparplåten. Läckning längs bultarna förhindras dels
genom "Elasticstop"-muttrar, dels genom lindning vid
bultskallarna med ’Talmetto"-garn. Innan
konstruktionen fastställdes, konstaterades genom prov

Fig. 8. Schaktuings- och stenbeklädnadsarbeten för kanalen med
tillhjälp av bomkranen.

23 maj 193(5
