[-Väg-och-]{+Väg-och+} Vyttfnbyggnadskonst

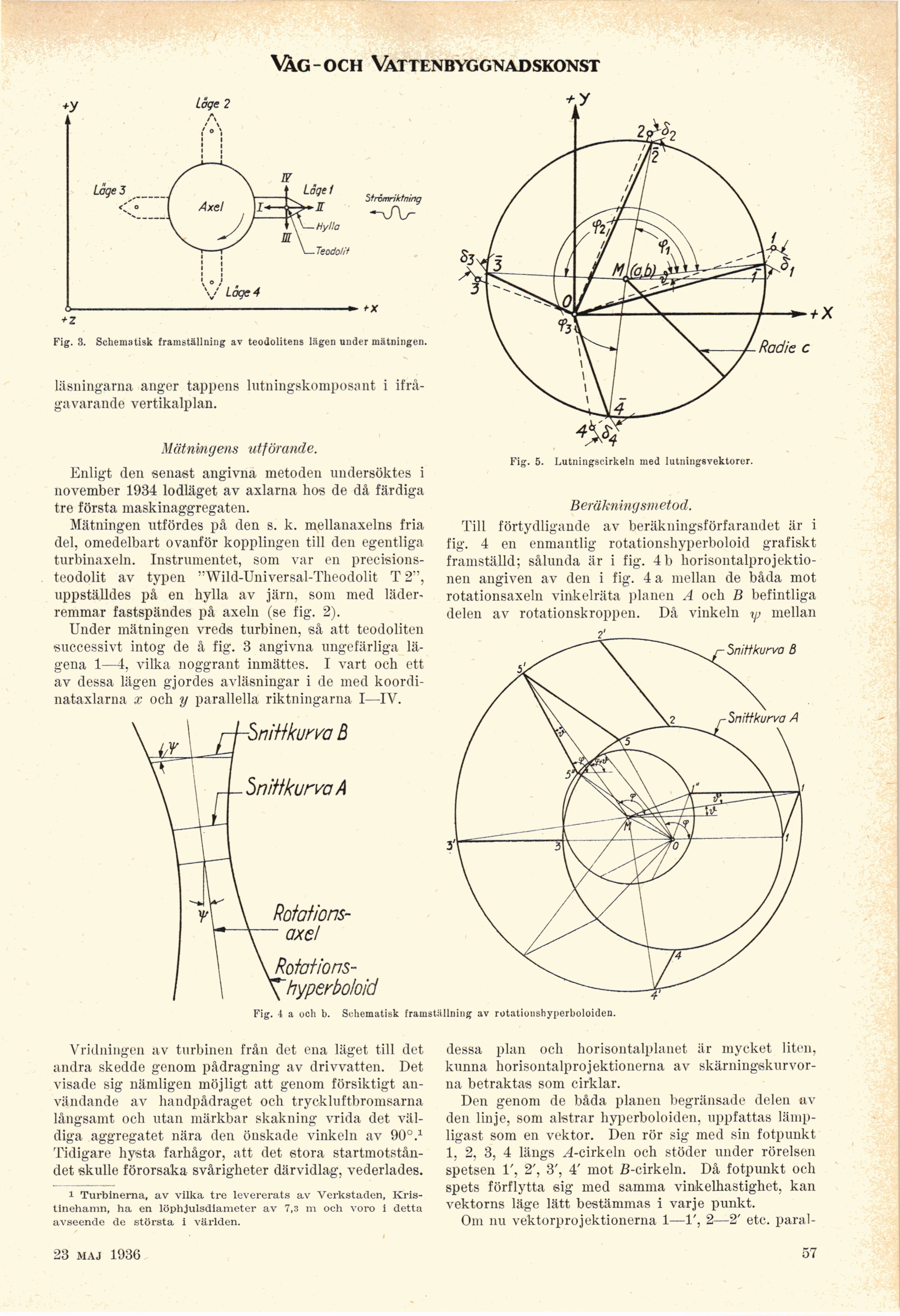

Fig. 4 a och b. Schematisk framställning av rotationshyperboloiden.

i >—
+ 2

Fig. 3.

läsningarna anger tappens lutningskomposant i
ifrågavarande vertikalplan.

Mätningens utförande.

Enligt den senast angivna metoden undersöktes i
november 1934 lodläget av axlarna hos de då färdiga
tre första maskinaggregaten.

Mätningen utfördes på den s. k. mellanaxelns fria
del, omedelbart ovanför kopplingen till den egentliga
turbinaxeln. Instrumentet, som var en
precisions-teodolit av typen "Wild-Universal-Theodolit T 2"’,
uppställdes på en hylla av järn. som med
läderremmar fastspändes på axeln (se fig. 2).

Under mätningen vreds turbinen, så att teodoliten
successivt intog de å fig. 3 angivna ungefärliga
lägena 1—4, vilka noggrant inmättes. I vart och ett
av dessa lägen gjordes avläsningar i de med
koordi-nataxlarna x och y parallella riktningarna I—IV.

Fig. 5. Lutningscirkeln med lutningsvektorer.

Beräkning sm efod.

Till förtydligande av beräkningsförfaraudet är i
fig. 4 en enmantlig rotationshyperboloid grafiskt
framställd; sålunda är i fig. 4 b
horisontalprojektionen angiven av den i fig. 4 a mellan de båda mot
rotationsaxeln vinkelräta planen A och B befintliga
delen av rotationskroppen. Då vinkeln yj mellan

Snittkurvo ß

Vridningen av turbinen från det ena läget till det
andra skedde genom pådragning av drivvatten. Det
visade sig nämligen möjligt att genom försiktigt
användande av handpådraget och tryckluftbromsarna
långsamt och utan märkbar skakning vrida det
väldiga aggregatet nära den önskade vinkeln av 90°.1
Tidigare hysta farhågor, att det stora
startmotståndet skulle förorsaka svårigheter därvidlag, vederlades.

i Turbinerna, av vilka tre levererats av Verkstaden,
Kristinehamn, ha en löphjulsdiameter av 7,3 m och voro i detta
avseende de största i världen.

dessa plan och horisontalplanet är mycket liten,
kunna horisontalprojektionerna av
skärningskurvor-na betraktas som cirklar.

Den genom de båda planen begränsade delen uv
den linje, som alstrar hyperboloiden, uppfattas
lämpligast som en vektor. Den rör sig med sin fotpunkt
1, 2, 3, 4 längs ^4-cirkeln och stöder under rörelsen
spetsen 1’, 2’, 3’, 4’ mot ß-cirkeln. Då fotpunkt och
spets förflytta sig med samma vinkelhastighet, kan
vektorns läge lätt bestämmas i varje punkt.

Om nu vektorprojektionerna 1—1’, 2—2’ etc. paral-

V Låge 4

-

Schematisk framställning av teodolitens lägen under mätningen.

Stmmriktning

■—J\r

ß

5 n it f kurva A

[-Rotofions-axet-]

{+[-Rotofions-axet-]

{+Rotofions-
axet+}+}

Rotofions-

28 mars 1936

57
