V\g-och Vattfnbyggnadskonst

rrorr.

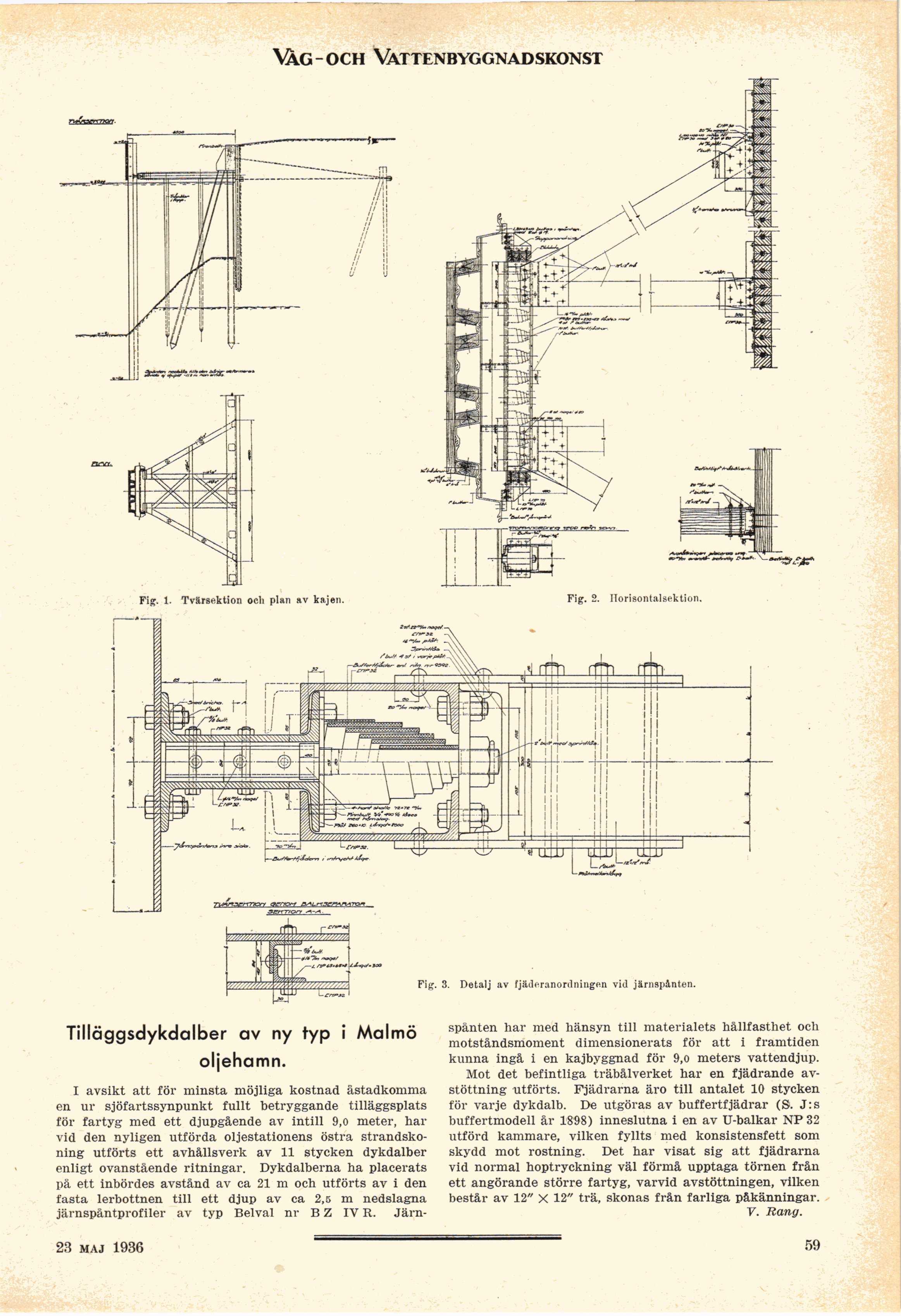

Fig. 3. Detalj av fjäderanordningen vid järnspånter

Fig. 1. TvärBektion och plan av kajen.

Fig. 2. ITorisontal8ektion.

Tilläggsdykdalber av ny typ i Malmö
oljehamn.

I avsikt att för minsta möjliga kostnad åstadkomma
en ur sjöfartssynpunkt fullt betryggande tilläggsplats
för fartyg med ett djupgående av intill 9,0 meter, har
vid den nyligen utförda oljestationens östra
strandskoning utförts ett avhållsverk av 11 stycken dykdalber
enligt ovanstående ritningar. Dykdalberna ha placerats
på ett inbördes avstånd av ca 21 m och utförts av i den
fasta lerbottnen till ett djup av ca 2,5 m nedslagna
järnspåntprofiler av typ Belval nr B Z IV R. Järn-

spånten har med hänsyn till materialets hållfasthet och
motståndsmoment dimensionerats för att i framtiden
kunna ingå i en kajbyggnad för 9,0 meters vattendjup.

Mot det befintliga träbålverket har en fjädrande
av-stöttning utförts. Fjädrarna äro till antalet 10 stycken
för varje dykdalb. De utgöras av buffertfjädrar (S. J:s
buffertmodell år 1898) inneslutna i en av U-balkar NP32
utförd kammare, vilken fyllts med konsistensfett som
skydd mot röstning. Det har visat sig att fjädrarna
vid normal hoptryckning väl förmå upptaga törnen från
ett angörande större fartyg, varvid avstöttningen, vilken
består av 12" X 12" trä, skonas från farliga påkänningar.

V. Rang.

28 mars 1936

59
