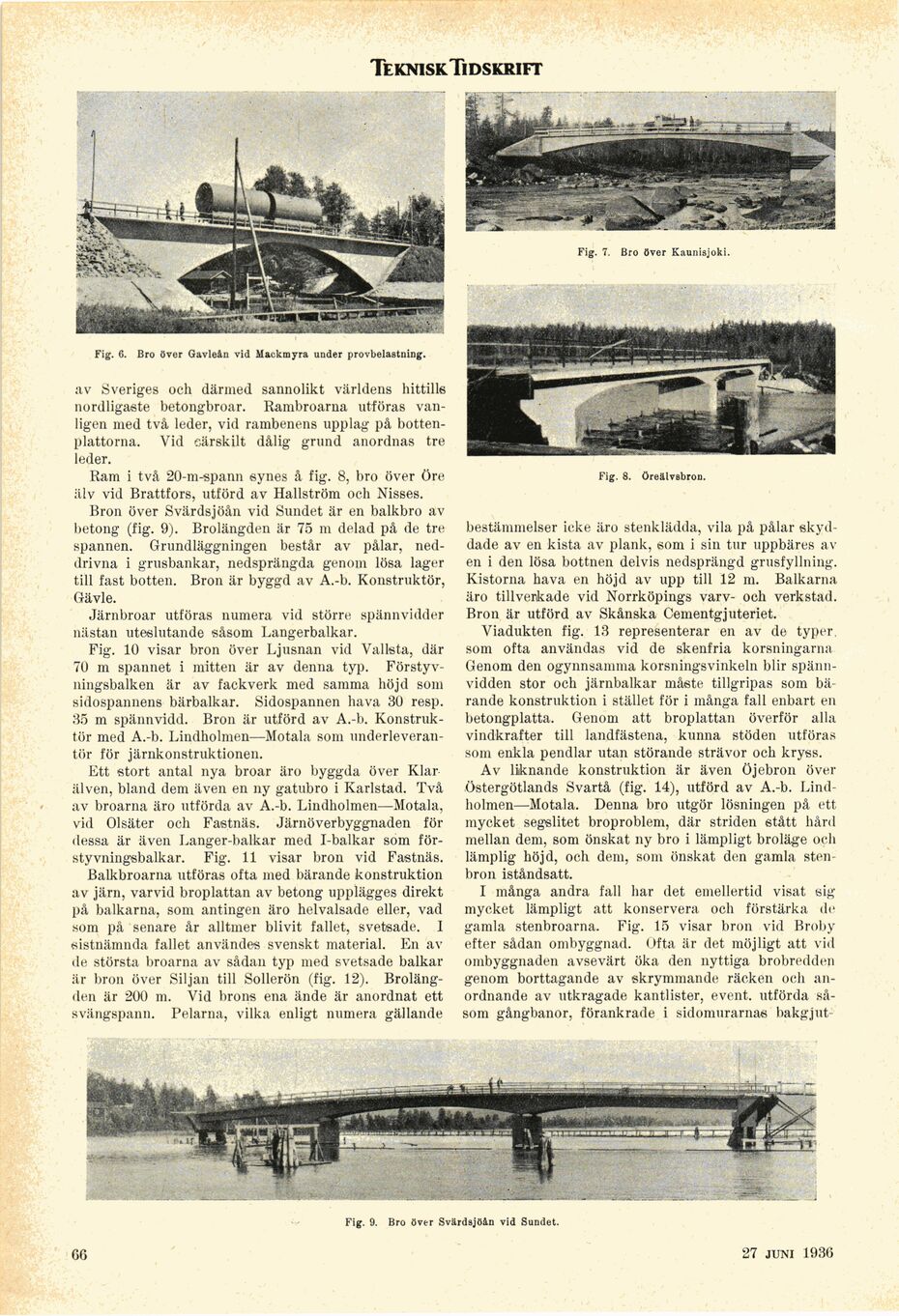

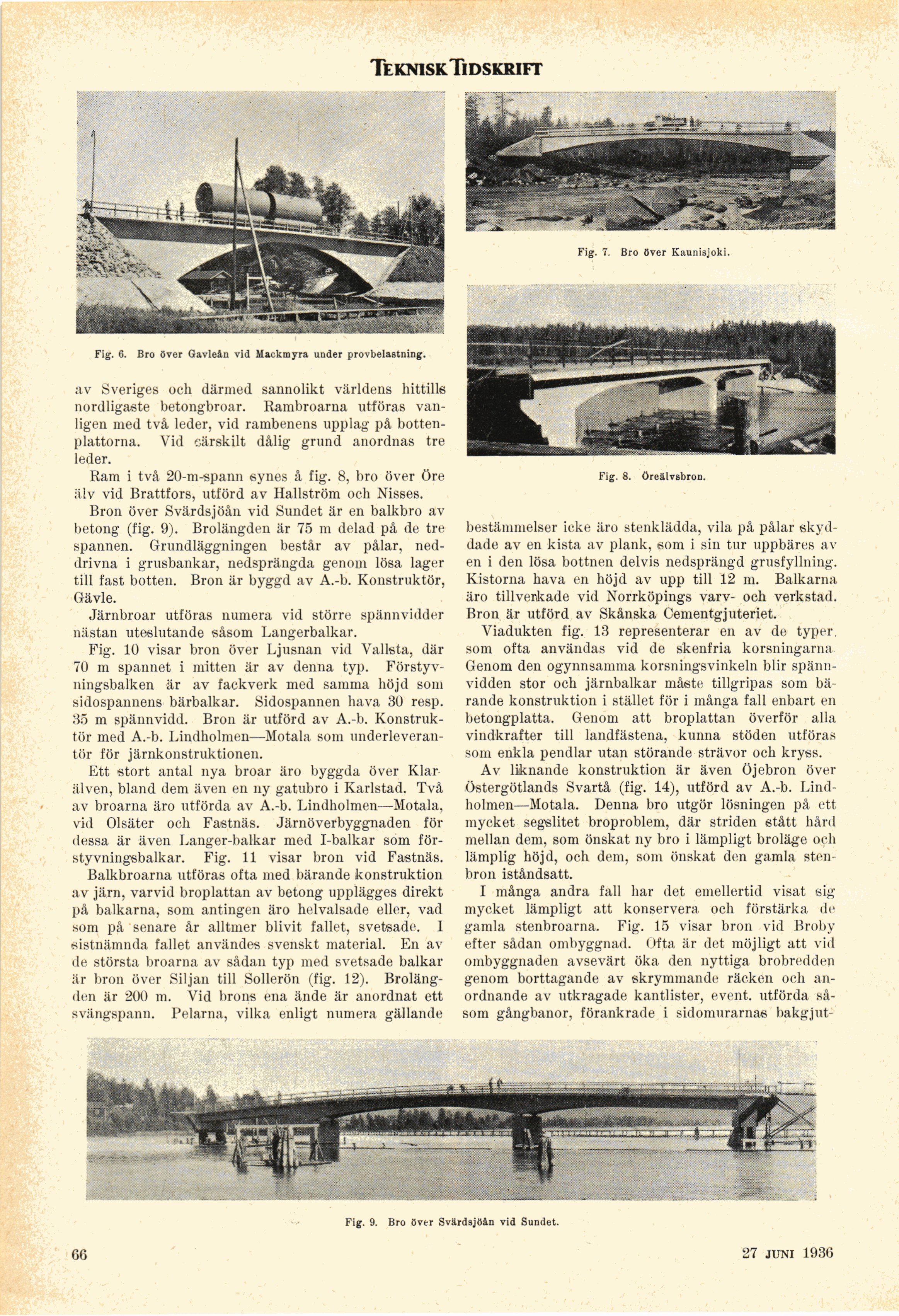

Teknisk Tidskrift

Fig. 7. Bro över Kaunlsjoki.

Fig. 6. Bro över Gavleån vid Mackmyra under provbelastning.

av Sveriges och därmed sannolikt världens hittills
nordligaste betongbroar. Rambroarna utföras
vanligen med två leder, vid rambenens upplag på
bottenplattorna. Vid eärskilt dålig grund anordnas tre
leder.

Ram i två 20-m-spann synes å fig. 8, bro över Öre
älv vid Brattfors, utförd av Hallström och Nisses.

Bron över Svärdsjöån vid Sundet är en balkbro av
betong (fig. 9). Brolängden är 75 m delad på de tre
spännen. Grundläggningen består av pålar,
ned-drivna i grusbankar, nedsprängda genom lösa lager
till fast botten. Bron är byggd av A.-b. Konstruktör,
Gävle.

Järnbroar utföras numera vid större spännvidder
nästan uteslutande såsom Langerbalkar.

Fig. 10 visar bron över Ljusnan vid Vallsta, där
70 m spännet i mitten är av denna typ.
Förstyv-ningsbalken är av fackverk med samma höjd som
sidospannens bärbalkar. Sidospannen hava 30 resp.
35 m spännvidd. Bron är utförd av A.-b.
Konstruktör med A.-b. Lindholmen—Motala som
underleverantör för järnkonstruktionen.

Ett stort antal nya broar äro byggda över Klar
älven, bland dem även en ny gatubro i Karlstad. Två
av broarna äro utförda av A.-b. Lindholmen—Motala,
vid Olsäter och Fastnäs. Järnöverbyggnaden för
dessa är även Langer-balkar med I-balkar som
för-styvningsbalkar. Fig. 11 visar bron vid Fastnäs.

Balkbroarna utföras ofta med bärande konstruktion
av järn, varvid broplattan av betong upplägges direkt
på balkarna, som antingen äro helvalsade eller, vad
.som på senare år alltmer blivit fallet, svetsade. 1
sistnämnda fallet användes svenskt material. En av
de största broarna av sådan typ med svetsade balkar
är bron över Siljan till Sollerön (fig. 12).
Brolängden är 200 m. Vid brons ena ände är anordnat ett
svängspann. Pelarna, vilka enligt numera gällande

bestämmelser icke äro stenklädda, vila på pålar
skyddade av en kista av plank, som i sin tur uppbäres av
en i den lösa bottnen delvis nedsprängd grusfyllning.
Kistorna hava en höjd av upp till 12 m. Balkarna
äro tillverkade vid Norrköpings varv- och verkstad.
Bron är utförd av Skånska Cementgjuteriet.

Viadukten fig. 13 representerar en av de typer
som ofta användas vid de skenfria korsningarna
Genom den ogynnsamnia korsningsvinkeln blir
spännvidden stor och järnbalkar måste tillgripas som
bärande konstruktion i stället för i många fall enbart en
betongplatta. Genom att broplattan överför alla
vindkrafter till landfästena, kunna stöden utföras
som enkla pendlar utan störande strävor och kryss.

Av liknande konstruktion är även Öjebron över
Östergötlands Svartå (fig. 14), utförd av A.-b.
Lindholmen—Motala. Denna bro utgör lösningen på ett
mycket segslitet broproblem, där striden stått hård
mellan dem, som önskat ny bro i lämpligt broläge och
lämplig höjd, och dem, som önskat den gamla
stenbron iståndsatt.

I inånga andra fall har det emellertid visat sig
mycket lämpligt att konservera och förstärka de
gamla stenbroarna. Fig. 15 visar bron vid Broby
efter sådan ombyggnad. Ofta är det möjligt att vid
ombyggnaden avsevärt öka den nyttiga brobredden
genom borttagande av skrymmande räcken och
anordnande av utkragade kantlister, event. utförda
såsom gångbanor, förankrade i sidomurarnas bakgjut-

Fig. 9. Bro över Svärdsjöån vid Sundet.

öreälv8bron.

66

27 juni 1936
