[-Te-]{+Te+} kn i sk Ti ds kr i ft

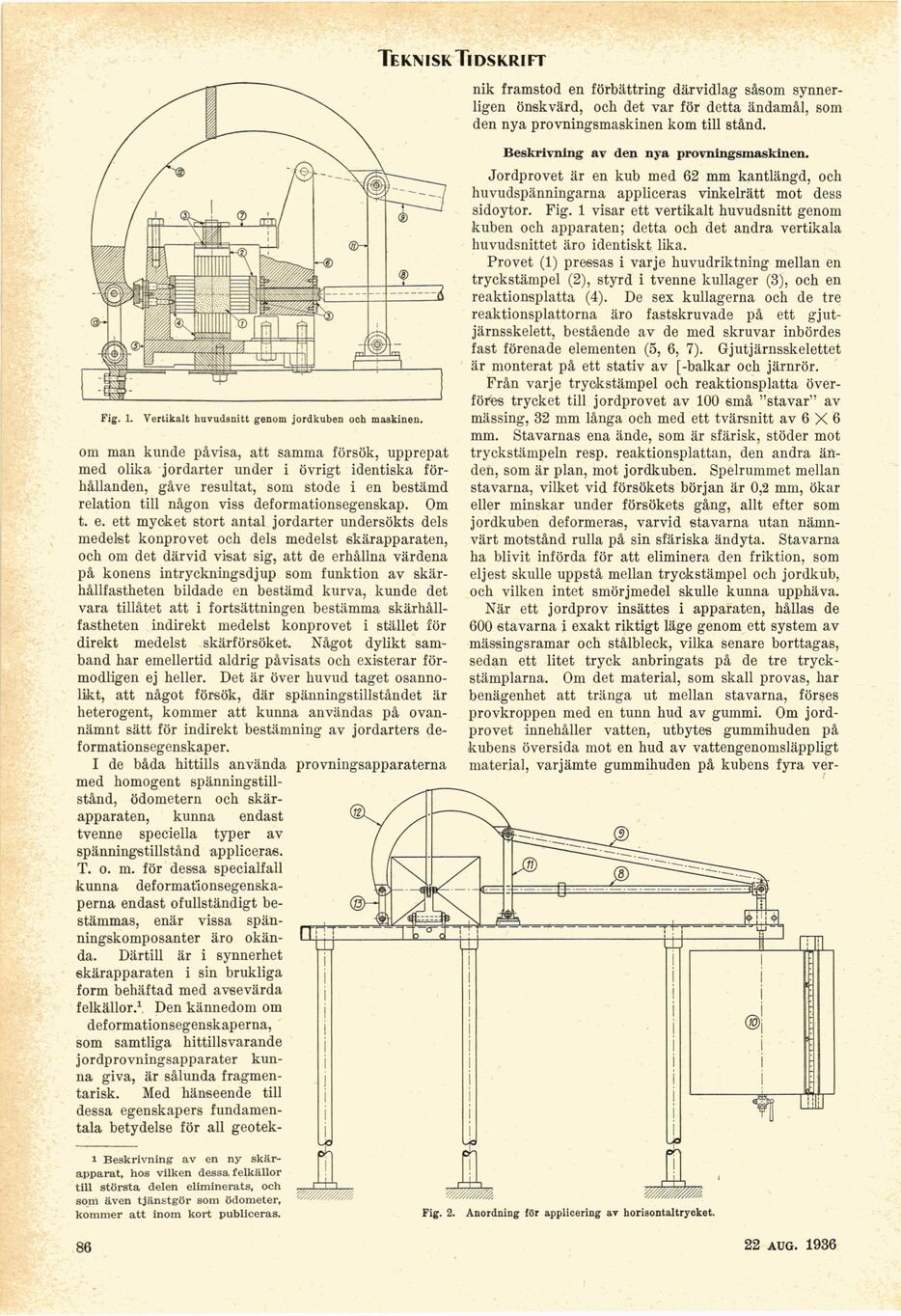

Fig. 1. Vertikalt huvudsnitt genom jordkuben och maskinen.

om man kunde påvisa, att samma försök, upprepat
med olika jordarter under i övrigt identiska
förhållanden, gåve resultat, som stode i en bestämd
relation till någon viss deformationsegenskap. Om
t. e. ett mycket stort antal jordarter undersökts dels
medelst konprovet och dels medelst skärapparaten,
och om det därvid visat sig, att de erhållna värdena
på könens intryckningsdjup som funktion av
skärhållfastheten bildade en bestämd kurva, kunde det
vara tillåtet att i fortsättningen bestämma
skärhållfastheten indirekt medelst konprovet i stället för
direkt medelst skärförsöket. Något dylikt
samband har emellertid aldrig påvisats och existerar
förmodligen ej heller. Det är över huvud taget
osannolikt, att något försök, där spänningstillståndet är
heterogent, kommer att kunna användas på
ovannämnt sätt för indirekt bestämning av jordarters
deformationsegenskaper.

I de båda hittills använda provningsapparaterna
med homogent
spänningstillstånd, ödometern och
skärapparaten, kunna endast
tvenne speciella typer av
spänningstillstånd appliceras.
T. o. m. för dessa specialfall
kunna
deformationsegenskaperna endast ofullständigt
bestämmas, enär vissa
spän-ningskomposanter äro
okända. Därtill är i synnerhet
skärapparaten i sin brukliga
form behäftad med avsevärda
felkällor.1 Den kännedom om

deformationsegenskaperna,
som samtliga hittillsvarande
jordprovningsapparater
kunna giva, är sålunda
fragmentarisk. Med hänseende till
dessa egenskapers
fundamentala betydelse för ali geotek-

nik framstod en förbättring därvidlag såsom
synnerligen önskvärd, och det var för detta ändamål, som
den nya provningsmaskinen kom till stånd.

Beskrivning av den nya provningsmaskinen.

Jordprovet är en kub med 62 mm kantlängd, och
huvudspänningarna appliceras vinkelrätt mot dess
sidoytor. Fig. 1 visar ett vertikalt huvudsnitt genom
kuben och apparaten; detta och det andra vertikala
huvudsnittet äro identiskt lika.

Provet (1) pressas i varje huvudriktning mellan en
tryckstämpel (2), styrd i tvenne kullager (3), och en
reaktionsplatta (4). De sex kullagerna och de tre
reaktionsplattorna äro fastskruvade på ett
gjutjärnsskelett, bestående av de med skruvar inbördes
fast förenade elementen (5, 6, 7). Gjutjärnsskelettet
är monterat på ett stativ av [-[-balkar-]
{+balkar+} och järnrör.

Från varje tryckstämpel och reaktionsplatta
överföres trycket till jordprovet av 100 små "stavar" av
mässing, 32 mm långa och med ett tvärsnitt av 6 X 6
mm. Stavarnas ena ände, som är sfärisk, stöder mot
tryckstämpeln resp. reaktionsplattan, den andra
änden, som är plan, mot jordkuben. Spelrummet mellan
stavarna, vilket vid försökets början är 0,2 mm, ökar
eller minskar under försökets gång, allt efter som
jordkuben deformeras, varvid stavarna utan
nämnvärt motstånd rulla på sin sfäriska ändyta. Stavarna
ha blivit införda för att eliminera den friktion, som
eljest skulle uppstå mellan tryckstämpel och jordkub,
och vilken intet smörjmedel skulle kunna upphäva.

När ett jordprov insattes i apparaten, hållas de
600 stavarna i exakt riktigt läge genom ett system av
mässingsramar och stålbleck, vilka senare borttagas,
sedan ett litet tryck anbringats på de tre
tryckstämplarna. Om det material, som skall provas, har
benägenhet att tränga ut mellan stavarna, förses
provkroppen med en tunn hud av gummi. Om
jordprovet innehåller vatten, utbytes gummihuden på
kubens översida mot en hud av vattengenomsläppligt
material, varjämte gummihuden på kubens fyra ver-

1 Beskrivning av en ny
skärapparat, hos vilken dessa felkällor
till största delen eliminerats, och
som även tjänstgör som ödometer,
kommer att inom kort publiceras.
