Vàg-och Vattenbyggnadskonst

tikala sidor förlänges uppåt, så att en bassäng bildas,
som kommunicerar med vattnet i jordprovets porer.
Vid provning av sand med en kornstorlek > 0,5 mm
får någon hud icke användas, emedan sandkornens
intäckning i densamma då skulle bli så stor, att
försöksresultaten skulle förryckas. Vid så grova
material är ej heller någon hud erforderlig.

Kraften på var och en av de båda horisontala
tryckstämplarna åstadkommes av en horisontal
tryckstång (8) och en dragstång (9), den senare
liggande ovanför den förra i en lutning av 1 : 5. Såsom
framgår av fig. 2, äro dessa båda stänger vid yttre
änden förbundna i en led, i vilken en vattentank (10)
är upphängd. Genom denna anordning förvandlas
den vertikala vikten av vattnet i tanken till en 5
gånger större horisontal kraft på tryckstämpeln.
Dragstångens övre ände var till en början förbunden
med gjutjärnsskelettet i en led, men eftersom de
därav förorsakade deformationerna av
gjutjärnsskelettet visade sig påverka försöksresultaten, måste
skelettet befrias från böjpåkänningar. Därför
överföres nu reaktionen från dragstången genom
länksystemet (11, 12, 13) över och runt gjutjärnsskelettet
och går in i detta bakom reaktionsplattan.

Kraften på den vertikala tryckstämpeln
åstadkommes medelst en horisontal balk ovanför
gjutjärnsskelettet, bildande 45° med papperets plan i fig. 1.
Balkens ena ände är medelst ett kullager förbunden
med en vertikal ståndare, fastskruvad vid stativet; i
andra änden är en vattentank upphängd. Balken
tjänstgör som enarmad hävstång, vilken omvandlar
vikten av vattnet i tanken till en 5 gånger större
kraft på tryckstämpeln.

Lasttankarna äro försedda med vatten6tåndsrör,
vilka direkt angiva det specifika tryck, som utövas
på provkroppen. Det maximala trycket är 13 kg/cm2.
Var och en av de tre belastningsanordningarna är
styrd, så att den endast kan röra sig i sitt eget ver-

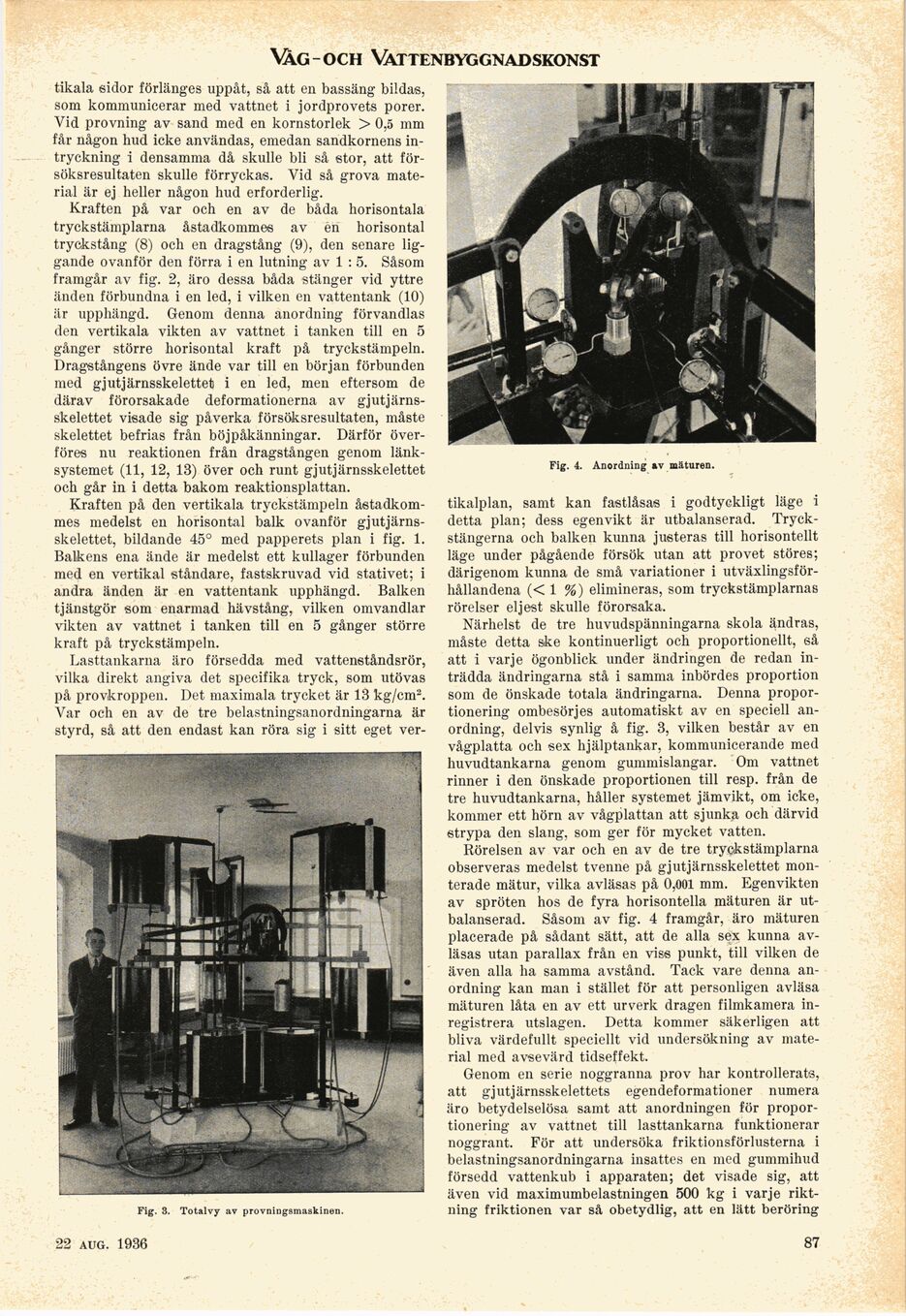

Fig. 3. Totalvy av provningsmaskinen.

tikalplan, samt kan fastlåsas i godtyckligt läge i
detta plan; dess egenvikt är utbalanserad.
Tryckstängerna och balken kunna justeras till horisontellt
läge under pågående försök utan att provet stores;
därigenom kunna de små variationer i
utväxlingsför-hållandena (< 1 %) elimineras, som tryckstämplarnas
rörelser eljest skulle förorsaka.

Närhelst de tre huvudspänningarna skola ändras,
måste detta ske kontinuerligt och proportionellt, så
att i varje ögonblick under ändringen de redan
inträdda ändringarna stå i samma inbördes proportion
som de önskade totala ändringarna. Denna
proportionering ombesörjes automatiskt av en speciell
anordning, delvis synlig å fig. 3, vilken består av en
vågplatta och sex hjälptankar, kommunicerande med
huvudtankarna genom gummislangar. Om vattnet
rinner i den önskade proportionen till resp. från de
tre huvudtankarna, håller systemet jämvikt, om icke,
kommer ett hörn av vågplattan att sjunka och därvid
strypa den slang, som ger för mycket vatten.

Rörelsen av var och en av de tre tryckstämplarna
observeras medelst tvenne på gjutjärnsskelettet
monterade mätur, vilka avläsas på 0,001 mm. Egenvikten
av spröten hos de fyra horisontella mäturen är
utbalanserad. Såsom av fig. 4 framgår, äro mäturen
placerade på sådant sätt, att de alla sex kunna
avläsas utan parallax från en viss punkt, till vilken de
även alla ha samma avstånd. Tack vare denna
anordning kan man i stället för att personligen avläsa
mäturen låta en av ett urverk dragen filmkamera
inregistrera utslagen. Detta kommer säkerligen att
bliva värdefullt speciellt vid undersökning av
material med avsevärd tidseffekt.

Genom en serie noggranna prov har kontrollerats,
att gjutjärnsskelettets egendeformationer numera
äro betydelselösa samt att anordningen för
proportionering av vattnet till lasttankarna funktionerar
noggrant. För att undersöka friktionsförlusterna i
belastningsanordningarna insattes en med gummihud
försedd vattenkub i apparaten; det visade sig, att
även vid maximumbelastningen 500 kg i varje
riktning friktionen var så obetydlig, att en lätt beröring

Fig. 4. Anordning av mäturen.

26 sept. 1936

87
