Teknisk Tidskrift

relation har kurva a1
konstruerats av kurva a.
Jämföres nu kurva a1 med
kurva c för
lufttemperaturen befinnes förhållandet
mellan amplituderna vara
i medeltal 0,34, vilket
sålunda är den
dämpnings-faktor, som anger i vilken
grad "järnkonstruktionen"
dämpar lufttemperaturens
variationer. Motsvarande
dämpningsfaktor för den
rena betongkonstruktionen
blir då enligt föregående
= 0.34 : 1,1 = 0,31.

I ovan beskrivna försök
gjordes avläsningarna
dygnet om med ett tidsinter-

vall av 1 timme. Ett
liknande försök anställt på
järnskelettet, innan ännu
den bärande betongplattan

riation under försöket. Av kurvorna framgår, att och beläggiiingsmaterialet påförts, visade en
fasför-järnkonstruktionen och betongkonstruktionen röra skjutning nära = 0 och en dämpningsfaktor nära = 1,
sig i mycket nära samma fas i förhållande till tem- vilket är att vänta, då järnets värmeledningsförmåga
peraturkurvan. Vid jämförelse med temperaturkur- är relativt stor i förhållande till betongens, och
godsvan c finner man, att ifrågavarande fasförskjutning tjocklekarna äro små.

är ca 4 timmar. En sådan fasförskjutning eller efter- Ovan beskrivna lamellager har förutom vid
sluss-släpning är ju att vänta, dess storlek beror bland ombyggnadsarbetena sedermera tillämpats av andra
annat på byggnadsmaterialets värmeledningsförmåga konstruktörer i några av författaren kända fall, bland
samt på konstruktionens dimensioner. Att den vid annat i av Väg -och vattenbyggnadsstyrelsen
gödde båda försöken blivit så lika beror på, att be- kända brokonstruktioner. Enligt författarens mening
tongplattorna, vilka magasinera den största värme- kan lagret med fördel ersätta rullager framför allt i
mängden, i bägge fallen voro av samma tjocklek, balkkonstruktioner med normala upplagsreaktioner.
40 cm.

Redan vid flyktigt betraktande av kurvorna a och Av fig. 2, som i denna uppsats visas i skala
b finner man, att lamellagret har förmedlat lufttem- 1 :5960, framgår, att monoliternas storlek i vissa
peraturens variationer praktiskt taget lika bra som fall varit avsevärd. För att hålla påkänningarna i
rullagret. Vid noggrannare jämförelse mellan dessa pelarna inom tillåtna gränser hava därför några av
kurvor finner man, att amplituderna i medeltal för- de mest ansträngda pelarna utförts som pendelpelare,
hålla sig som 1 :1,1. Skillnaden i amplitud bör ej Härvid har tillämpats en variation av det ovan
bebetraktas som ett mått på lamellagrets underlägsen- skrivna "plana lamellagret", vilket benämnts det
het i förhållande till rullagret. Förklaringen ligger i, "sfäriska lamellagret", vars konstruktion och
ut-att betongkonstruktionens huvudbalkar voro kraf- förande nedan skall beskrivas,
tiga betongbalkar med stor
värmekapacitet i förhållande till de icke
kring-gjutna järnbalkarna.

Förutom den ovan diskuterade
fas-förskjutningen i förhållande till
teni-peraturkurvan tillåter försöket även
ett bestämmande av dämpningen i
förhållande till samma kurva. Vore
byggnadsmaterialets
värmeledningsförmåga oändligt stor, skulle såväl
fas-förskjutningen som dämpningen i
förhållande till temperaturkurvan vara =
= 0 i det att konstruktionen ständigt
skulle anta samma temperatur som
lufttemperaturen. Antages
konstruktionernas längdutvidgningsko ef f icient
A = 0,00001, motsvarar 1 grad C
temperaturändring på en mätlängd av 48
m en längdändring av 0.00048 m, och
omvänt 1 mm längdändring en
temperaturändring av 2,08°C. Medelst denna

m

i’20
lno

|BO
i

t:
1I20

21
10
V» 19

is
I

I’7
16
15

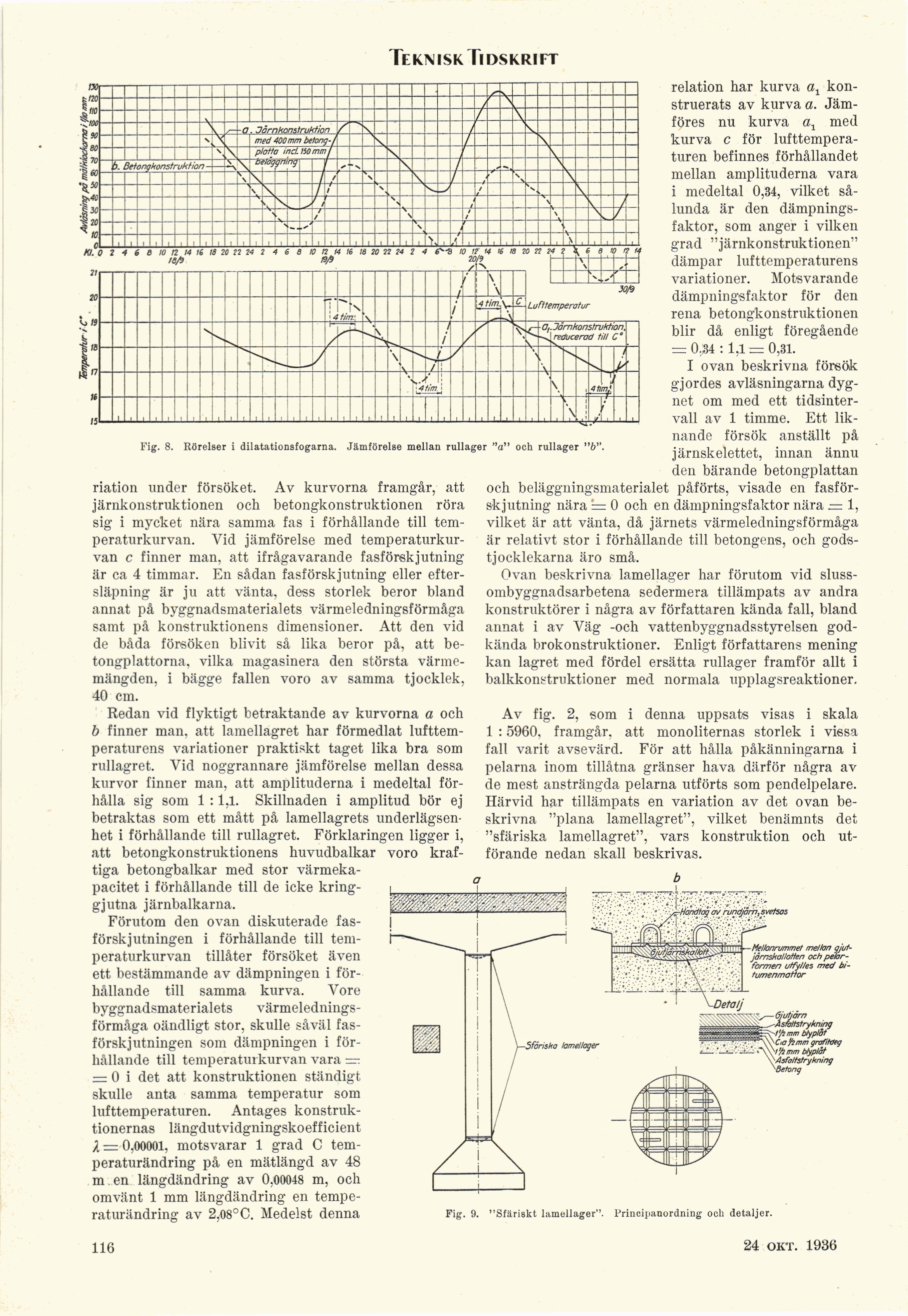

Fig. 8. Rörelser i dilatationsfogarna. Jämförelse mellan rullager "a" och rullager "6".

-Handtag av rundjern, syetsos

- Mellonrumrnet me!lon
gjut-jàrnshollotten och
petor-formen utfyUes med
bi-tumenmottor

6iuti örn
-Astottstrykning
•t’/! mm blyplåt
Ciafomm grafitdeg
\i’/2mm blyplåt
’Asfaltstrykning
\Betong

Fig. 9. "Sfäriskt lamellager". Principanordning och detaljer.

116

26 sept. 1936
