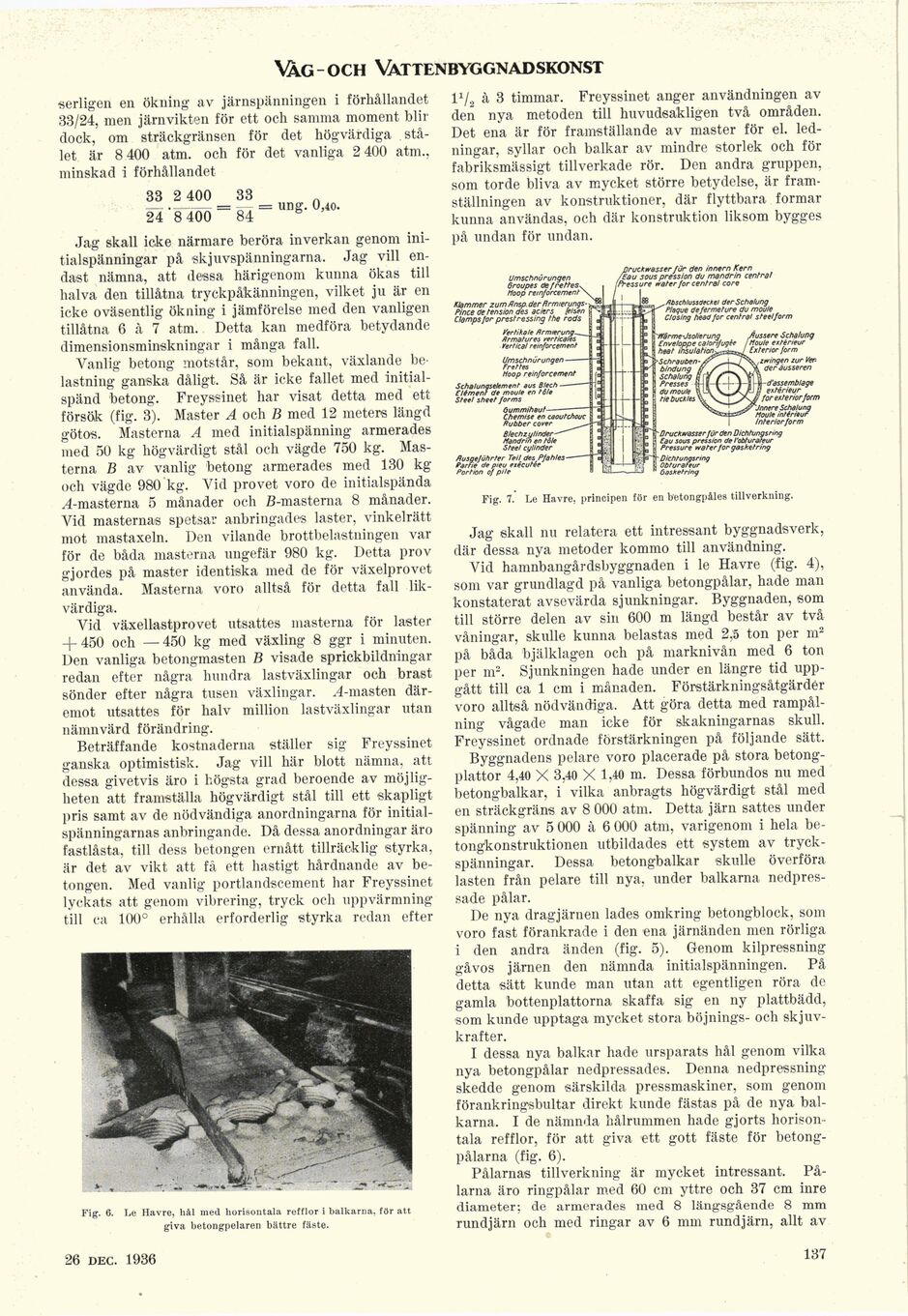

Vagoch Vattenbyggnadskonst

serligen en ökning av järnspänningen i förhållandet
33/24, men järnvikten för ett och samma moment blir
dock, om sträckgränsen för det högvärdiga
stålet är 8 400 atm. och för det vanliga 2 400 atm.,
minskad i förhållandet

33 2 400 33

24-8400 = 84 = UDg-°’40-

Jag skall icke närmare beröra inverkan genom
initialspänningar på skjuvspänningarna. Jag vill
endast nämna, att dessa härigenom kunna ökas till
halva den tillåtna tryckpåkänningen, vilket ju är en
icke oväsentlig ökning i jämförelse med den vanligen
tillåtna 6 à 7 atm. Detta kan medföra betydande
dimensionsminskningar i många fall.

Vanlig betong motstår, som bekant, växlande
belastning ganska dåligt. Så är icke fallet med
initialspänd betong. Freyssinet har visat detta med ett
försök (fig. 3). Master A och B med 12 meters längd
götos. Masterna A med initialspänning armerades
med 50 kg högvärdigt stål och vägde 750 kg.
Masterna B av vanlig betong armerades med 130 kg
och vägde 980 kg. Vid provet voro de initialspända
,4-masterna 5 månader och ß-masterna 8 månader.
Vid masternas spetsar anbringades laster, vinkelrätt
mot mastaxeln. Den vilande brottbelastningeii var
för de båda masterna ungefär 980 kg. Detta prov
gjordes på master identiska med de för växelprovet
använda. Masterna voro alltså för detta fall lik-

Vid växellastprovet utsattes masterna för laster
-(- 450 och — 450 kg med växling 8 ggr i minuten.
Den vanliga betongmasten B visade sprickbildningar
redan efter några hundra lastväxlingar och brast
sönder efter några tusen växlingar. .4-masten
däremot utsattes för halv million lastväxlingar utan
nämnvärd förändring.

Beträffande kostnaderna ställer sig Freyssinet
ganska optimistisk. Jag vill här blott nämna, att
dessa givetvis äro i högsta grad beroende av
möjligheten att framställa högvärdigt stål till ett skapligt
pris samt av de nödvändiga anordningarna för
initial-spänningarnas anbringande. Då dessa anordningar äro
fastlåsta, till dess betongen ernått tillräcklig styrka,
är det av vikt att få ett hastigt hårdnande av
betongen. Med vanlig portlandscement har Freyssinet
lyckats att genom vibrering, tryck och uppvärmning
till ca 100° erhålla erforderlig styrka redan efter

l1/o à 3 timmar. Freyssinet anger användningen av
den nya metoden till huvudsakligen två områden.
Det ena är för framställande av master för el.
ledningar, syllar och balkar av mindre storlek och för
fabriksmässigt tillverkade rör. Den andra gruppen,
som torde bliva av mycket större betydelse, är
framställningen av konstruktioner, där flyttbara formar
kunna användas, och där konstruktion liksom bygges
på undan för undan.

Umsctinürungen
Groupes defrettes. ,
tloop rernjorcement \
Klämmer zumflnsp.derHrmierungs-^X
Pinte de tension des aders le/sen
Clampsfor prestressing the rods

eertical reinforcement

Umschnurunqen-

Prettes

Hoop reinforcement

Schalungselement eus Blech
CHment de moule en töle
Steel slteet forms

Oummihaut-

ßlechzylinder
flandrin en töle
Steel cylinder
flusgeführter Teii des Pfahles
Ferrie de preu eiècutée
Portion o] pite

irucAvasserfür den innern Kern
Eau sous presslon du mandrin central
yessure teater for central core

PbschlussdecKel derSchatung
P/aque defermeture du moule
Closing head for central Steel form

tVàrme -JsoJierung
Enveloppe calorifugé
heat insulatior.r^

, ’ussere Schalung
Moule extèrieur
Cxterior form
leringen tur
Ver-der éusseren

Druckerasser für den Dichtungsring
Eau sous pression de 1’obturaleur
Pressure tvater for gasketring

Fig. 6. Le Havre, hål med horisontala refflor i balkarna. för att
giva betongpelaren bättre fäste.

Fig. 7. Le Havre, principen för en betongpåles tillverkning.

Jag skall nu relatera ett intressant byggnadsverk,
där dessa nya metoder kommo till användning.

Vid hamnbangårdsbyggnaden i le Havre (fig. 4),
som var grundlagd på vanliga betongpålar, hade man
konstaterat avsevärda sjunkningar. Byggnaden, som
till större delen av sin 600 m längd består av två
våningar, skulle kunna belastas med 2,5 ton per m2
på båda bjälklagen och på marknivån med 6 ton
per m2. Sjunkningen hade under en längre tid
uppgått till ca 1 cm i månaden. Förstärkningsåtgärdér
voro alltså nödvändiga. Att göra detta med
rampål-ning vågade man icke för skakningarnas skull.
Freyssinet ordnade förstärkningen på följande sätt.

Byggnadens pelare voro placerade på stora
betongplattor 4,40 X 3,40 X 1,40 m. Dessa förbundos nu med
betongbalkar, i vilka anbragts högvärdigt stål med
en sträckgräns av 8 000 atm. Detta järn sattes under
spänning av 5 000 à 6 000 atm, varigenom i hela
betongkonstruktionen utbildades ett system av
tryck-spänningar. Dessa betongbalkar skulle överföra
lasten från pelare till nya, under balkarna
nedpressade pålar.

De nya dragjärnen lades omkring betongblock, som
voro fast förankrade i den ena järnänden men rörliga
i den andra änden (fig. 5). Genom kilpressning
gåvos järnen den nämnda initialspänningen. På
detta sätt kunde man utan att egentligen röra de
gamla bottenplattorna skaffa sig en ny plattbädd,
som kunde upptaga mycket stora böjnings- och
skjuv-krafter.

I dessa nya balkar hade ursparats hål genom vilka
nya betongpålar nedpressades. Denna nedpressning
skedde genom särskilda pressmaskiner, som genom
förankringsbultar direkt kunde fästas på de nya
balkarna. I de nämnda hålrunimen hade gjorts
horisontala refflor, för att giva ett gott fäste för
betongpålarna (fig. 6).

Pålarnas tillverkning är mycket intressant.
Pålarna äro ringpålar med 60 cm yttre och 37 cm inre
diameter; de armerades med 8 längsgående 8 mm
rundjärn och med ringar av 6 mm rundjärn, allt av

26 sept. 1936

137
