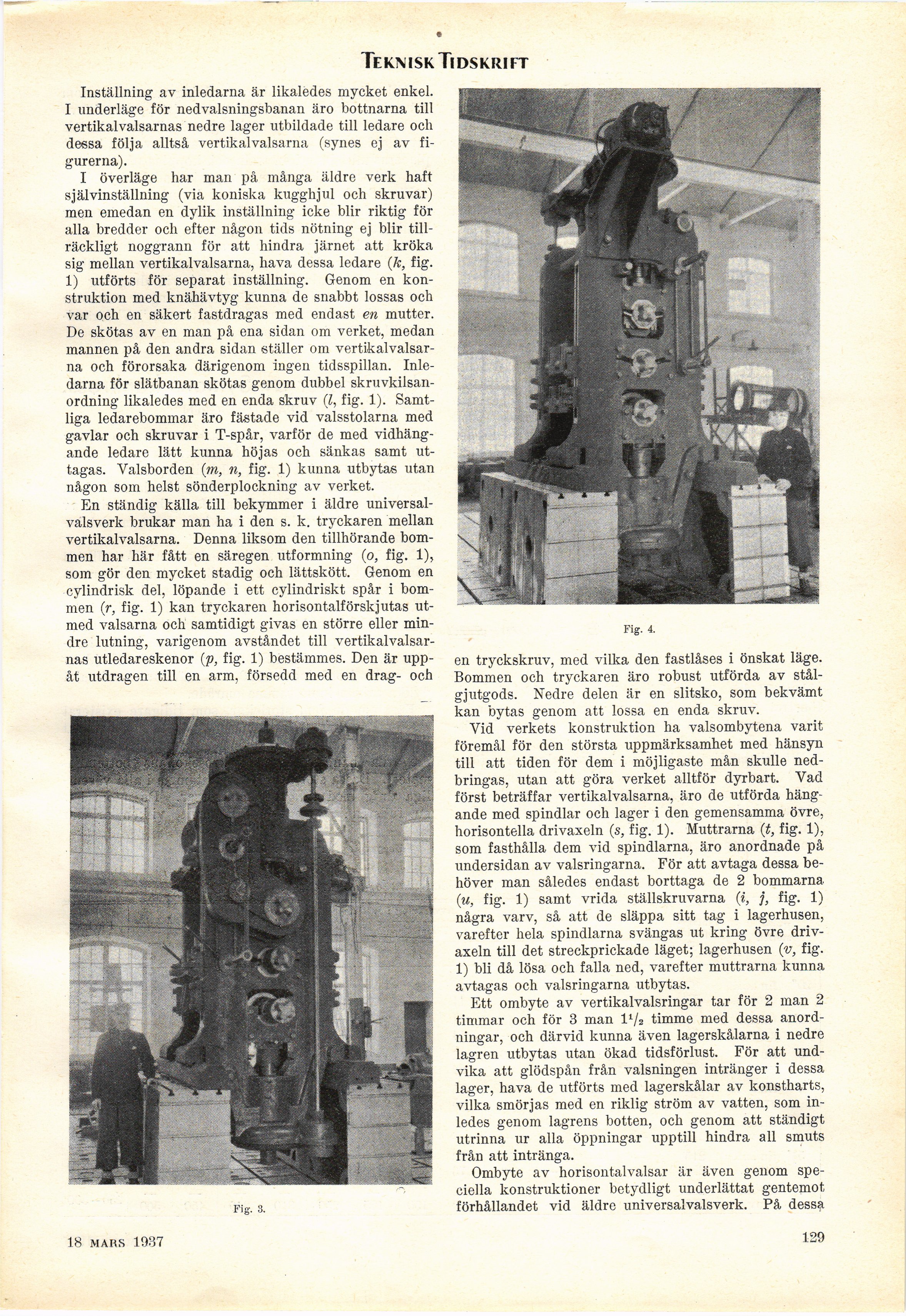

Teknisk Tidskrift

Inställning av inledarna är likaledes mycket enkel.
I underläge för nedvalsningsbanan äro bottnarna till
vertikalvalsarnas nedre lager utbildade till ledare och
dessa följa alltså vertikalvalsarna (synes ej av
figurerna).

I överläge har man på många äldre verk haft
självinställning (via koniska kugghjul och skruvar)
men emedan en dylik inställning icke blir riktig för
alla bredder och efter någon tids nötning ej blir
tillräckligt noggrann för att hindra järnet att kröka
sig mellan vertikalvalsarna, hava dessa ledare (k, fig.
1) utförts för separat inställning. Genom en
konstruktion med knähävtyg kunna de snabbt lossas och
var och en säkert fastdragas med endast en mutter.
De skötas av en man på ena sidan om verket, medan
mannen på den andra sidan ställer om
vertikalvalsarna och förorsaka därigenom ingen tidsspillan.
Inledarna för slätbanan skötas genom dubbel
skruvkilsan-ordning likaledes med en enda skruv (l, fig. 1).
Samtliga ledarebommar äro fästade vid valsstolarna med
gavlar och skruvar i T-spår, varför de med
vidhängande ledare lätt kunna höjas och sänkas samt
uttagas. Valsborden [m, n, fig. 1) kunna utbytas utan
någon som helst sönderplockning av verket.

En ständig källa till bekymmer i äldre
universalvalsverk brukar man ha i den s. k. tryckaren mellan
vertikalvalsarna. Denna liksom den tillhörande
bommen har här fått en säregen utformning (o, fig. 1),
som gör den mycket stadig och lättskött. Genom en
cylindrisk del, löpande i ett cylindriskt spår i
bommen (r, fig. 1) kan tryckaren horisontalförskjutas
utmed valsarna och samtidigt givas en större eller
mindre lutning, varigenom avståndet till
vertikalvalsarnas utledareskenor (p, fig. 1) bestämmes. Den är
uppåt utdragen till en arm, försedd med en drag- och

Fig. 4.

en tryckskruv, med vilka den fastlåses i önskat läge.
Bommen och tryckaren äro robust utförda av
stålgjutgods. Nedre delen är en slitsko, som bekvämt
kan bytas genom att lossa en enda skruv.

Vid verkets konstruktion ha valsombytena varit
föremål för den största uppmärksamhet med hänsyn
till att tiden för dem i möjligaste mån skulle
nedbringas, utan att göra verket alltför dyrbart. Vad
först beträffar vertikalvalsarna, äro de utförda
hängande med spindlar och lager i den gemensamma övre,
horisontella drivaxeln (s, fig. 1). Muttrarna (t, fig. 1),
som fasthålla dem vid spindlarna, äro anordnade på
undersidan av valsringarna. För att avtaga dessa
behöver man således endast borttaga de 2 bommarna
(u, fig. 1) samt vrida ställskruvarna (i, j, fig. 1)
några varv, så att de släppa sitt tag i lagerhusen,
varefter hela spindlarna svängas ut kring övre
drivaxeln till det streckprickade läget; lagerhusen (v, fig.
1) bli då lösa och falla ned, varefter muttrarna kunna
avtagas och valsringarna utbytas.

Ett ombyte av vertikalvalsringar tar för 2 man 2
timmar och för 3 man l1/» timme med dessa
anordningar, och därvid kunna även lagerskålarna i nedre
lagren utbytas utan ökad tidsförlust. För att
undvika att glödspån från valsningen intränger i dessa
lager, hava de utförts med lagerskålar av konstharts,
vilka smörjas med en riklig ström av vatten, som
inledes genom lagrens botten, och genom att ständigt
utrinna ur alla öppningar upptill hindra ali smuts
från att intränga.

Ombyte av horisontalvalsar är även genom
speciella konstruktioner betydligt underlättat gentemot
förhållandet vid äldre universalvalsverk. På dessa

Fig. 3.

■ .A-

............ ■:::: ^

20 mars 1937

129
