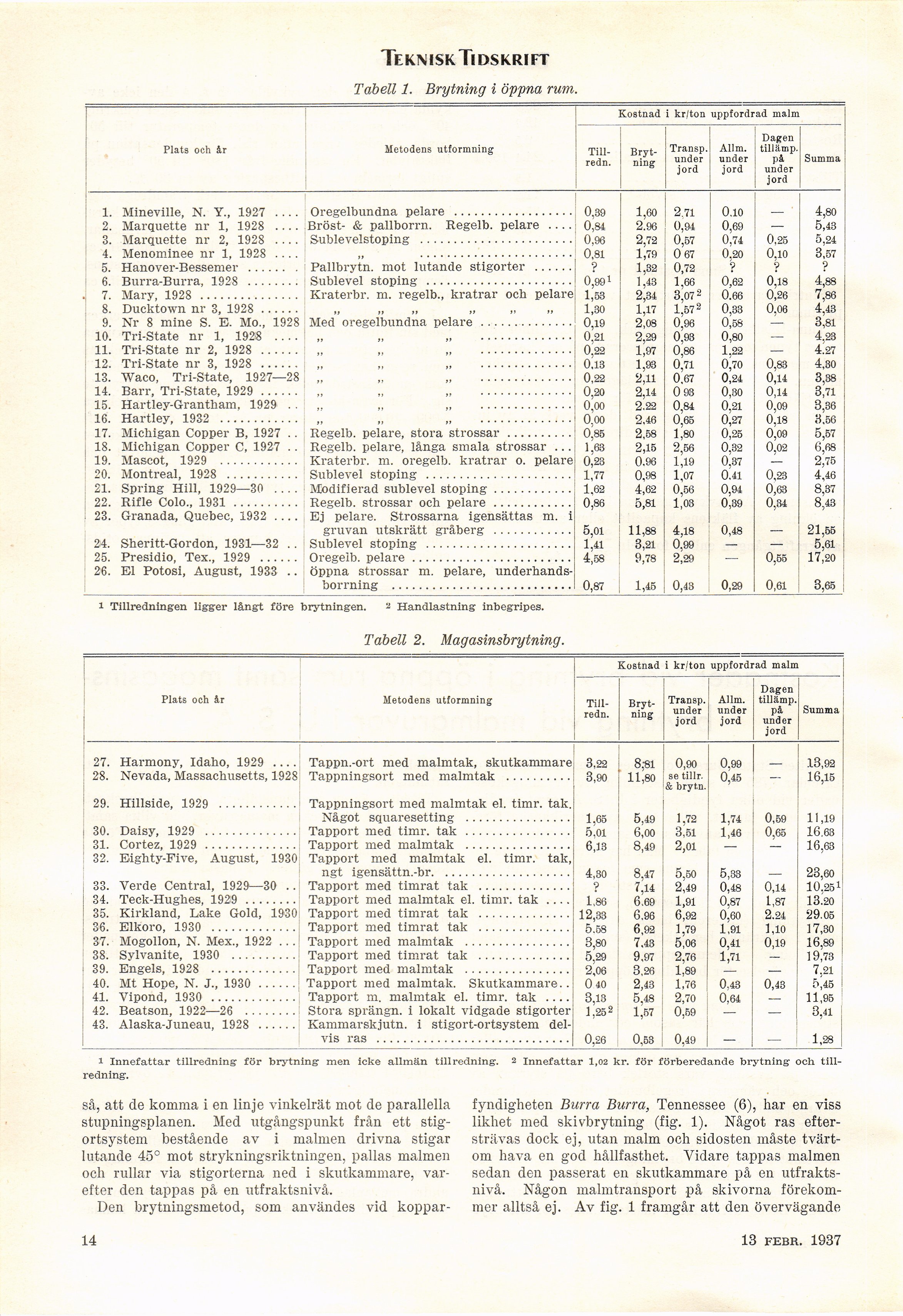

Teknisk Tidskrift
Tabell 1. Brytning i öppna rum.
Plats och år
Metodens utformning
Kostnad i kr/ton uppfordrad malm
[-Till-redn.
Brytning-]
{+Till-
redn.
Bryt-
ning+}
Transp.
under
jord
Allm.
under
jord
Dagen
tillämp.
på
under
jord
1. Mineville, N. Y., 1927 ____ Oregelbundna pelare ....................................0,39 1,60 2,71 0.10 — 4,80
2. Marquette nr 1, 1928 ____ Bröst- & pallborrn. Regelb. pelare ––––0,84 2.96 0,94 0,69 — 5,43
3. Marquette nr 2, 1928 ____ Sublevelstoping ..............................................0,96 2,72 0,57 0,74 0,25 5,24
4. Menominee nr 1, 1928 ________„ ..............................................0,81 1,79 0 67 0,20 0,10 3,57
5. Hanover-Bessemer ....... Pallbrytn. mot lutande stigorter ............? 1,32 0,72 ? ? ?
6. Burra-Burra, 1928 ........ Sublevel stoping ............................................0,99! 1,43 1,66 0,62 0,18 4,88
7. Mary, 1928 ..............................Kraterbr. m. regelb., kratrar och pelare 1,53 2,34 3,07 2 0.66 0,26 7,86
8. Ducktown nr 3, 1928 ............„ „ „ „ „ „ 1,30 1,17 1,57 2 0,33 0,06 4,43
9. Nr 8 mine S. E. Mo., 1928 Med oregelbundna pelare ............................0,19 2,08 0,96 0,58 — 3,81
10. Tri-State nr 1, 1928 –– „ „ ................................0,21 2,29 0,93 0,80 — 4,23
11. Tri-State nr 2, 1928 ...... „ „ ................................0^22 1,97 0,86 1,22 — 4.27
12. Tri-State nr 3, 1928 ...... „ „ ................................0.13 1,93 0,71 0,70 0,83 4,30
13. Waco, Tri-State, 1927—28 „ „ „ ............................0,22 2,11 0.67 0,24 0,14 3,38
14. Barr, Tri-State, 1929 .........„ „ ............................0,20 2,14 0 93 0,30 0,11 3,71
15. Hartley-Grantham, 1929 . . „ „ „ ............................0,00 2.22 0,84 0,21 0,09 3,36
16. Hartley, 1932 ...............„ ...............................0,00 2,46 0,65 0,27 0,18 3,56
17. Michigan Copper B, 1927 . . Regelb. pelare, stora strossar ....................0^85 2,58 1,80 0,25 0,09 5,57
j 18. Michigan Copper C, 1927 .. Regelb. pelare, långa smala strossar ... 1,63 2,15 2,56 0,32 0,02 6,68
19. Mascot, 1929 ........................Kraterbr. m. oregelb. kratrar o. pelare 0,23 0.96 1,19 0,37 — 2,75
20. Montreal, 1928 ........... Sublevel stoping ............................................1,77 0,98 1,07 0,41 0,23 4,46
21. Spring Hill, 1929—30 ____ Modifierad sublevel stoping........................1,62 4,62 0,56 0,94 0,63 8,37
22. Rif le Colo., 1931.......... Regelb. strossar och pelare........................0,86 5,81 1,03 0,39 0,34 8,43
; 23. Granada, Quebec, 1932 .... Ej pelare. S-trossarna igensättas m. i
gruvan utskrätt gråberg ........................5,01 i 11,88 4,18 0,48 — 21,55
24. Sheritt-Gordon, 1931—32 . . Sublevel stoping ............................................1,41 | 3,21 0,99 i — — 5,61
25. Presidio, Tex., 1929 ...... Oregelb. pelare ................................................4,58 9,78 2,29 — 0,55 1 7,20
26. El Potosi, August, 1933 .. öppna strossar m. pelare, underhands-
borrning ......................................................0,87 ; 1,45 0,43 0,29 0,61 3,65
i Tillredningen ligger långt före brytningen. 2 Handlastning inbegripes.
Tabell 2. Magasinsbrytning.
Plats och år 1 Metodens utformning Kostnad i kr/ton uppfordrad malm
[-Till-redn. Brytning-]
{+Till- redn. Bryt- ning+} Transp. under jord Allm. under jord Dagen tillämp. på under jord Summa
27. Harmony, Idaho, 1929 .... Tappn.-ort med malmtak, skutkammare 3,22 8,-81 0,90 0,99 — 13,92
28. Nevada, Massachusetts, 1928 Tappningsort med malmtak ....................3,90 11,80 setillr. 0 45 i — 16,15
’ & brytn. ’ ’
29. Hillside, 1929 ............ Tappningsort med malmtak el. timr. tak.
Något squaresetting ................................1,65 5,49 1,72 1,74 0,59 11,19
30. Daisy, 1929 .............. Tapport med timr. tak ................................5,01 6,00 3,51 1,46 0,65 16.63
31. Cortez, 1929 .............. Tapport med malmtak ................................6,13 8,49 2,01 — — 16,63
32. Eighty-Five, August, 1930 Tapport med malmtak el. timr. tak,
ngt igensättn.-br........................................4,30 8,47 5,50 5,33 — 23,60
33. Verde Central, 1929—30 .. Tapport med timrat tak ............................? 7J14 2^49 0,48 0,14 1 0,25!
34. Teck-Hughes, 1929 ........ Tapport med malmtak el. timr. tak .... 1,86 : 6.69 1,91 0,87 1,87 1 3.20
35. Kirkland, Lake Gold, 1930 Tapport med timrat tak ............................12,33 | 6.96 6,92 0^60 2.24 29.05
36. Elkoro, 1930 ............. Tapport med timrat tak ............................5.58 1 6,92 1.79 1,91 1,10 17,30
37. Mogollon, N. Mex., 1922 . . . Tapport med malmtak ................................3,80 743 5,06 0,41 0,19 16,89
38. Sylvanite, 1930 .......... Tapport med timrat tak ............................5,29 9,97 2,76 1,71 — 19,73
39. Engels, 1928 ............. Tapport med malmtak ................................2,06 3,26 1,89 — — 7,21
40. Mt Hope, N. J., 1930 ...... Tapport med malmtak. Skutkammare.. 0 40 2,43 1,76 0,43 0,43 5^45
41. Vipond, 1930 ............. Tapport m. malmtak el. timr. tak .... 3,13 5,48 2,70 0,64 — 11,95
42. Beatson, 1922—26 ........! Stora sprängn. i lokalt vidgade stigorter 1,252 1,57 0,59 — — 3,41
43. Alaska-Juneau, 1928 ...... Kammarskjutn. i stigort-ortsystem del-
vis ras ..........................................................0,26 0,53 0,49 — — 1,28
1 Innefattar tillredning för brytning men icke allmän tillredning. 2 Innefattar 1,02 kr. för förberedande brytning och
tillredning.
så, att de komma i en linje vinkelrät mot de parallella
stupningsplanen. Med utgångspunkt från ett
stig-ortsystem bestående av i malmen drivna stigar
lutande 45° mot strykningsriktningen, pallas malmen
och rullar via stigorterna ned i skutkammare,
varefter den tappas på en utfraktsnivå.
Den brytningsmetod, som användes vid koppar-
fyndigheten Burra Burra, Tennessee (6), har en viss
likhet med skivbrytning (fig. 1). Något ras
eftersträvas dock ej, utan malm och sidosten måste
tvärtom hava en god hållfasthet. Vidare tappas malmen
sedan den passerat en skutkammare på en
utfraktsnivå. Någon malmtransport på skivorna
förekommer alltså ej. Av fig. 1 framgår att den övervägande
14
13 febr. 1937
