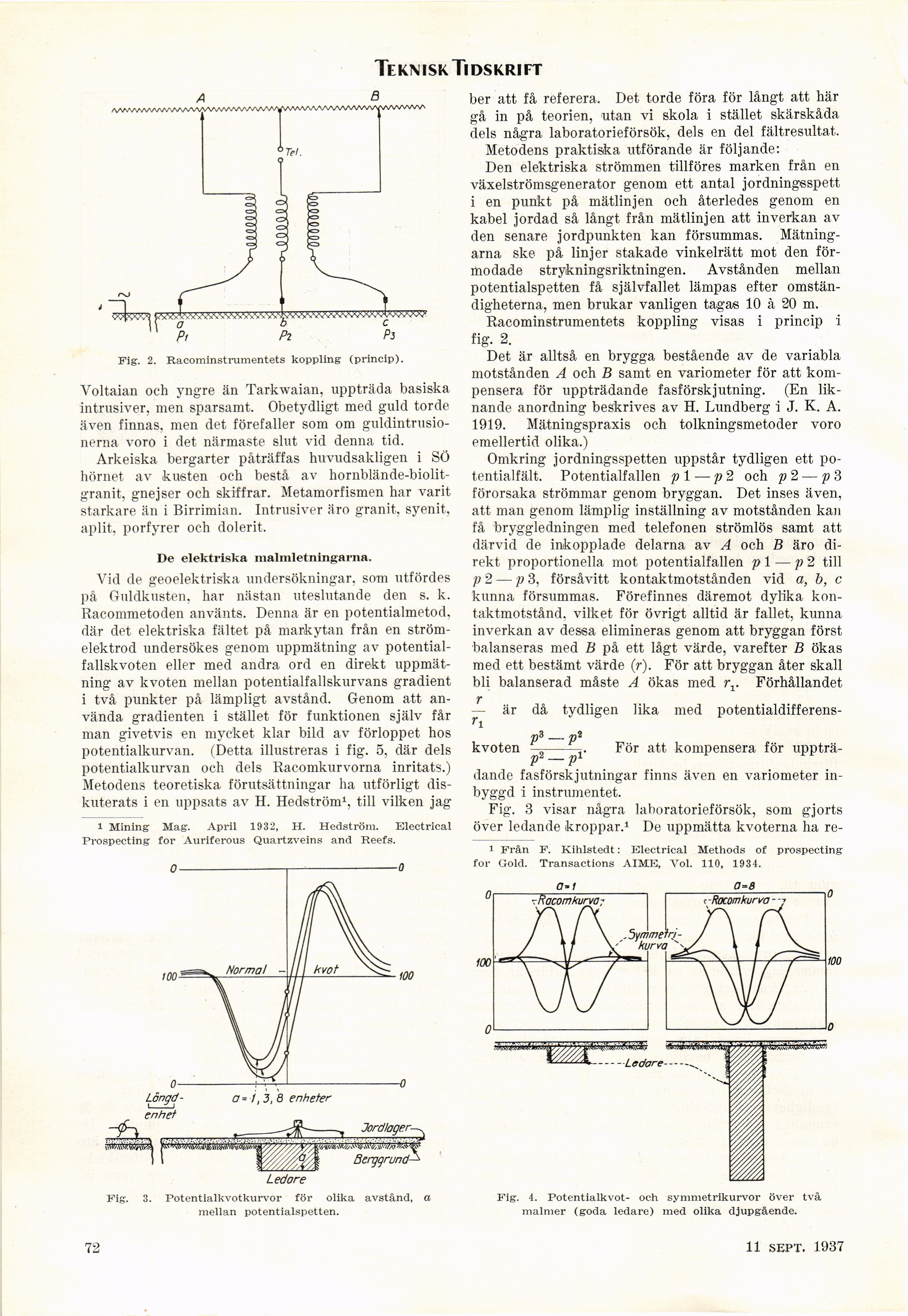

Teknisk Tidskrift
A B
Pl Pl
Fig. 2. Racominstrumentets koppling (princip).
Yoltaian och yngre än Tarkwaian, uppträda basiska
intrusiver, men sparsamt. Obetydligt med guld torde
även finnas, men det förefaller som om
guldintrusio-nerna voro i det närmaste slut vid denna tid.
Arkeiska bergarter påträffas huvudsakligen i SÖ
hörnet av kusten och bestå av
hornblände-biolit-granit, gnejser och skiffrar. Metamorfismen har varit
starkare än i Birrimian. Intrusiver äro granit, syenit,
aplit, porfyrer och dolerit.
De elektriska malmletningarna.
Vid de geoelektriska undersökningar, som utfördes
på Guldkusten, har nästan uteslutande den s. k.
Racommetoden använts. Denna är en potentialmetod,
där det elektriska fältet på markytan från en
strömelektrod undersökes genom uppmätning av
potential-fallskvoten eller med andra ord en direkt
uppmätning av kvoten mellan potentialfallskurvans gradient
i två punkter på lämpligt avstånd. Genom att
använda gradienten i stället för funktionen själv får
man givetvis en mycket klar bild av förloppet hos
potentialkurvan. (Detta illustreras i fig. 5, där dels
potentialkurvan och dels Racomkurvorna inritats.)
Metodens teoretiska förutsättningar lia utförligt
diskuterats i en uppsats av H. Hedström1, till vilken jag
i Mining Mag. April 1932, H. Hedström. Electrical
Prospecting for Auriferous Quartzveins and Reefs.
[-Längd-enhet-]
{+Längd-
enhet+}
o* 1,3,8 enheter
±x .........................
jMvwwai&wMMfe»’»
v, Berggrund
Led ore
Fig. 3. Potentialkvotkurvor för olika avstånd, a
mellan potentialspetten.
ber att få referera. Det torde föra för långt att här
gå in på teorien, utan vi skola i stället skärskåda
dels några laboratorieförsök, dels en del fältresultat.
Metodens praktiska utförande är följande:
Den elektriska strömmen tillföres marken från en
växelströmsgenerator genom ett antal jordningsspett
i en punkt på mätlinjen och återledes genom en
kabel jordad så långt från mätlinjen att inverkan av
den senare jordpunkten kan försummas.
Mätningarna ske på linjer stakade vinkelrätt mot den
förmodade strykningsriktningen. Avstånden mellan
potentialspetten få självfallet lämpas efter
omständigheterna, men brukar vanligen tagas 10 à 20 m.
Racominstrumentets koppling visas i princip i
fig- 2.
Det är alltså en brygga bestående av de variabla
motstånden A och B samt en variometer för att
kompensera för uppträdande fasförskjutning. (En
liknande anordning beskrives av H. Lundberg i J. K. A.
1919. Mätningspraxis och tolkningsmetoder voro
emellertid olika.)
Omkring jordningsspetten uppstår tydligen ett
potentialfält. Potentialfallen p 1 —- p 2 och p 2 — p 3
förorsaka strömmar genom bryggan. Det inses även,
att man genom lämplig inställning av motstånden kan
få bryggledningen med telefonen strömlös samt att
därvid de inkopplade delarna av A och B äro
direkt proportionella mot potentialfallen pl — p 2 till
p 2 — p 3, försåvitt kontaktmotstånden vid a, b, c
kunna försummas. Förefinnes däremot dylika
kontaktmotstånd, vilket för övrigt alltid är fallet, kunna
inverkan av dessa elimineras genom att bryggan först
balanseras med B på ett lågt värde, varefter B ökas
med ett bestämt värde (r). För att bryggan åter skall
bli balanserad måste A. ökas med
Förhållandet
är då tydligen lika med potentialdifferens-
kvoten
p° — p’
p2 — p1
För att kompensera för uppträ-
dande fasförskjutningar finns även en variometer
inbyggd i instrumentet.
Fig. 3 visar några laboratorieförsök, som gjorts
över ledande kroppar.1 De uppmätta kvoterna ha re-
1 Från F. Kihlstedt: Electrical Methods of prospecting
for Gold. Transactions AIME, Vol. 110, 1934.
Fig. 4. Potentialkvot- och symmetrikurvor över två
malmer (goda ledare) med olika djupgående.
72
11 sept. 1937
